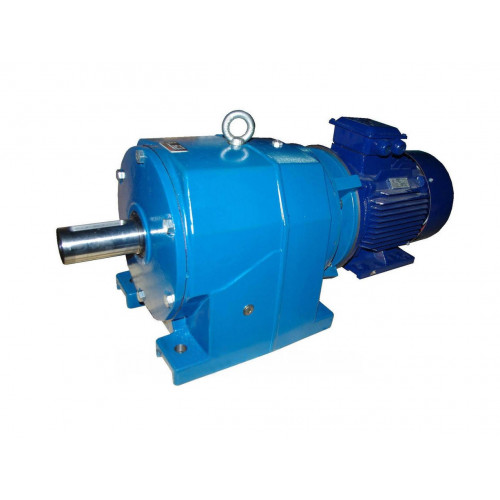

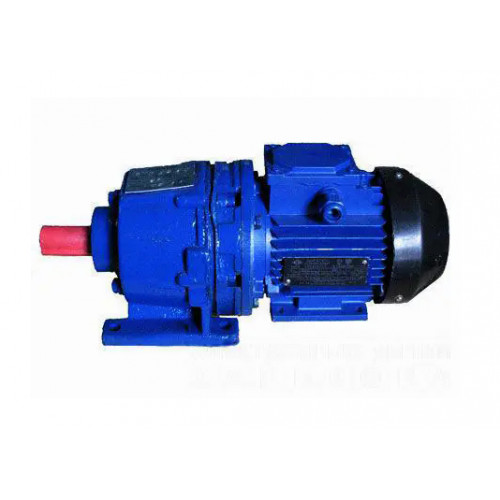

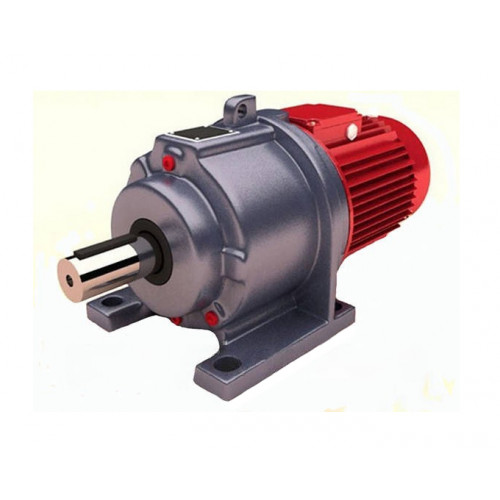

Мотор-редуктор 3МП-31.5
Мотор-редуктор 3МП-31.5 (раніше позначався як 1МПЗ2-31.5) планетарний, призначений для зниження частоти обертання та передачі моменту, що крутить, механізмам загальномашинобудівного призначення, (виключаючи механізми для підйому вантажу). Варіанти позначення: 3МП-31.5, мотор-редуктор ЗМП-31.5
Умови застосування редукторів:
- режим роботи тривалий, з тривалістю роботи 24 годин на добу;
- навантаження постійне та змінне (в межах номінального крутного моменту) одного напрямку та реверсивне;
- висота над рівнем моря до 1000 м;
- зовнішнє середовище неагресивне, невибухонебезпечне із вмістом непровідного пилу до 10 мг/м3.
- кліматичне виконання П (N) помірний клімат, категорія розміщення 3 - експлуатація в приміщеннях, де коливання температури та вологості повітря істотно менше, ніж на відкритому повітрі, робоча температура навколишнього середовища від -45С до +40С, або Т (тропічний клімат), категорія розміщення 2 -експлуатація під навісом або в приміщенні, де коливання температури та вологості повітря несуттєво відрізняються від коливань на відкритому повітрі, робоча температура навколишнього середовища від -10С до +45С.
Для комплектації виробу застосовуються асинхронні двигуни серії 4АМ, серії АІР або АІР. За погодженням із виробником допускається комплектація двигунами сільськогосподарського виконання 4АСУ1 та іншими спеціальними двигунами (морського, вибухобезпечного виконання, постійного струму, зниженої напруги).
Основні технічні характеристики мотор-редуктора 3МП-31.5:
Кількість оборотів вихідного валу, об/хв |
Мкр на вихідному валу, Нм |
Застосовуваний двигун |
Максимальне навантаження на вихідному валу, Н |
ККД, % |
Вага редуктора без двигуна, кг |
|||
Марка |
Потужність, кВт |
|||||||
Одноступінчастий мотор редуктор |
||||||||
112 |
185 |
АІР100LA6 |
2.2 |
1800 |
98 |
23 |
||
125 |
AІР90L6 |
1.5 |
||||||
140 |
200 |
AІР100S4 |
3 |
|||||
145 |
AІР90L4 |
2.2 |
||||||
180 |
210 |
AІР100L4 |
4 |
|||||
115 |
AІР90L4 |
2.2 |
||||||
280 |
185 |
AІР100L2 |
5.5 |
|||||
135 |
AІР100S2 |
4 |
||||||
Двоступінчастий мотор редуктор |
||||||||
18 |
190 |
AІР80А8 |
0.37 |
3300 |
97 |
19 |
||
130 |
AІР71В8 |
0.25 |
||||||
22.4 |
225 |
AІР80В8 |
0.55 |
|||||
105 |
AІР71В8 |
0.25 |
||||||
28 |
180 |
AІР71В6 |
0.55 |
|||||
120 |
AІР71А6 |
0.37 |
||||||
35.5 |
195 |
AІР71В4 |
0.75 |
|||||
145 |
AІР71А4 |
0.55 |
||||||
45 |
160 |
AІР71В4 |
0.75 |
|||||
115 |
AІР71А4 |
0.55 |
||||||
56 |
180 |
AІР71В2 |
1.1 |
|||||
120 |
AІР71А2 |
0.75 |
||||||
71 |
195 |
AІР80А2 |
1.5 |
|||||
145 |
AІР71В2 |
1.1 |
||||||
90 |
225 |
AІР80В2 |
2.2 |
|||||
115 |
AІР71В2 |
1.1 |
||||||
Триступінчастий мотор редуктор |
||||||||
3.55 |
230 |
АІР63А6 |
0.18 |
3500 |
96 |
24 |
||
4.4 |
210 |
АІР63А6 |
0.18 |
|||||
5.6 |
195 |
АІР63А6 |
0.18 |
|||||
7.1 |
230 |
АІР63А4 |
0.25 |
|||||
9 |
180 |
АІР63А4 |
0.25 |
|||||
12.5 |
180 |
АІР63А4 |
0.25 |
|||||
16 |
210 |
АІР63А2 |
0.37 |

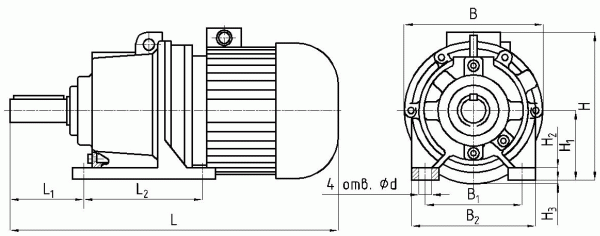

Габаритні та приєднувальні розміри мотор-редуктора 3МП-31.5
(виконання на лапах)
Кількість ступенів у мотор редукторі 3МП-31.5 |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
не більше |
|||||||||||
одноступінчастий |
590 |
250 |
247 |
86 |
130 |
155 |
190 |
100 |
15 |
25 |
15 |
двоступінчастий |
510 |
200 |
225 |
– |
|||||||
триступінчастий |
460 |
190 |
215 |

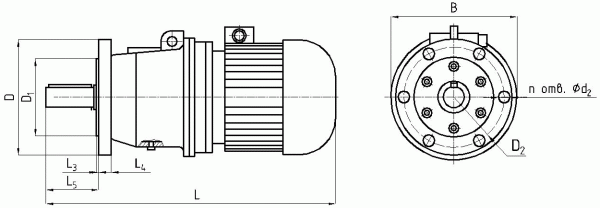

Габаритні та приєднувальні розміри мотор-редуктора 3МП-31.5
(фланцеве виконання)
Кількість ступенів у мотор редукторі 3МП-31.5 |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
не більше |
||||||||||
одноступінчастий |
590 |
250 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |
двоступінчастий |
510 |
200 |
||||||||
триступінчастий |
460 |
190 |
Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
d |
d1 |
I |
I1 |
b |
t |
28 |
М16×1.5 |
60 |
42 |
5 |
14.95 |

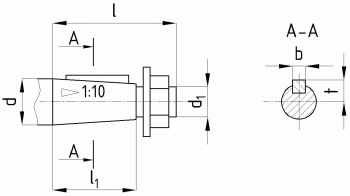

Приєднувальні розміри конічних валів мотор-редуктора 3МП
d |
I |
b |
t |
28k6 |
60 |
8 |
31 |

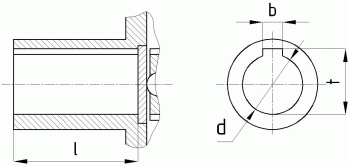

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
d |
I |
b |
t |
25Н7 |
55 |
8 |
28.1 |

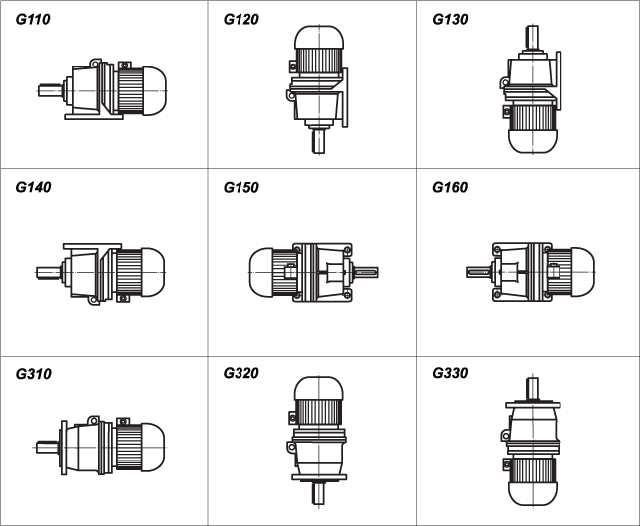

Мотор-редуктор 3МП-31.5: варіанти складання
ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ
Мотор-редуктор ЗМП-31,5-45-110 УЗ, 380 В, де:
3МП - тип моторредуктора;
31.5 - радіус розташування сателітів, мм;
45 - номінальна частота обертання вихідного валу, об/хв;
G110 - конструктивне виконання за способом монтажу;
У3 - кліматичне виконання згідно з ГОСТ 15150-69;
380 В - напруга мережі.
