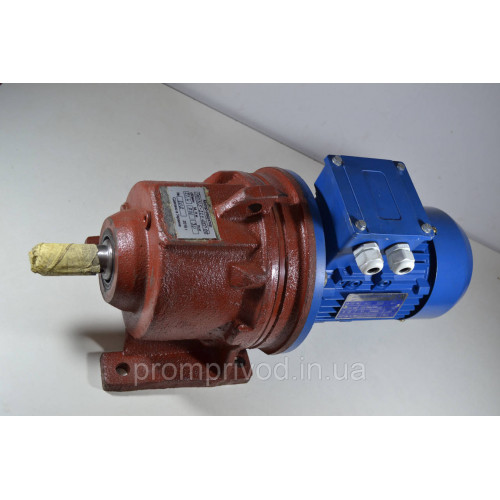

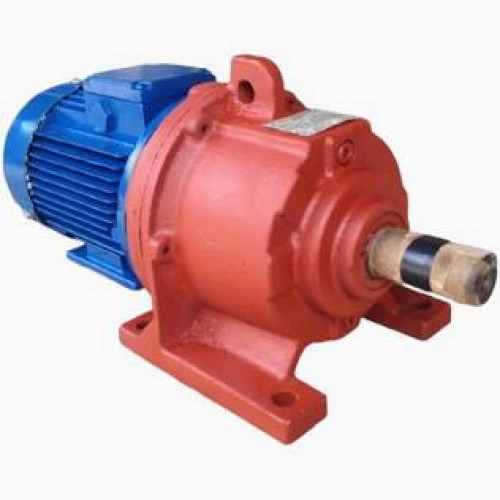

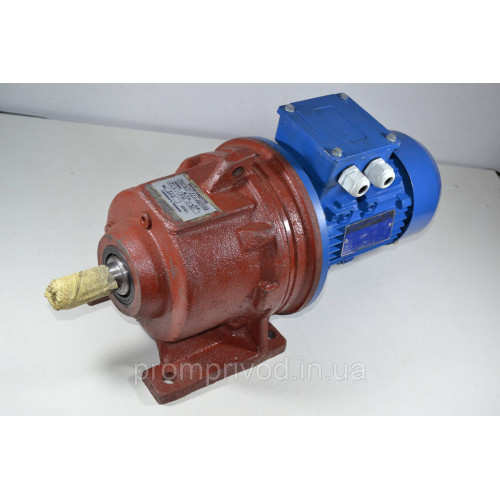

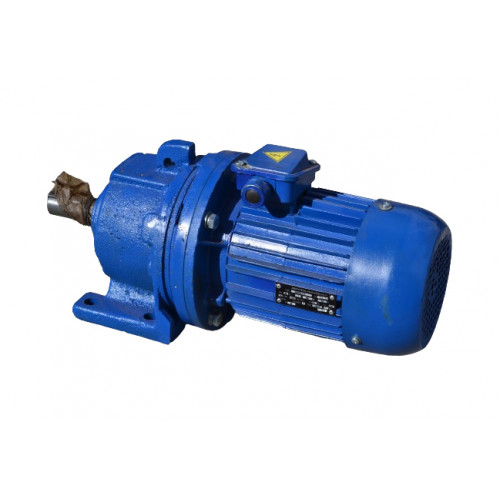

Мотор редуктор 3МП-31,5 (3 ступені 9 об/хв АІР56А4)
Мотор редуктор 3МП-31,5 (3 ступені 9 об/хв АІР56А4) - вид електромеханічного приводу, що використовується для устаткування промислового тихохідного зразка. Застосовують його для зниження обертального моменту і збільшення кількості оборотів робочого механізму.
3МП використовують для комплектації обладнання у промисловій та сільськогосподарській сферах. Не підходить для вантажопідйомних механізмів.
Якщо говорити про переваги, для мотор редуктора властивий високий момент, що крутить, на вихідному валу. Також обладнання здатне рівномірно розподіляти радіальну силу вздовж корпусу. Крім того, 3МП, на відміну від інших моделей загальнопромислових редукторів, має порівняно невеликі габарити та масу.
Купити мотор редуктор 3МП-31,5 3 ступені 9 об/хв можна за прийнятною вартістю на сайті компанії «Промпривод». Устаткування, представлене у нас на сайті, відповідає встановленим стандартам якості. Вся продукція перед відправленням проходить перевірку у відділі технічного контролю. Відвантаження продукції виконується у суворо обумовлені терміни на всій території України.
Рекомендації до використання мотор-редуктора 3МП 31,5
|
Характеристика |
Значення |
|
Тип навантаження |
Постійний, змінний |
|
Напрямок обертання тихохідного валу |
Односпрямований або реверсивний |
|
Режим роботи |
Навантаження тривале або з періодичними зупинками |
|
Кліматичне виконання |
У, Т, категорія розміщення 2,3 |
|
Температурний діапазон |
Від -45 до +45С |
|
Середовище |
Невибухонебезпечне, неагресивне, вміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП 31,5 (9 об/хв, АІР56А4)
|
Частота обертання вихідного валу об/хв |
Кількість ступенів |
ККД мотор-редуктора не менше % |
Маса редуктора кг |
Допустиме радіально-консольне навантаження на вихідному валу, Н |
Комплектуючий електродвигун |
|
|
Марка |
Потужність кВт |
|||||
|
9 |
3 |
60% |
25 |
3360 |
АІР56А4 |
0,18 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (9 об/хв, АІР56А4)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-31,5 |
9 |
460 |
190 |
215 |
86 |
130 |
155 |
190 |
100 |
15 |
- |
15 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (9 об/хв, АІР56А4)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
|
Не більше |
|||||||||||
|
3МП-31,5 |
9 |
460 |
190 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |
Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
28k6 |
60 |
8 |
31 |
Приєднувальні розміри конічних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
|
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |
Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
