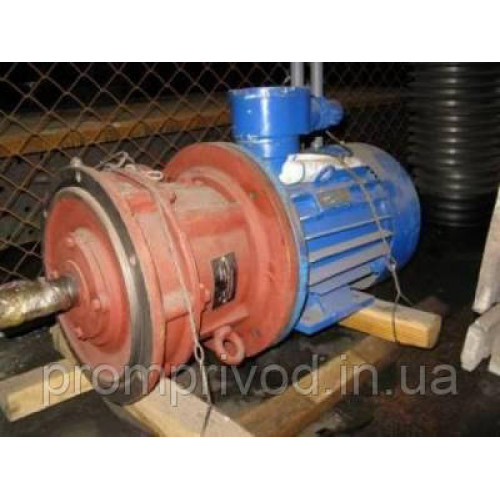

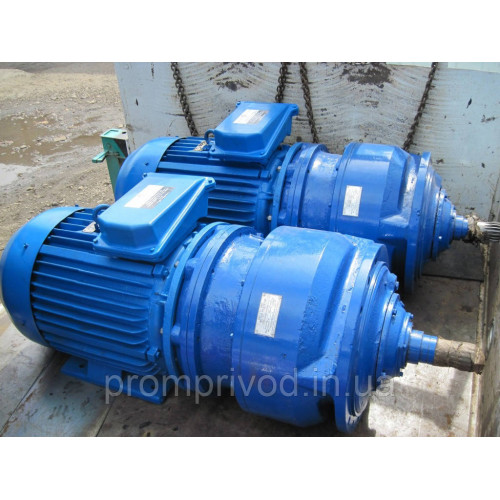

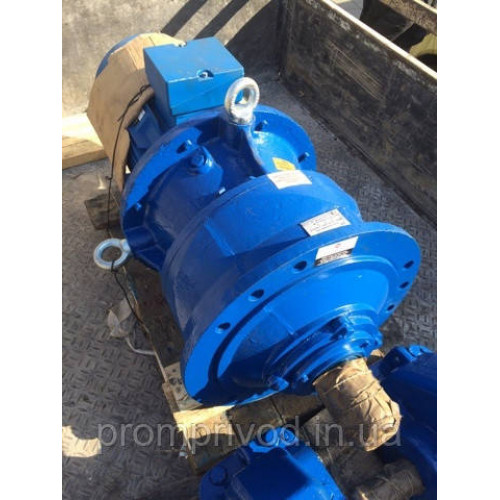

Планетарний мотор-редуктор МР2-500
МР2-500 є планетарним мотор-редуктором, який використовують у хімічній промисловості, а також в інших галузях. Завдання редуктора — це передавання свого крутного моменту іншим елементам, що крутяться.
Мотор-редуктор МР2-500 може працювати тривалий час із різними типами навантаження. Температура довкілля для експлуатації має бути в межах від -40 до +40 градусів Цельсія.
Придбати цю модель мотор-редуктора можна в нас на сайті. Для цього Ви можете залишити заявку на сайті або зателефонувати нашим фахівцям із зазначеного номера на сайті.
Купуючи в нас, Ви отримуєте не тільки високу якість виробу за ціною від виробника, а й оригінальний паспорт і гарантію 36 місяців.
Доставка виробляється на всій території України способом, який найбільше підходить безпосередньо Вам.
Технічні характеристики мотор-редуктора МР2-500
|
Частота обертання вихідного вала n, об/хв |
Номінальний крутний момент на вихідному валу Мкр, Нм |
Потужність електродвигуна Р, кВт |
|
16 |
17349 |
30 |
|
20 |
17118 |
37 |
|
25 |
13694 |
37 |
|
32 |
8675 |
30 |
|
15904 |
55 |
|
|
40 |
6904 |
30 |
|
12723 |
55 |
|
|
17349 |
75 |
|
|
50 |
5552 |
30 |
|
10178 |
55 |
|
|
16655 |
90 |
|
|
64 |
7952 |
55 |
|
13012 |
90 |
|
|
15904 |
110 |
|
|
80 |
10410 |
90 |
|
15267 |
132 |

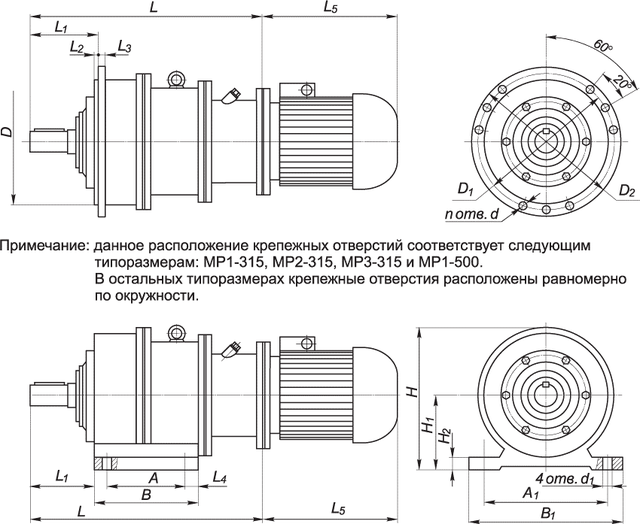

Схема габаритних і приєднувальних розмірів мотор-редуктора МР2-500
|
А
|
А1
|
В
|
В1
|
D
|
D1
|
D2
|
Н
|
Н1
|
|
330
|
640
|
465
|
740
|
720
|
780
|
840
|
825
|
400
|
|
Н2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
d1 |
|
70 |
1045 |
355 |
28 |
40 |
40 |
765 |
26 |
39 |

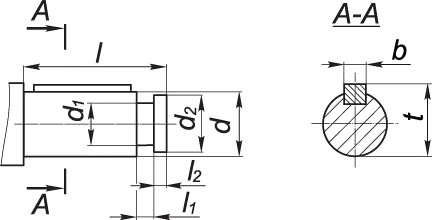

Приєднувальні розміри циліндричного вала мотор-редуктора МР2-500:
|
d |
d1 |
d2 |
l |
l1 |
l2 |
b |
t |
|
125 |
110 |
123 |
210 |
12 |
10 |
32 |
136 |
Приєднувальні розміри вала у формі зубчастої напівмуфти мотор-редуктора МР2-500:
|
d |
d1 |
d2 |
d3 |
l |
l1 |
n |
|
на індивідуальне замовлення |
||||||
Схема умовних позначень мотор-редуктора МР2-500
МР2-500-15-40-Ф2В-У3
де
МР2- тип мотор-редуктора;
500- габарит;
15- виконання за комплектуючим електродвигуном;
80- частота обертання вихідного вала, об/хв;
Ф2- виготовлення горизонтальне фланцеве;
В- циліндричний кінець вихідної вали;
У3— кліматичне виконання й категорія розміщення.
