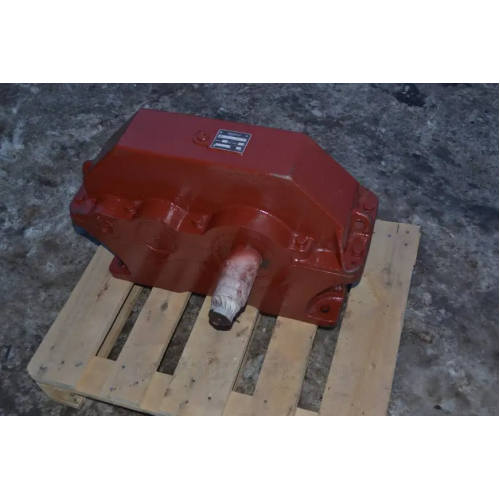

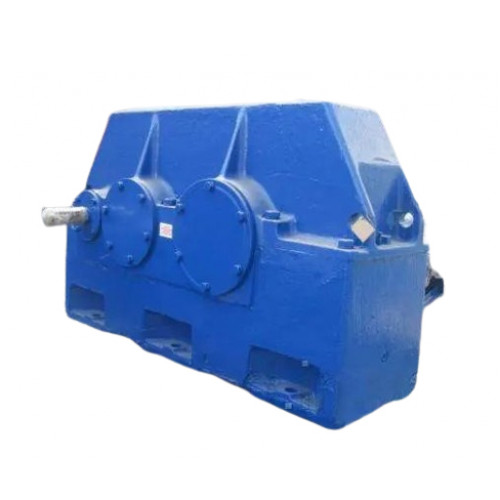

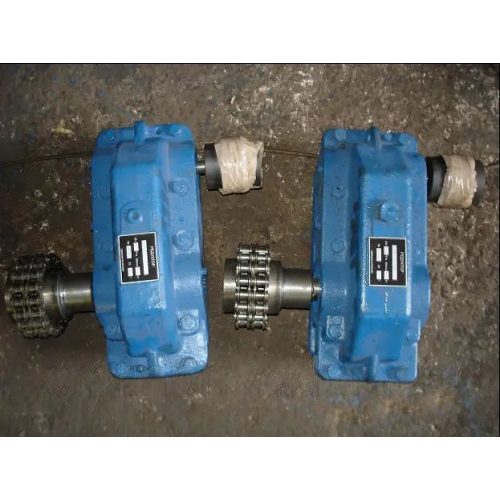

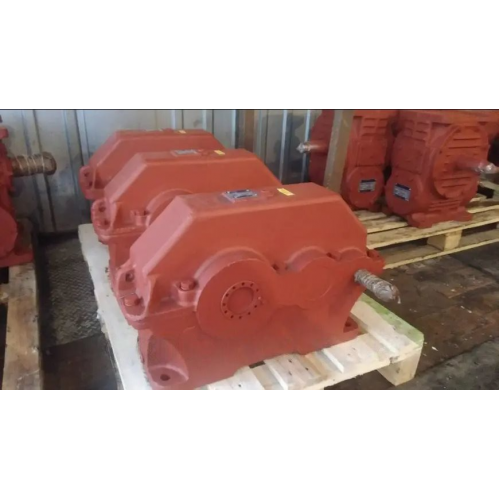

Редуктор 1Ц2У-200
Редуктор 1Ц2У-200 є циліндричним двоступінчастим горизонтальним редуктором загальномашинобудівного застосування з міжосьовою відстанню тихохідного ступеня рівною 200 мм і призначений для зміни моментів, що крутять, за рахунок зменшення частоти обертання вихідного валу.
Умови застосування редукторів:
- навантаження постійне та змінне, одного напрямку та реверсивне;
- робота тривала чи з періодичними зупинками;
- обертання валів у будь-який бік;
- частота обертання вхідного валу не повинна перевищувати 1500 об/хв;
- атмосфера типів I та II за ГОСТ 15150-69 при запиленості повітря не більше 10 мг/куб.м.;
- кліматичні виконання У, Т для категорії розміщення 1...3 та кліматичні виконання УХЛ та О для категорій розміщення 4 за ГОСТ 15150-69.

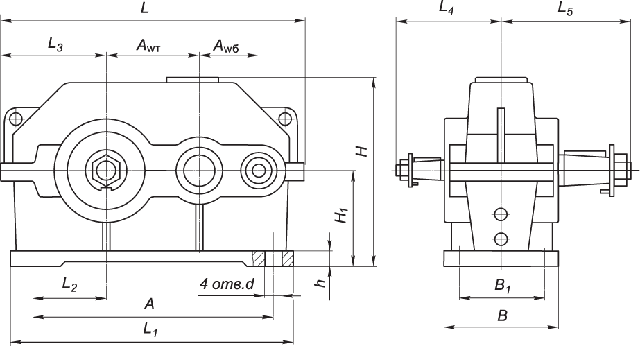

Габаритні та приєднувальні розміри редуктора 1Ц2У-200:
|
AWT |
AWб |
A |
B |
B1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
|
200 |
125 |
515 |
230 |
165 |
420 |
212 |
30 |
670 |
580 |
165 |
236 |
212 |
280 |
24 |

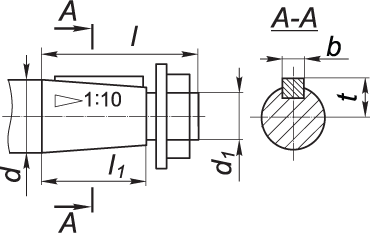

Розміри конічних валів циліндричного редуктора 1Ц2У-200:
|
швидкохідний вал |
тихохідний вал |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
30 |
М20×1.5 |
80 |
58 |
5 |
15.55 |
70 |
М48×3 |
140 |
105 |
18 |
36.38 |

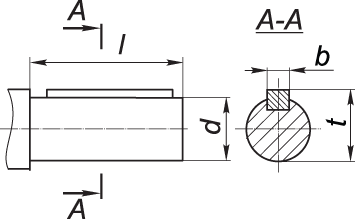

Розміри циліндричних валів редуктора 1Ц2У-200:
|
швидкохідний вал |
тихохідний вал |
||||||
|
d |
l |
b |
t |
d |
l |
b |
t |
|
25k6 |
58 |
8 |
28 |
65m6 |
105 |
18 |
69 |

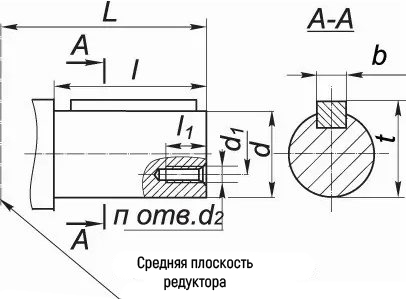

Розміри тихохідного вала редуктора 1Ц2У-200 у формі зубчастої муфти:
|
b |
d |
d1 |
d2 |
d3 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
||||||||
|
25 |
210 |
100 |
80F8 |
105 |
192 |
10 |
50 |
5 |
40 |

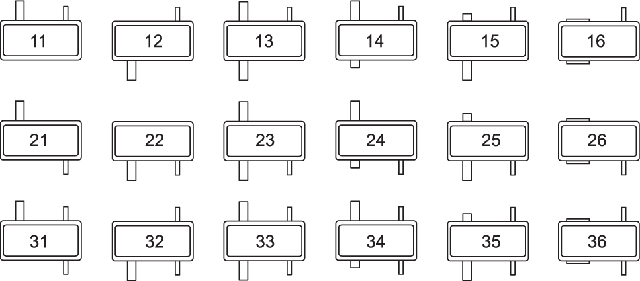

Варіанти складання циліндричного двоступінчастого редуктора 1Ц2У-200:
Технічні характеристики редуктора 1Ц2У-200:
|
Передавальне число |
8; 10; 12.5; 16; 20; 25; 31.5; 40 |
|
|
Значення Мкр при тривалому терміні роботи з постійним навантаженням, Нм |
Безперервний (Б) ПВ=100% |
2500 |
|
Значення Мкр при роботі з короткочасним навантаженням, що повторюється, Нм |
Важкий (В) ПВ=40% |
3150 |
|
Середній (С) ПВ=25% |
4000 |
|
|
Легкий (Л) ПВ=15% |
5000 |
|
|
Навантаження, що прикладається до вхідного валу Fвх, Н |
Безперервний (Б) ПВ=100% |
2240 |
|
Важкий (В) ПВ=40% |
2500 |
|
|
Середній (С) ПВ=25% |
2800 |
|
|
Легкий (Л) ПВ=15% |
3150 |
|
|
Навантаження, що прикладається до вихідного валу Fвих, Н |
Безперервний (Б) ПВ=100% |
12500 |
|
Важкий (В) ПВ=40% |
14000 |
|
|
Середній (С) ПВ=25% |
16000 |
|
|
Легкий (Л) ПВ=15% |
18000 |
|
|
ККД, % |
97 |
|
|
Вага редуктора, кг |
Корпус з алюмінію |
- |
|
Корпус із чавуну |
170 |
|

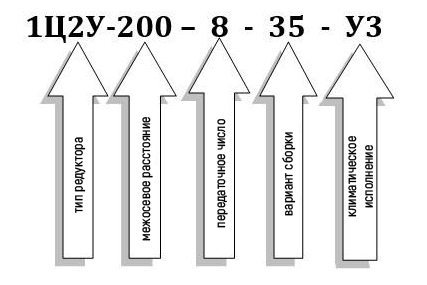

ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ:
