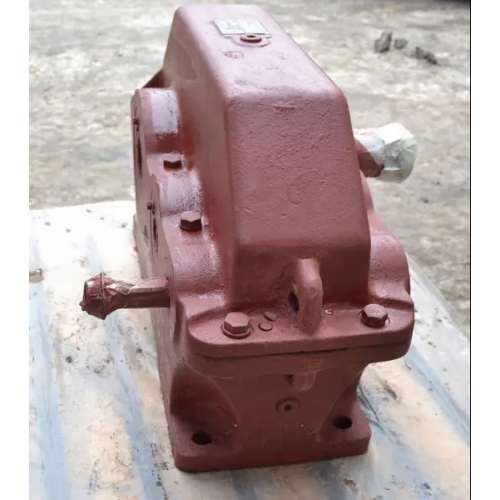

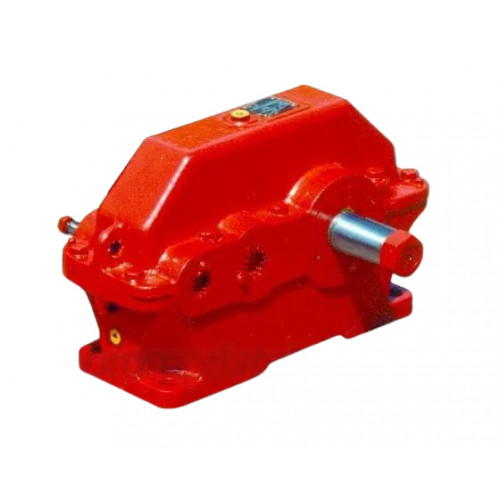

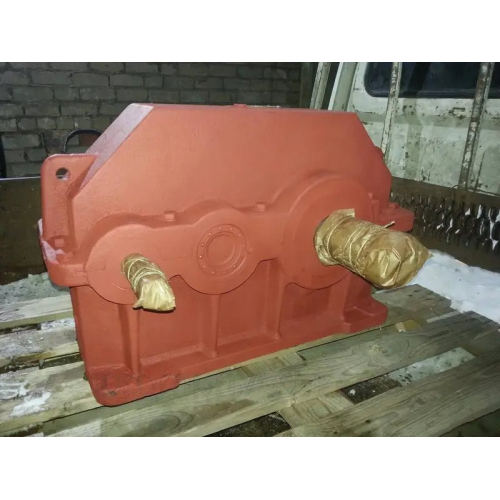

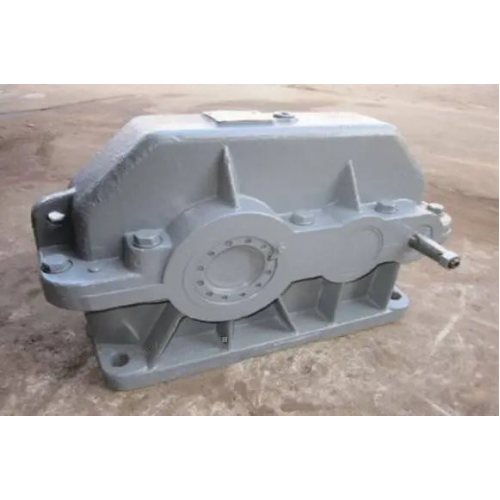

Редуктор 1Ц2У-400
Редуктор 1Ц2У-400 є циліндричним двоступінчастим горизонтальним редуктором загальномашинобудівного застосування з міжосьовою відстанню тихохідного ступеня 400 мм і призначений для зміни моментів, що крутять, за рахунок зменшення частоти обертання вихідного валу.
Умови експлуатації редукторів:
- навантаження постійне та змінне, одного напрямку та реверсивне;
- робота тривала чи з періодичними зупинками;
- обертання валів у будь-який бік;
- частота обертання вхідного валу не повинна перевищувати 1500 об/хв;
- атмосфера типів I та II за ГОСТ 15150-69 при запиленості повітря не більше 10 мг/куб.м.;
- кліматичні виконання У, Т для категорії розміщення 1...3 та кліматичні виконання УХЛ та О для категорій розміщення 4 за ГОСТ 15150-69.

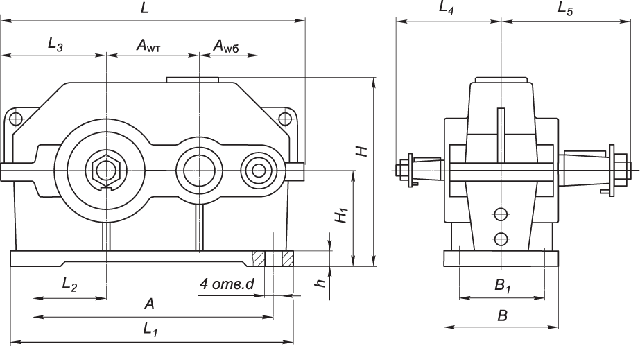

Габаритні та приєднувальні розміри редуктора 1Ц2У-400:
AWT |
AWб |
A |
B |
B1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
400 |
250 |
475 |
330 |
420 |
835 |
425 |
42 |
1300 |
475 |
280 |
450 |
380 |
500 |
35 |

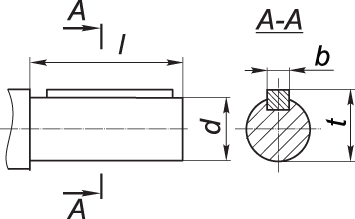

Розміри циліндричного вала редуктора 1Ц2У-400:
швидкохідний вал |
тихохідний вал |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
60m6 |
140 |
18 |
64 |
140m6 |
250 |
36 |
148 |

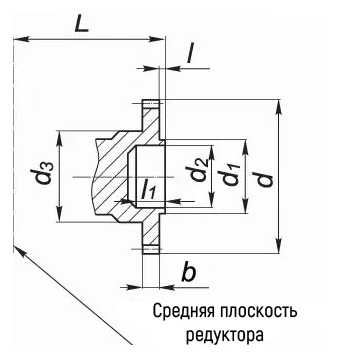

Розміри тихохідного вала редуктора 1Ц2У-400 у формі зубчастої муфти:
b |
d |
d1 |
d2 |
d3 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
||||||||
40 |
336 |
180 |
150F8 |
215 |
335 |
15 |
65 |
8 |
40 |

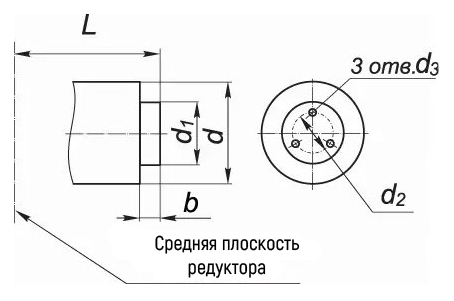

Розміри вихідного вала для приєднання приладів керування редуктора 1Ц2У-400:
b |
d |
d1 |
d2 |
d3 |
L |
5 |
140h9 |
75h9 |
55 |
M8×20 |
240 |

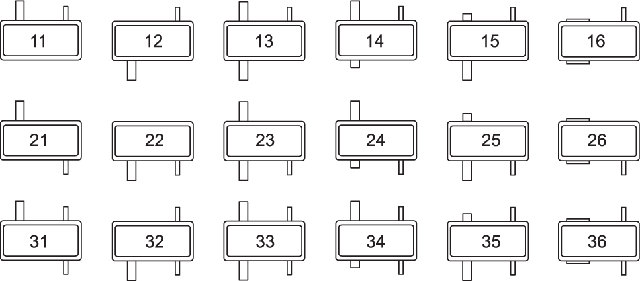

Варіанти складання циліндричного двоступінчастого редуктора 1Ц2У-400:
Технічні характеристики редуктора 1Ц2У-400:
Передавальне число |
8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
|
Значення моменту кручення на виході, Нм |
20000 |
|
Навантаження, яке діє на вал, Н |
швидкохідний вал |
4800 |
тихохідний вал у формі циліндра |
45000 |
|
тихохідний вал у формі зубчастої муфти |
56000 |
|
ККД, % |
97 |
|
Вага редуктора, кг |
930 |
ПРИКЛАД УМОВНОГО ПОЗНАЧЕННЯ ПРИ ЗАМОВЛЕННІ:
