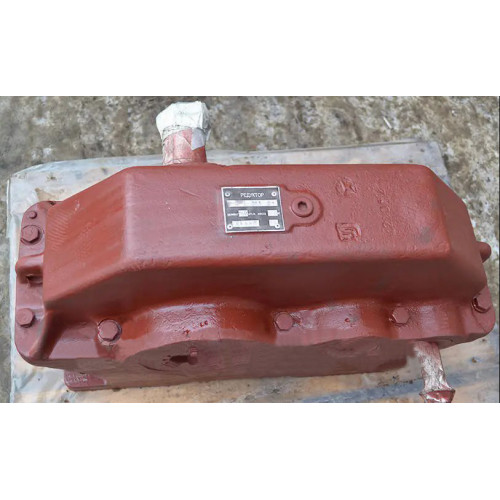

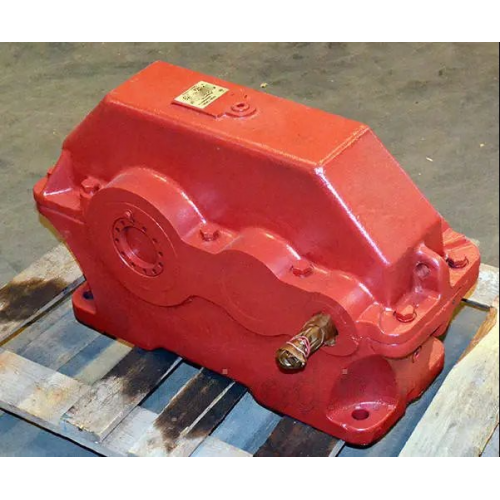

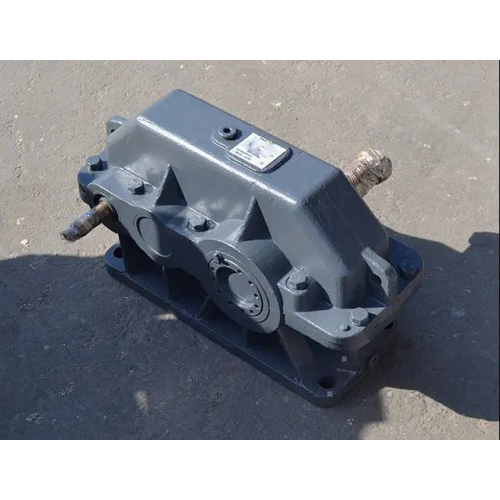

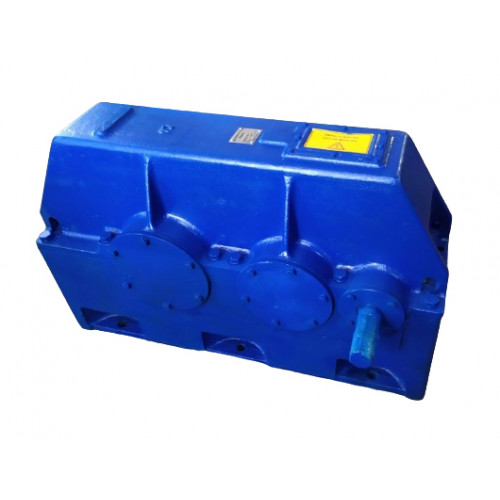

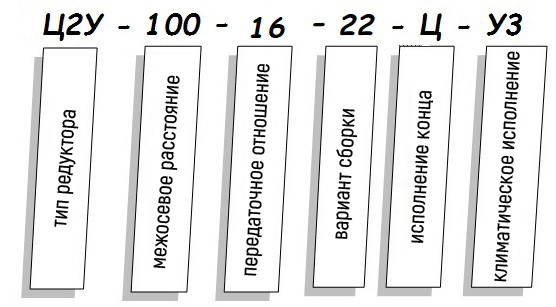

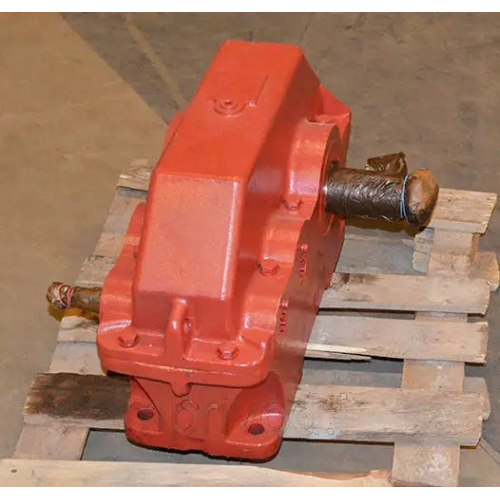

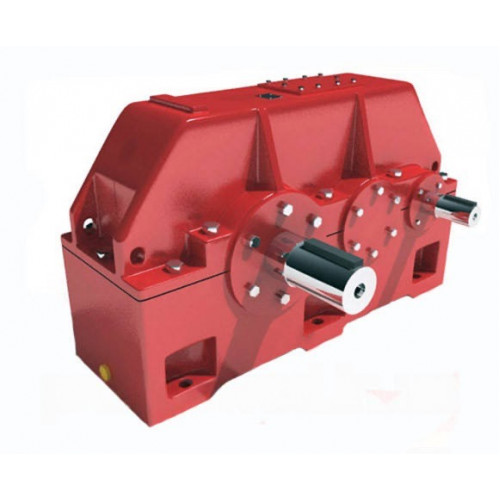

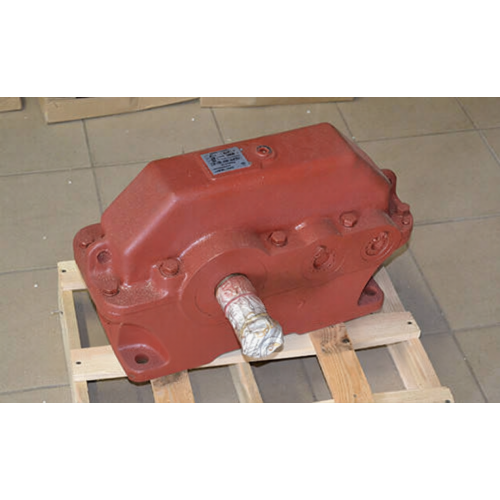

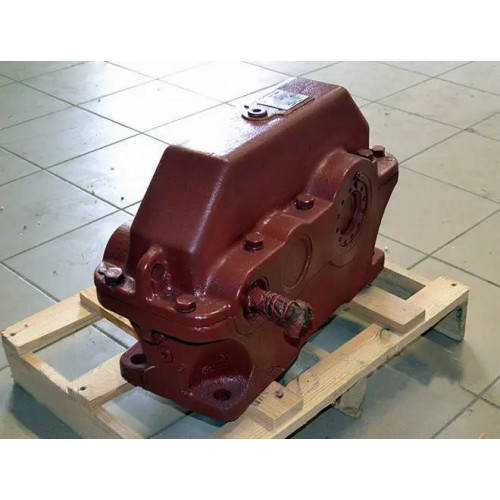

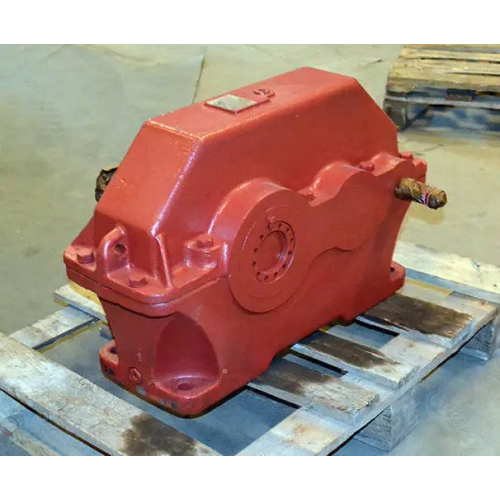

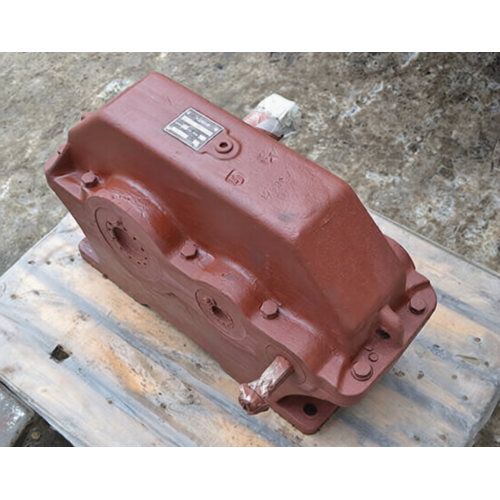

Редуктор Ц2У-100-16-22 циліндричний двоступеневий вузький
Редуктор Ц2У-100-16-22 — пристрій, що має такі особливості:
- Принцип дії — на основі циліндричного зачеплення двох ступенів.
- Горизонтальне просторове розташування.
- Здатність функціонувати в стандартних умовах, у яких немає сильної запиленості або небезпеки виникнення вибуху/пожежника.
- Момент крутіння на вхідному валу для цієї серії не має перевищувати 1800 об/хв.
Найбільш повну інформацію про пристрої, що цікавлять вас, ви можете уточнити у наших менеджерів. Працівники заводу «Промпривод» допоможуть вам зробити раціональну покупку без переплат повністю відповідно до вимог до експлуатації.
Купити редуктор Ц2У в нашій компанії дуже просто! Телефонуйте телефонами, зазначеними на сайті, або залиште своє повідомлення в чаті, і ми практично миттєво запропонуємо вам найкращий варіант із доставкою по Україні.
Варіант складання редуктора Ц2У

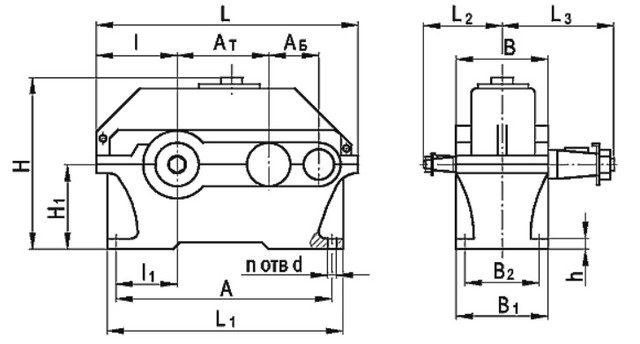

Конструкція редуктора Ц2У-100

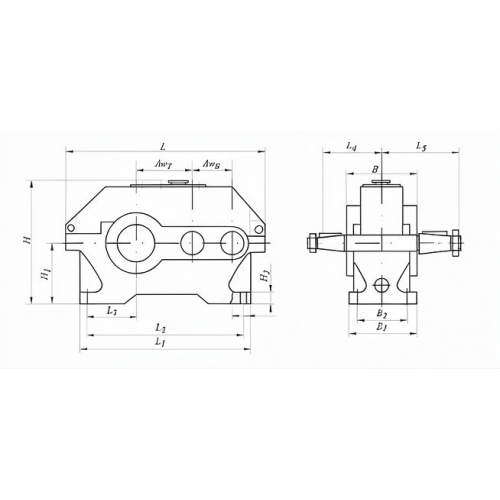

Габаритні та приєднувальні розміри
Тип редуктора |
Розмір, мм |
n, шт. |
h, мм |
|||||||||||||||
АТ |
АБ |
L |
L1 |
I |
I1 |
L2 |
L3 |
Н |
H1 |
А |
В |
B1 |
B2 |
d |
Чавун. корпус |
Алюмін. корпус |
||
не більш ніж |
||||||||||||||||||
Ц2У-100 |
100 |
80 |
390 |
325 |
136 |
85 |
136 |
165 |
230 |
112 |
290 |
155 |
145 |
109 |
15 |
4 |
- |
20±3 |
Основні технічні характеристики
Показник редуктора |
Типорозмір редуктора |
||
Ц2У-100 |
|||
Номінальне передавальне число |
8; 10; 12,5; 16; 20; 25; 31,5, 40 |
||
Номінальний крутний момент |
Безперервний (Н) |
315 |
|
Номінальний крутний момент |
Номінальний |
315 |
|
Середній (С) |
|||
Легкий (Л) |
|||
Допустиме радіальне консольне навантаження, |
Вхідний |
Безперервний (Н) |
500 |
Важкий (Т) |
|||
Середній (С) |
|||
Легкий (Л) |
|||
Вихідний |
Безперервний (Н) |
4500 |
|
Важкий (Т) |
|||
Середній (С) |
|||
Легкий (Л) |
|||
ККД, не менш ніж |
0,97 |
||
Маса редуктора, кг, не понад |
з чавунним корпусом |
37 |
|
з алюмінієвим корпусом |
21 |

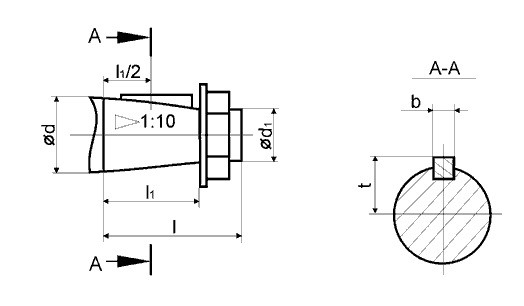

Розміри конічного кінця вхідного та вихідного вала
Вал |
d |
d1 |
I |
I1 |
b |
t |
Вх |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
Вих |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |

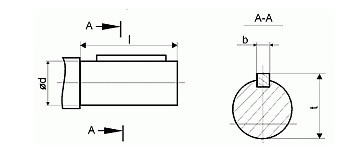

Розміри циліндричних валів редукторів Ц2У
Вал |
d |
I |
b |
t |
Вх |
18 |
36 |
6 |
20,5 |
Вих |
30 |
58 |
8 |
33 |
Типорозміри підшипників
Вхідний вал (швидкий) |
Кількість |
Проміжний вал |
Кількість |
Вихідний вал (тихохідний) |
Кількість |
7604 |
2 |
7604 |
2 |
7307А |
2 |
