11 688 грн

Увійти для відображення накопичувальної знижки

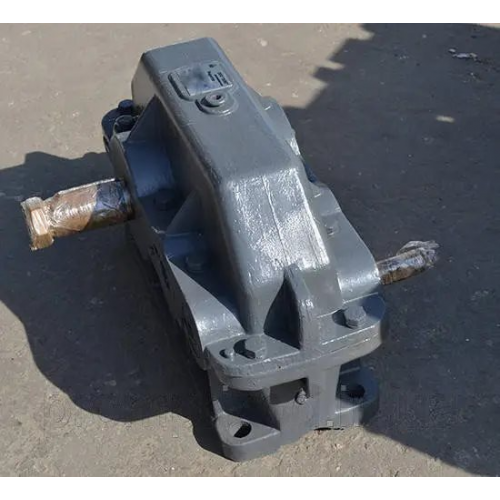

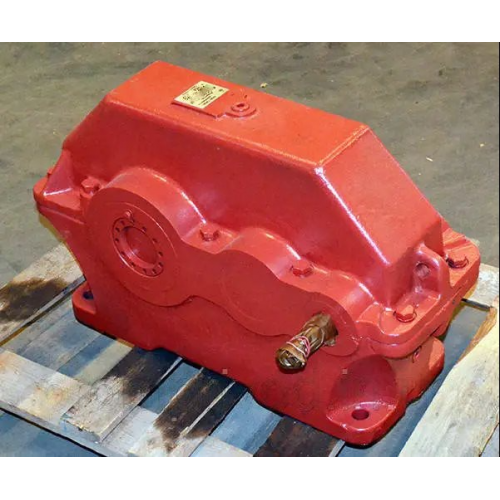

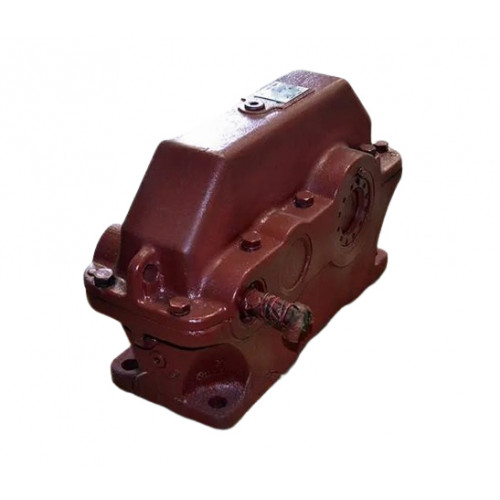

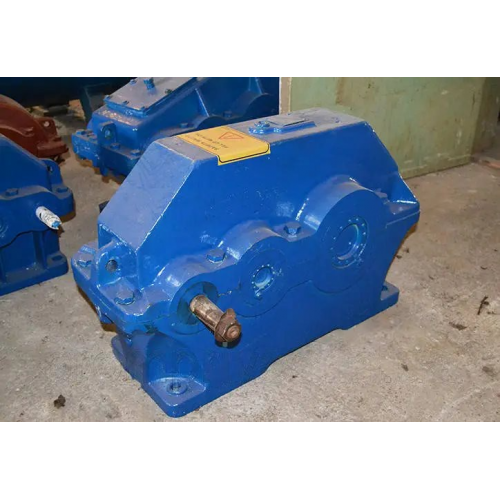

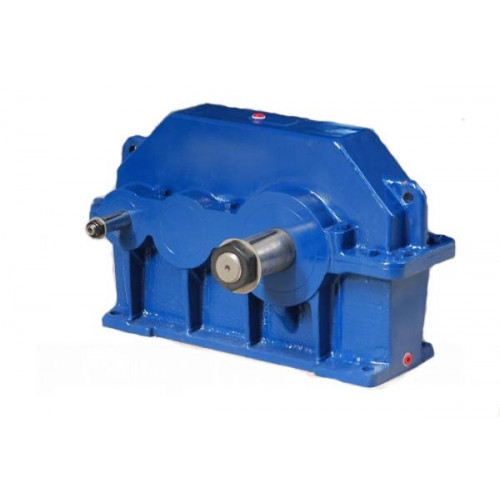

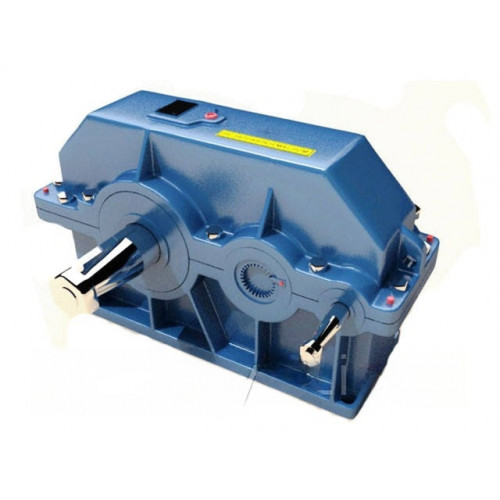

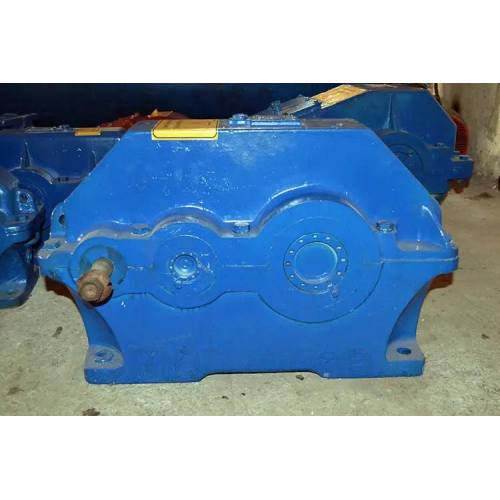

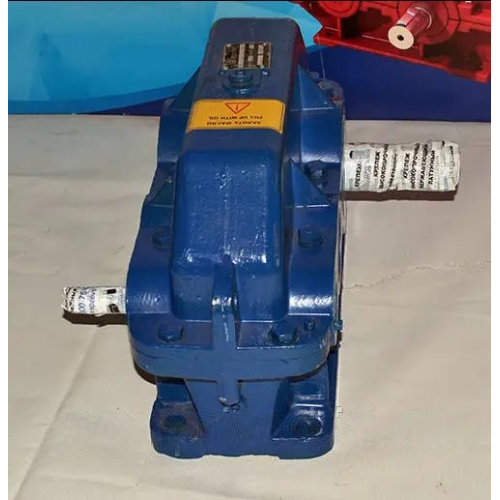

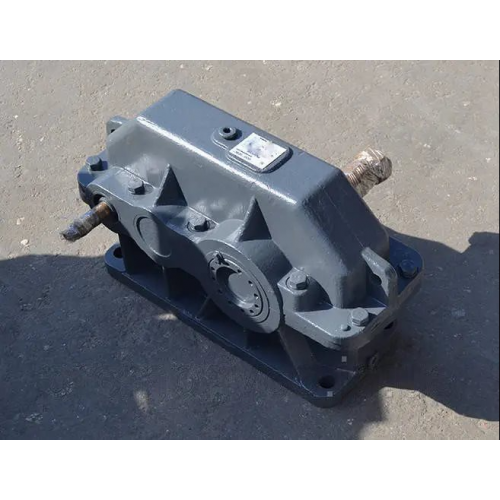

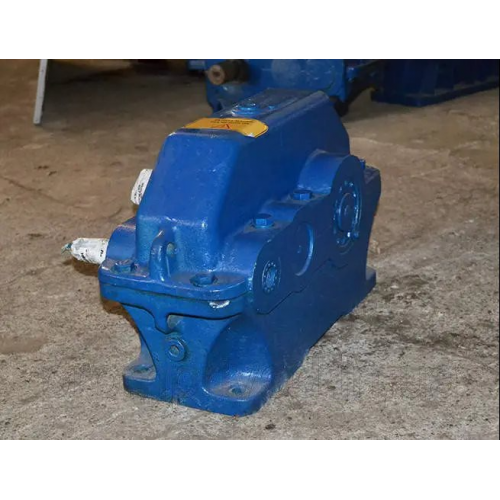

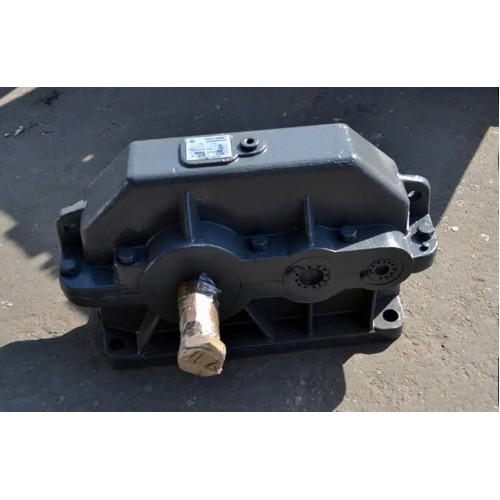

Редуктор Ц2У-100-20-21 двоступінчастий циліндричний вузький

Редукторна частина приводів загального призначення може бути організована виходячи з застосування циліндричних перетворювачів двоступінчастого типу. До таких пристроїв відносяться редуктори Ц2У-100-20-21 та інші типорозміри та варіанти складання моделі даної серії.

Відмінною особливістю таких пристроїв є їхня висока продуктивність за наявності уніфікованої будови та вузького корпусу.

Найбільш повну інформацію про пристрої, що вас цікавлять, ви можете уточнити у наших менеджерів. Співробітники заводу «Промпривід» допоможуть вам здійснити раціональну покупку без переплат у повній відповідності до вимог експлуатації.

Купити редуктор Ц2У у нашій компанії дуже просто! Телефонуйте за телефонами, вказаними на сайті, або залиште своє повідомлення в чаті, і ми практично миттєво запропонуємо вам найкращий варіант з доставкою по Україні.

Варіант складання редуктора Ц2У

Редуктор купить

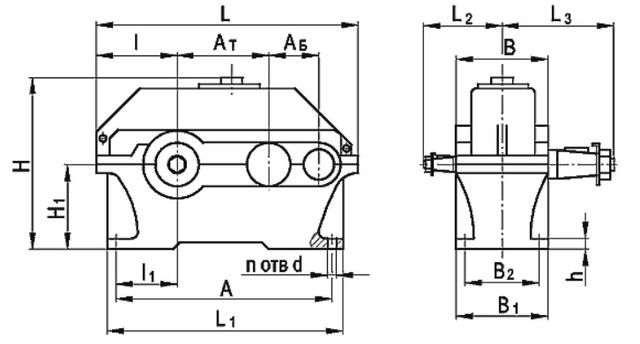

Конструкція редуктора Ц2У-100

Конструкция редуктора Ц2У

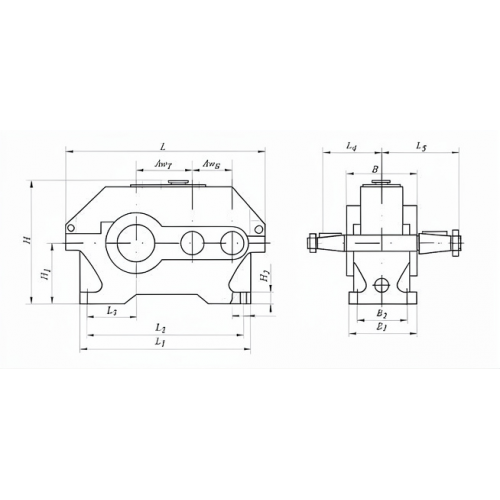

Габаритні та приєднувальні розміри

Тип редуктора	Розмір, мм															n, шт.	h, мм
	А_Т	А_Б	L	L₁	I	I₁	L₂	L₃	Н	H₁	А	В	B₁	B₂	d		Чавун. корпус	Алюмін. корпус
			не більше
Ц2У-100	100	80	390	325	136	85	136	165	230	112	290	155	145	109	15	4	-	20±3

Основні технічні характеристики

Показник редуктора			Типорозмір редуктора
			Ц2У-100
Номінальне передавальне число			8; 10; 12.5; 16; 20; 25; 31.5, 40
Номінальний крутний момент на вихідному валу при тривалій роботі з постійним навантаженням, Н•м		Безперервний (Б) ПВ=100%	315
Номінальний крутний момент на вихідному валу при роботі редуктора в повторно-короткочасних режимах, H•м		Важкий (В) ПВ=40%	315
		Середній (С) ПВ=25%
		Легкий (Л) ПВ=15%
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н	Вхідного вала F_вх	Безперервний (Б) ПВ=100%	500
		Важкий (В) ПВ=40%
		Середній (С) ПВ=25%
		Легкий (Л) ПВ=15%
	Вихідного вала F_вих	Безперервний (Б) ПВ=100%	4500
		Важкий (В) ПВ=40%
		Середній (С) ПВ=25%
		Легкий (Л) ПВ=15%
ККД, не менше			0,97
Маса редуктора, кг, не більше		з чавунним корпусом	37
		з алюмінієвим корпусом	21

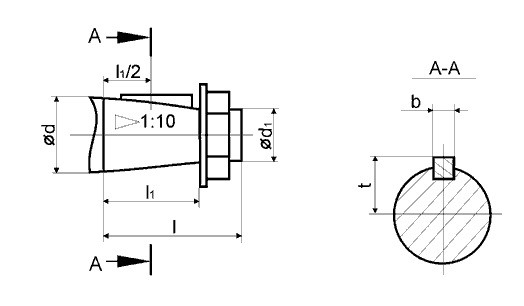

Розміри конічного кінця вхідного та вихідного вала

Редуктор Ц2У купить

Вал	d	d₁	I	I₁	b	t
Вх	20	М12х1,25	50	36	4	10,6
Вих	35	М20х1,5	80	58	6	18,55

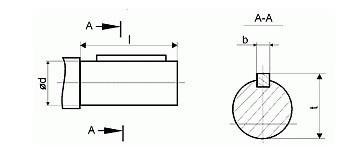

Розміри циліндричних валів редукторів Ц2У

Редуктор Ц2У купить

Вал	d	I	b	t
Вх	18	36	6	20,5
Вих	30	58	8	33

Типорозміри підшипників

Вхідний вал (швидкохідний)	Кількість	Проміжний вал	Кількість	Вихідний вал (тихохідний)	Кількість
7604	2	7604	2	7307А	2

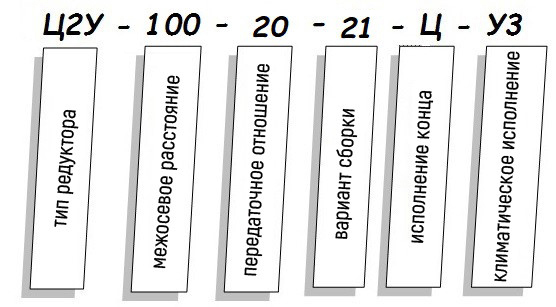

Умовне позначення редуктора

Типи валів	конічний, циліндричний, у вигляді зубчастої напівмуфти
Тип комплектуючого	Корпус
Стан	Нове
Гарантія	12 місяців
Колір корпусу	синій, червоний, сірий
Країна виробник	Україна
Кількість олії в редукторі	1.1 л
Діаметр осі валу	за погодженням
Тип	Редуктор
Матеріал корпуса	Чавун, Алюміній
ККД	97%
Електродвигун	вітчизняний
Крутний момент на вихідному валу	315 Нм
Вага редуктора	37 кг
Тип редуктора	Циліндричний
Термообробка зуб'їв	так
Розташування валів редуктора	Горизонтальне
Матеріал виготовлення валів	сталі 45 та 40Х
Кількість робочих ступенів	2
