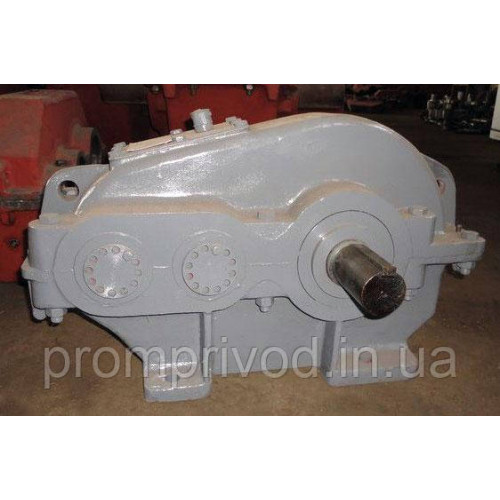

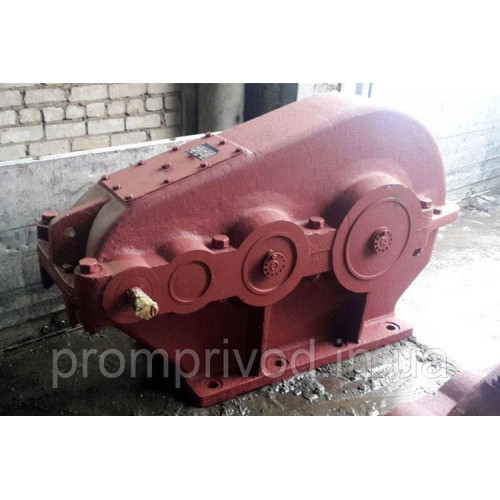

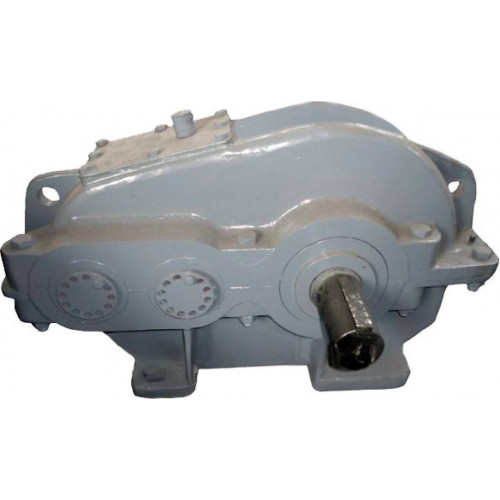

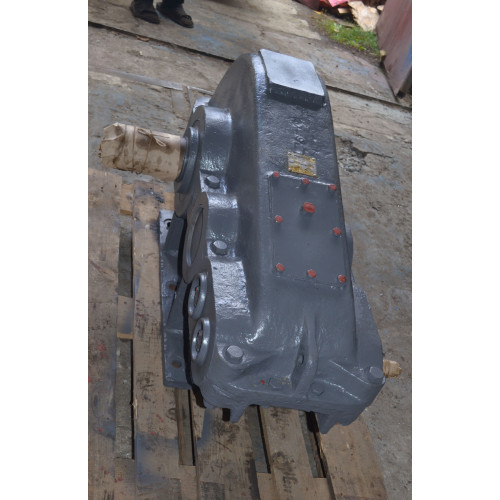

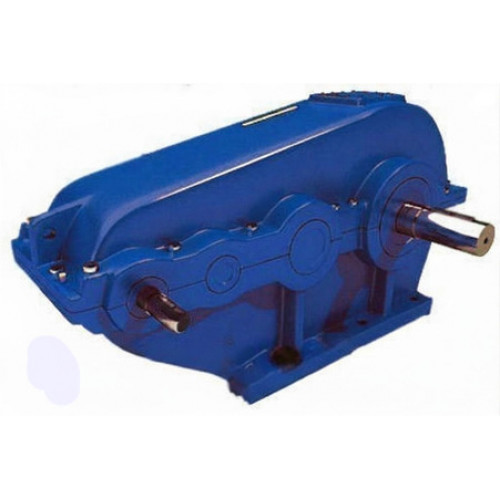

Триступінчастий редуктор ЦТНД-630 спеціальний з передачею Новікова
Редуктор ЦТНД-630 є спеціальним перетворювальним пристроєм, активно використовується в гірничо-збагачувальний справі. Він використовує зачеплення Новікова і три ступені редукції для отримання необхідної частоти обертання, що приходить від двигуна. Такий механізм дозволяє підвищити крутний момент і поліпшити продуктивність всієї системи.
Умови експлуатації редуктора ЦТНД-630
Тип навантаження |
Постійна і змінна, одного напряму і реверсивна |
Режим роботи |
Робота постійна і з періодичними зупинками |
Частота обертання вхідного вала |
1500 об/хв, обертання валів в будь-яку сторону |
Тип середовища |
Підвищена запиленість, неагресивна середа |
Кліматичне виконання |
В, Т (для категорії розміщення 1...4) за ГОСТ 15150-69 |
У компанії «Промпривод» ви можете купити редуктор ЦТНД-630, а також інші межосевые відстані та передавальні відносини даного механізму. На редуктор ЦТНД ціна в нашій компанії нижче ринкової, адже ми працюємо без посередників. Звертайтеся до нас, щоб замовити редукторів в Україні на вигідних умовах.
Конструкція редуктора ЦТНД-630
Технічні характеристики редуктора ЦТНД-630
Типорозмір редуктора |
Передаточне число u |
Мт, Н*м |
AwT |
AwП |
AwБ |
Маса редуктора, кг |
ЦТНД-630 |
63, 80, 100, 125 |
52000 |
630 |
400 |
250 |
2800 |

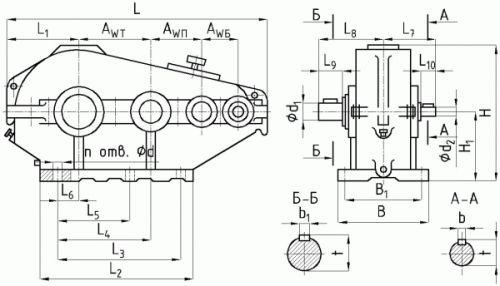

Габаритні і приєднувальні розміри редуктора ЦТНД-630
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
В |
2130 |
665 |
1500 |
1320 |
990 |
660 |
190 |
462 |
680 |
240 |
105 |
690 |
B1 |
H |
H1 |
d |
d1 |
d2 |
t |
t1 |
b |
b1 |
n |
600 |
235 |
630 |
39 |
170 |
65 |
69 |
179 |
18 |
40 |
10 |
Варіанти складання редуктор ЦТНД-630
