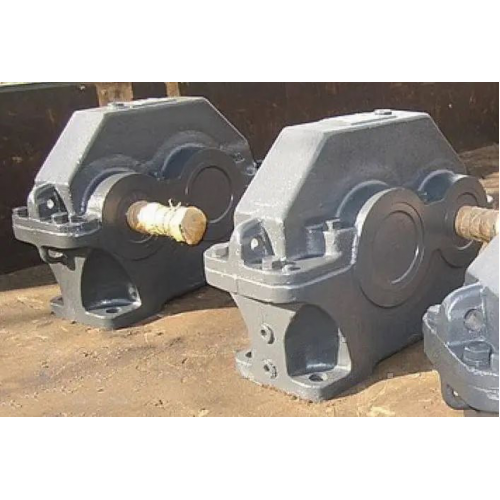

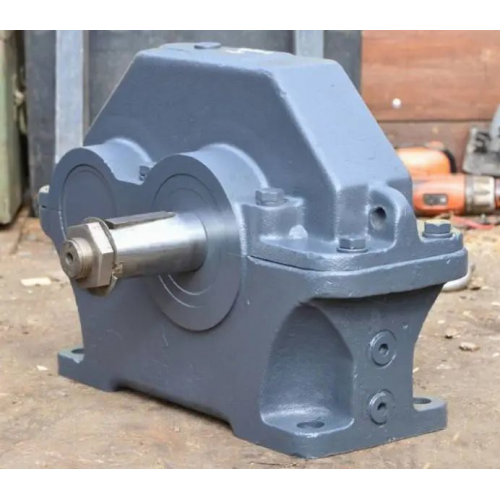

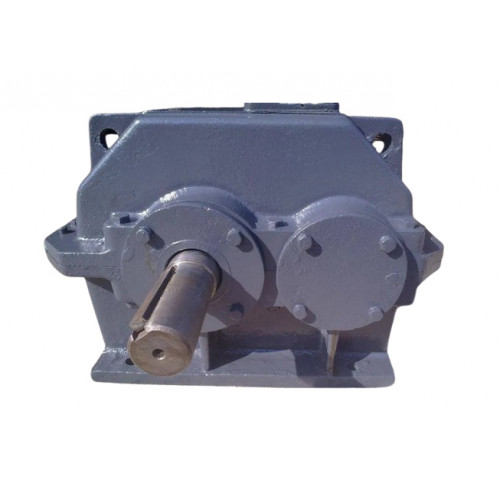

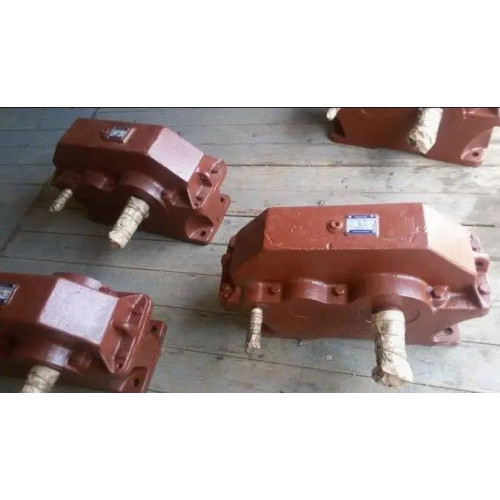

Циліндричний редуктор ЦУ-100-6.3
Конструкція редуктора ЦУ-100-6.3 являє собою механізм, який має паралельне розташування валів. Цей вид приладів встановлюється в вибухобезпечних приміщеннях із температурою в межах від -40 °C до +40 °C. Розширюється в сферах загального машинобудування для того, щоб зменшити частоту обертання і збільшити крутний момент. Приклад позначення редуктора ЦУ-100-6.3-11К У2, де:
- ЦУ — тип редуктора.
- 100 — міжосьова відстань тихохідного ступеня, мм.
- 6.3 — номінальне передавальне число.
- 11 — варіант збирання.
- До - конічний варіант виготовлення кінця вихідної вали.
- У2 — категорія розміщення згідно зі стандартом ГОСТ 15150-69.

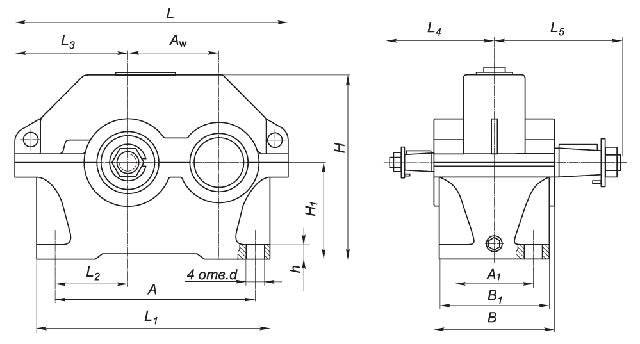

Конструкція редуктора ЦУ-100
Технічні характеристики редуктора ЦУ-100-6.3
Характеристика | Значення | |
Передатне число | 6.3 | |
Допускається радіальна консольна навантаження, Н |
на швидкохідному валу |
630 |
на тихенькохідному валу | 2240 | |
Номінальний крутний момент на тихоходном валу, Н.м |
315 | |
ККД | 0.98 | |
Маса, кг | 27 |
Габаритні та приєднувальні розміри редуктора ЦУ-100
Редуктор | Aw | A | A1 | В | В1 | Н | Н1 | h | L | L1 |
ЦУ-100-2.5 | 100 | 224 | 95 | 140 | 132 | 224 | 112 | 22 | 315 | 265 |

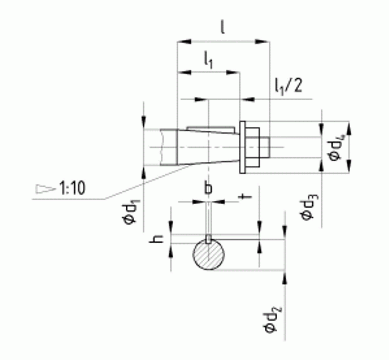

Приєднувальні розміри вихідних валів редуктора ЦУ![Размеры выходных валов ЦУ Промпривод Размеры выходных валов ЦУ купить](https://images.prom.ua/1615478590_1615478590.jpg?PIMAGE_ID=1615478590)
Характеристики швидкохідного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-100 | 25 | М16х1.5 | 60 | 42 | 5 | 13.45 |
Характеристики тихенькохідного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-100 | 35 | М20х1.5 | 80 | 58 | 6 | 18.55 |

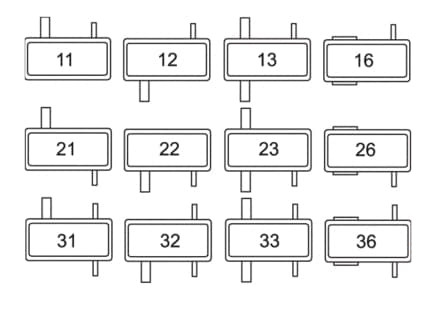

Варіанти збирання редуктора ЦУ

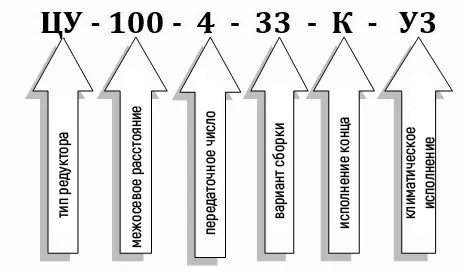

Приклад умовного позначення редуктора ЦУ-100
Щоб купити редуктор ЦУ потрібно заповнити форму заявки на сторінці товару, а також зателефонувати за телефонами, зазначеними на сайті. Для постійних клієнтів є гнучка система знижок. Компанія "Промпривод" пропонує широкий асортимент запасних частин для приладів різних типів. Перед відправленням кожен редуктор проходить перевірку у відділі технічного контролю. Здійснюємо швидку та своєчасну доставку редукторів по всіх регіонах України.
