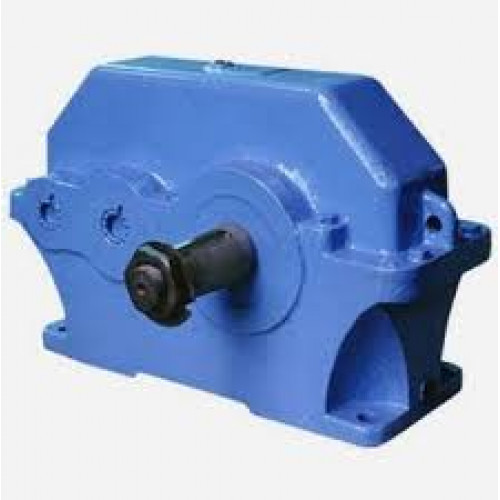

Редуктор 1Ц2У-355
Редуктор 1Ц2У-355 является цилиндрическим двухступенчатым горизонтальным редуктором общемашиностроительного применения с межосевым расстоянием тихоходной ступени 355 мм и предназначен для изменения крутящих моментов за счёт уменьшения частоты вращения выходного вала.
Условия применения редукторов:
- нагрузка постоянная и переменная,одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Габаритные и присоединительные размеры редуктора 1Ц2У-355:
AWT |
AWб |
A |
B |
B1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
355 |
225 |
435 |
280 |
360 |
740 |
375 |
35 |
1160 |
425 |
250 |
400 |
320 |
440 |
28 |
Размеры цилиндрического вала редуктора 1Ц2У-355:
быстроходный вал |
тихоходный вал |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
55m6 |
110 |
16 |
59 |
125m6 |
210 |
32 |
132 |
Размеры тихоходного вала редуктора 1Ц2У-355 в виде зубчатой муфты:
b |
d |
d1 |
d2 |
d3 |
L |
l |
l1 |
Зацепление |
|
m |
z |
||||||||
35 |
294 |
130 |
110F8 |
140 |
310 |
12.5 |
65 |
7 |
40 |
Размеры выходного вала для присоединения приборов управления редуктора 1Ц2У-355:
b |
d |
d1 |
d2 |
d3 |
L |
5 |
125h9 |
75h9 |
55 |
M8×20 |
235 |
Варианты сборки цилиндрического двухступенчатого редуктора 1Ц2У-355:
Технические характеристики редуктора 1Ц2У-355:
Передаточное число |
8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
|
Значения момента кручения на выходе, Нм |
14000 |
|
Нагрузка, которая действует на вал, Н |
быстроходный вал |
4200 |
тихоходный вал в форме цилиндра |
40000 |
|
тихоходный вал в форме зубчатой муфты |
50000 |
|
КПД, % |
98 |
|
Вес редуктора, кг |
700 |
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
