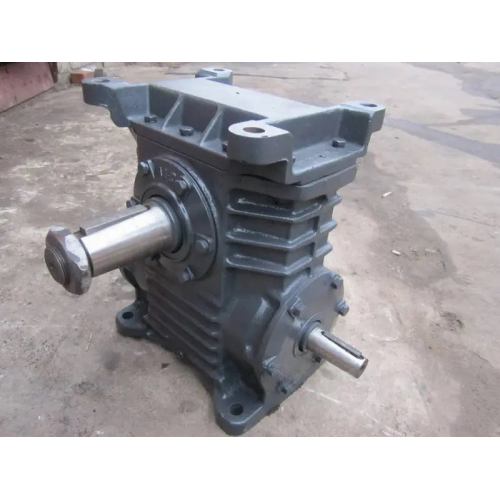

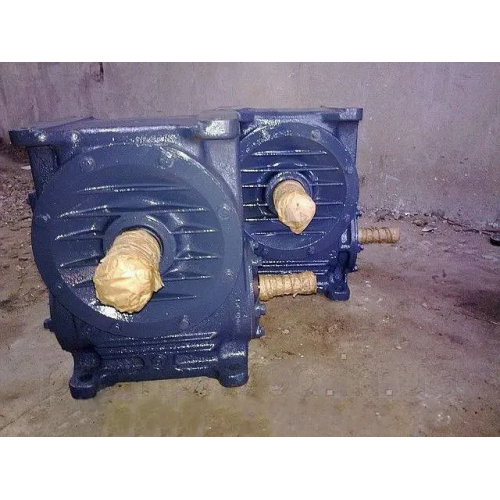

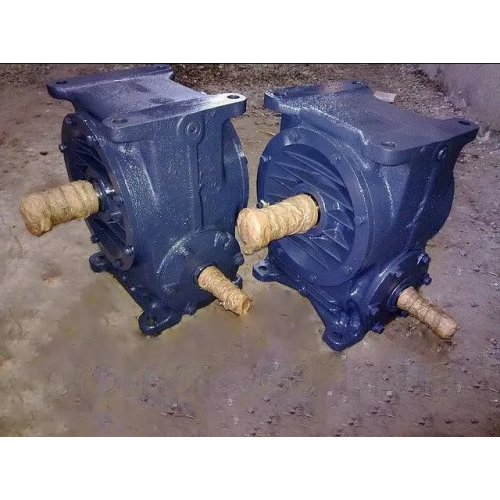

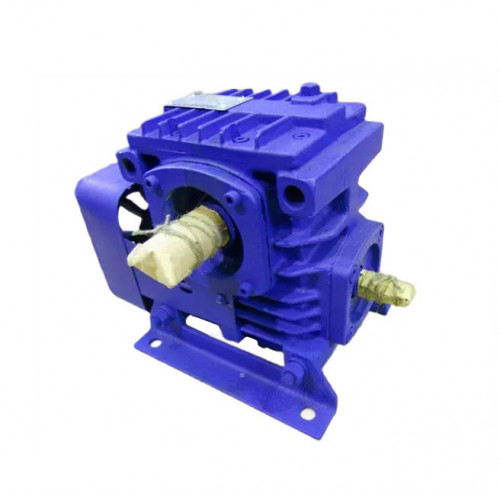

Редуктор червячный одноступенчатый Ч-80
Редуктор Ч-80 одноступенчатый универсальный червячный предназначен для изменения крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- частота вращения входного вала не более 1800 об/мин;
- атмосфера типов I и II по ГОСТ 16350-80 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У,Т (для категорий размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.
Габаритные и присоединительные размеры Ч-80

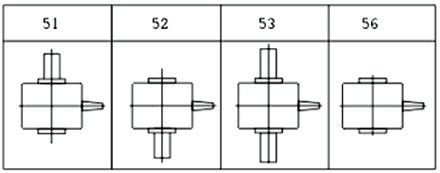

Варианты сборки редуктора Ч-80

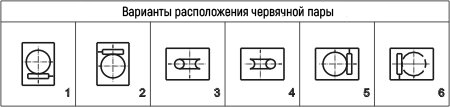

Варианты расположения червячной пары
Варианты расположения лап по плоскостям
Технические характеристики редуктора Ч-80
|
Передаточные числа |
Частота вращения входного вала, об/мин |
Максимальная нагрузка на валу |
|||||||
|
Ном. |
Факт. |
750 |
1000 |
1500 |
Вход. вал, Н |
Выход. вал, Н |
|||
|
Допускаемый Мкр на вых. валу, Нм |
КПД |
Допускаемый Мкр на вых. валу, Нм |
КПД |
Допускаемый Мкр на вых. валу, Нм |
КПД |
||||
|
8 |
7.75 |
280 |
0.89 |
250 |
0.9 |
212 |
0.91 |
500 |
4000 |
|
10 |
10 |
250 |
0.88 |
224 |
0.89 |
190 |
0.9 |
||
|
12.5 |
13 |
250 |
0.86 |
230 |
0.87 |
195 |
0.89 |
||
|
16 |
15.5 |
280 |
0.83 |
250 |
0.85 |
218 |
0.86 |
||
|
20 |
20 |
243 |
0.79 |
224 |
0.81 |
195 |
0.84 |
||
|
25 |
26 |
243 |
0.78 |
224 |
0.79 |
195 |
0.83 |
||
|
31.5 |
31 |
300 |
0.72 |
280 |
0.75 |
250 |
0.78 |
||
|
40 |
40 |
230 |
0.67 |
218 |
0.71 |
195 |
0.73 |
||
|
50 |
52 |
243 |
0.65 |
230 |
0.66 |
206 |
0.71 |
||
|
63 |
64 |
224 |
0.6 |
212 |
0.62 |
190 |
0.64 |
||
|
80 |
78 |
200 |
0.55 |
190 |
0.58 |
175 |
0.64 |
||
Пример записи условного обозначения при заказе:
Редуктор Ч80-10-52-1-2 В У З ТУ2 – 056 – 181 - 79, где редуктор червячный одноступенчатый универсальный типа Ч с межосевым расстоянием 80 мм, номинальным передаточным числом 10, вариантом сборки 52, с расположением червяка под колесом (вариант 1 по расположению червячной пары), вариантом установки с лапами 2, с вентилятором В, климатическом исполнении У, категорией размещения 3. По заявке заказчика валы редуктора Ч-80 могут быть укомплектованы муфтами (Червячный редуктор Ч-80 с муфтами).
