Цилиндрический двухступенчатый редуктор РЦД-1150-31.5
Двухступенчатый редуктор РЦД-1150-31.5 - это специализированное преобразовательное устройство машиностроительного назначения. Механизм использует эвольвентное зацепление зубьев цилиндрической передачи для оптимизации рабочего процесса и получения требуемых системе значений момента кручения и скорости вращения.
Обращайтесь к нашим менеджерам, чтобы узнать все нюансы работы и наиболее эффективного использования интересующего вас преобразования. В компании «Промпривод» вы сможете выгодно купить редуктор РЦД-1150 в Украине по самой привлекательной цене. На все устройства, приобретенные у нас на сайте, действует длительная гарантия! Осуществляем отправку товара по стране в самые короткие сроки!
Основные размеры редуктора РЦД-1150
Размеры тихоходного и быстроходного вала редуктора РЦД-1150
Число зубьев в редукторе РЦД-1150
Ступень редуктора |
Общее передаточное число (номинальное) |
|
31.5 |
||
1 |
Шестерня |
20 |
Колесо |
128 |
|
2 |
Шестерня |
23 |
Колесо |
115 |
Мощности на быстроходном валу и крутящие моменты на тихоходном валу редуктора
Режим работы |
Общее передаточное число (номинальное) |
N, кВт |
M, кГ*м |
|||||||
Скорость вращения быстроходного вала, об/мин |
||||||||||
500 |
700 |
1000 |
1500 |
500 |
700 |
1000 |
1500 |
|||
Средний С |
31.5 |
148 |
207 |
277 |
318 |
9092 |
9092 |
8528 |
6509 |
|
Тяжелый Т |
31.5 |
117 |
153 |
197 |
223 |
7211 |
6717 |
6066 |
4547 |
|
Весьма тяжелый ВТ |
31.5 |
100 |
129 |
166 |
222 |
4120 |
5664 |
5124 |
4841 |
|
Непрерывный Н |
31.5 |
76 |
106 |
150 |
222 |
4643 |
4643 |
4643 |
4541 |
Предельные колоссальные нагрузки на концах валов, кГ
Быстроходный вал |
Тихоходный вал |
||||||
Режим работы |
|||||||
С |
Т |
ВТ |
Н |
С |
Т |
ВТ |
Н |
3100 |
2300 |
1720 |
1200 |
10500 |
8380 |
6300 |
6300 |

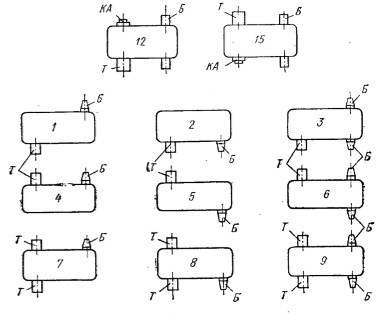

Варианты сборки редуктора РЦД-1150

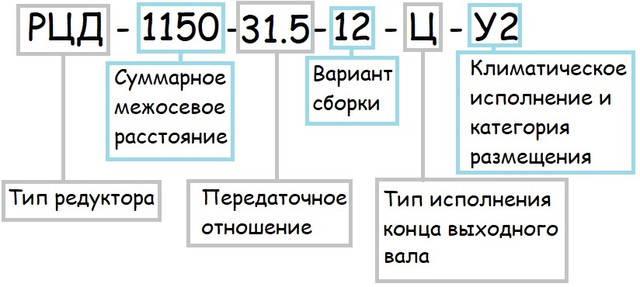

Пример условного обозначения редуктора РЦД-1150-16
