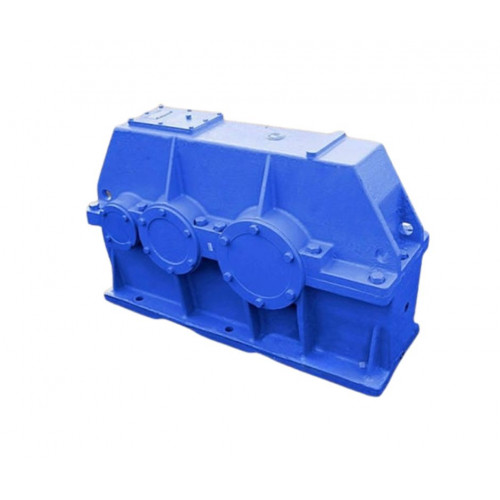

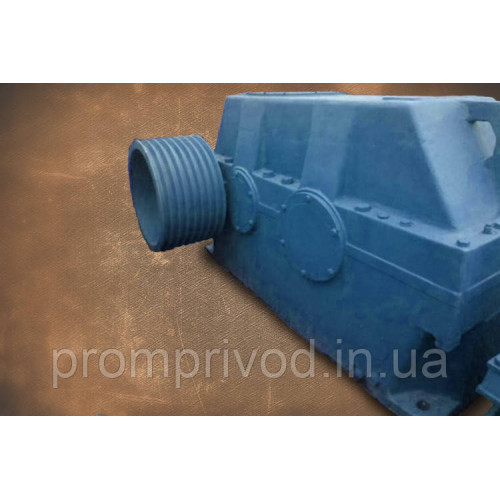

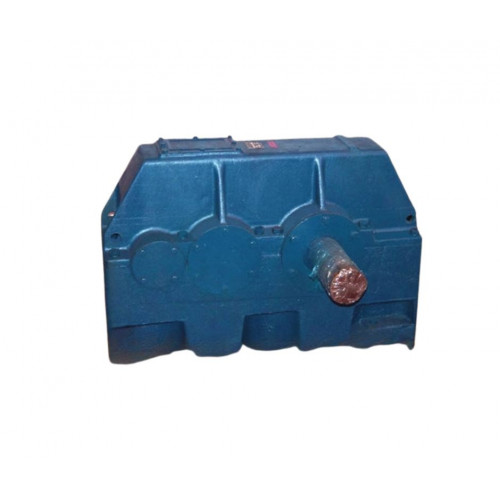

Двухступенчатый цилиндрический редуктор Ц2Н-630-31.5 с передачей Новикова
Цилиндрическое преобразовательное устройство - редуктор Ц2Н-630-31.5 с передачей Новикова - позволяет оптимизировать рабочий процесс таким образом, что поступающие от электрического двигателя величины достигают требуемых под определенную нагрузку значений.
Горизонтальный редуктор данного типа относится к серии устройств Ц2У, а следовательно, имеет узкий корпус и является универсальным.
Узнайте больше об универсальном промышленном преобразователе данной серии от менеджеров нашего предприятия. В компании «Промпривод» предоставляют полную информацию и помощь в подборе промышленного оборудования совершенно бесплатно! У нас вы можете купить редуктор Ц2Н-630 в единственном экземпляре или оптом (при этом вы получите значительную скидку) и получить свой заказа в любом населенном пункте Украины.

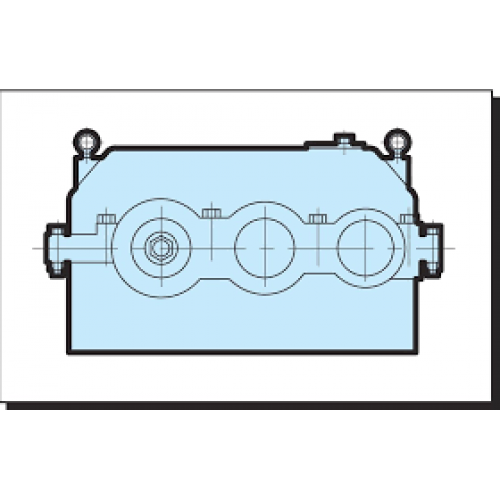

Конструкция редуктора Ц2Н-630

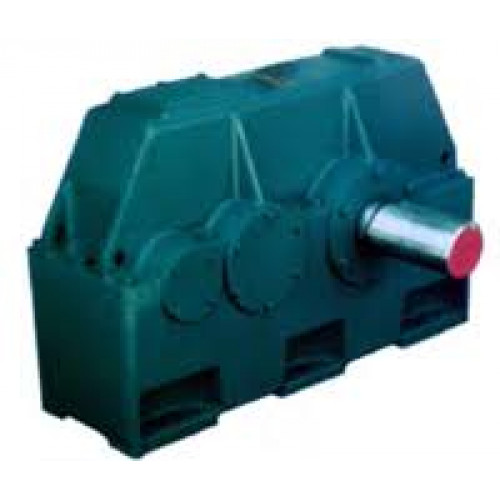

Конструкция тихоходного вала в виде зубчатой полумуфты
Конструкция тихоходного вала для подсоединения приборов управления
Технические характеристики редукторов Ц2Н-630
Тип редуктора |
Передаточное отношение |
Частота вращения входного вала, мин-1 |
Номинальный крутящий момент на выходном валу, Н*м |
Ц2Н-630 |
31.5 |
от 750 до 1500 |
71000 ... 75000 |

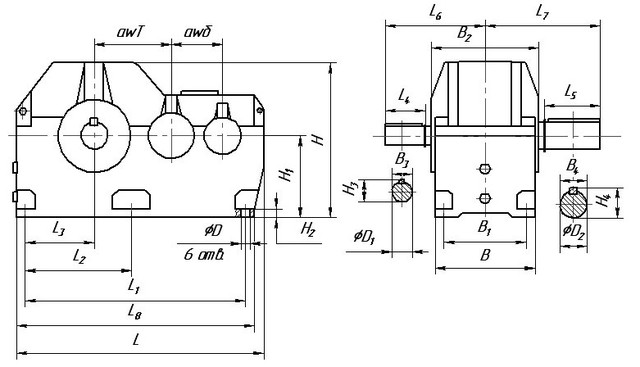

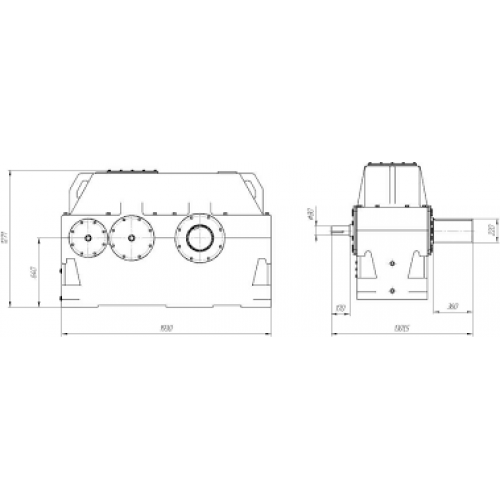

Габаритные и присоединительные размеры редукторов Ц2Н-630
Типоразмер |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
D1 |
D2 |
Ц2Н-630 |
8 - 28 |
400 |
630 |
1960 |
1770 |
970 |
575 |
210 |
360 |
610 |
760 |
1920 |
660 |
52 |
110 |
220 |
31,5-50 |
170 |
570 |
80 |
Типоразмер |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
Ц2Н-630 |
8 - 28 |
1220 |
630 |
60 |
116 |
231 |
650 |
540 |
760 |
28 |
50 |
31,5-50 |
85 |
22 |

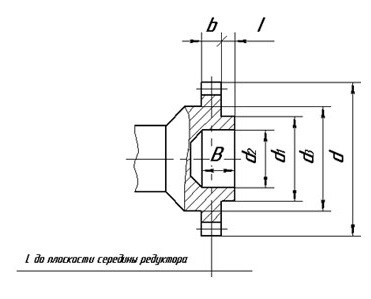

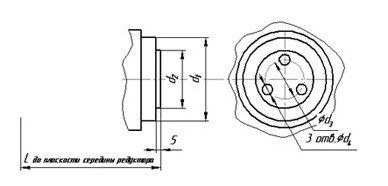

Присоединительные элементы для струйной системы смазки редукторов
Типоразмер |
Необходимость струйной системы смазки при передаточных отношениях |
Диаметр трубы коллектора, øg |
Размеры под патрубок для отвода масла |
||||
Ц2Н-630 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
d |
d1 |
d2 |
d3 |
требуется струйная смазка |
струйная смазка не требуется |
110 |
210 |
М16-7Н |
170 |
Технические характеристики редуктора Ц2Н-630
Типоразмер редуктора |
Ц2Н-630 |
||||||||||||||||||
Номинальное передаточное отношение, i |
8 |
9,0 |
10 |
11,2 |
12,5 |
14 |
16,0 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
Номинальный крутящий момент на тихоходном валу, Т, Н*м |
71000 |
75000 |
71000 |
||||||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 (750) |
16,(6) (1000) |
25 (1500) |
||||||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
10000 |
8000 |
6200 |
5200 |
4800 |
|||||||||||||
тихоход. |
цилиндр. конец |
66500 |
68500 |
66500 |
|||||||||||||||
конец вала в виде части зубчатой п/м |
79800 |
82200 |
79800 |
||||||||||||||||
Масса, кг |
3691 |
Условия эксплуатации редукторов Ц2Н
Характеристика |
Значение |
Режим работы |
Непрерывный и повторно-кратковременный, т. е. при переменных нагрузках с периодическими остановками |
Длительность работы |
До 24 часов в сутки или с периодическими остановками |
Тип нагрузки |
Одного направления или реверсивная |
Вращение валов |
В любую сторону |
Среда |
Неагрессивная, атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 |
Климатическое исполнение |
У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150 |

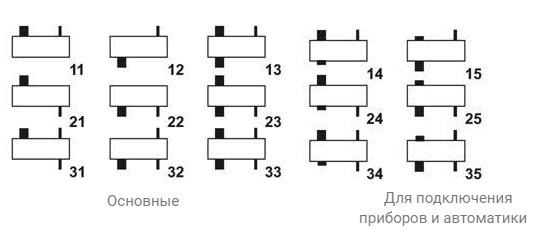

Варианты сборки редукторов Ц2Н

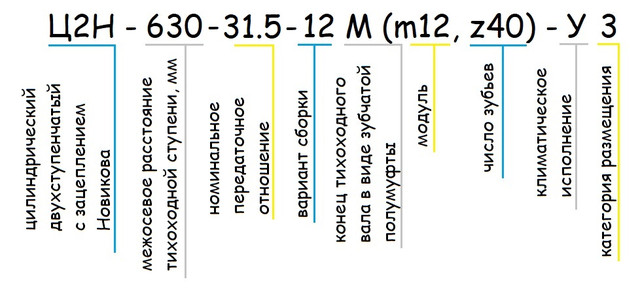

Пример условного обозначения редукторов Ц2Н-630
