Редуктор Ц2У-100-25-11

Артикул 724886481
В наличии
Новый отзыв или комментарий
Войти с помощью
Оцените товар
Отправить
9 300 грн
К сравнению
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки

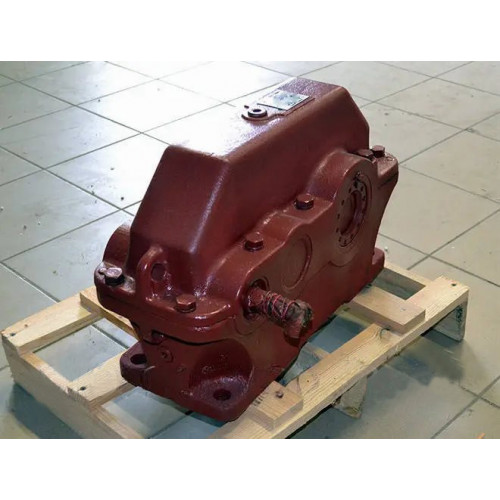

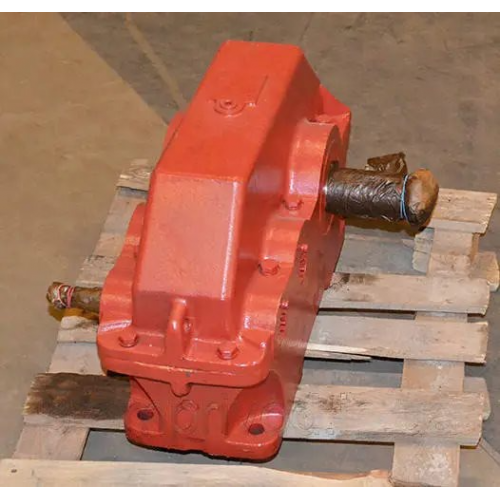

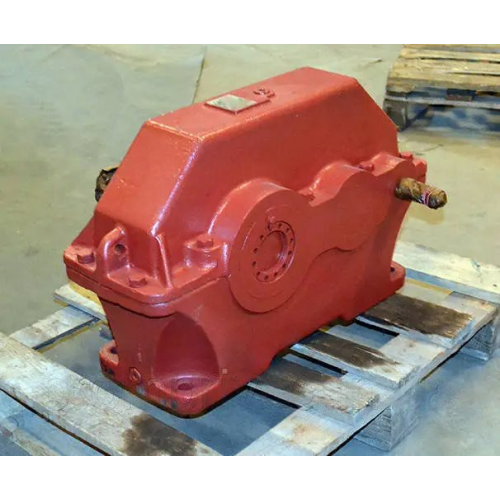

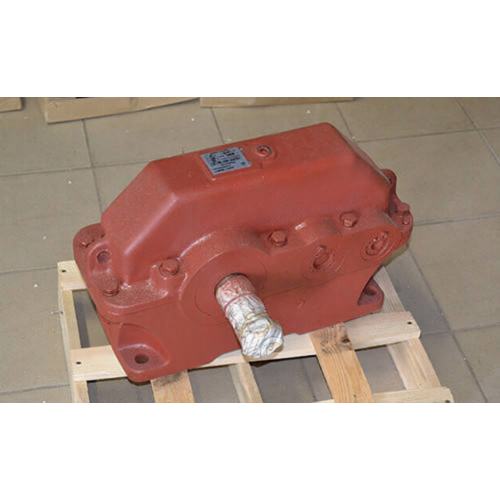

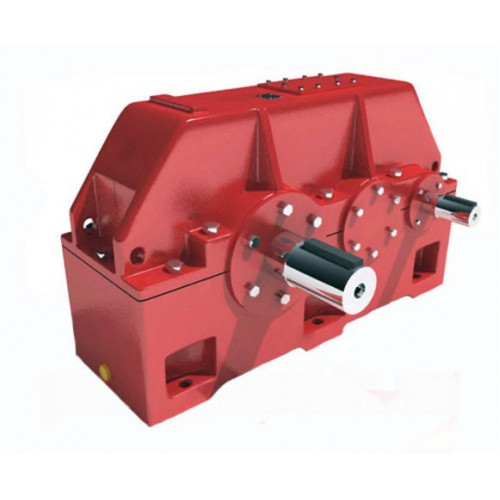

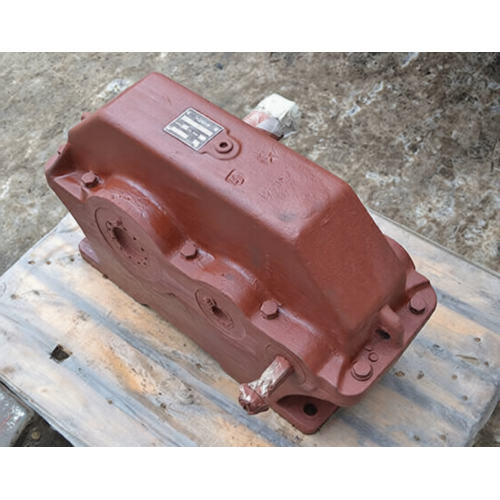

Редуктор Ц2У-100-25-11 цилиндрический двухступенчатый узкий

Редуктор Ц2У-100-25-11 имеет сборку, указанную в данном типоразмере, номер 11. Это говорит о том, что к преобразователю могут быть подключены два устройства - двигатель и исполнительное звено, причем соединение будет осуществляться с одной стороны от редуктора параллельно друг другу.

Если вас интересуют иные варианты сборки, мы может изготовить такой редуктор по вашему заказу в соответствии с ГОСТ 20373-94.

Наиболее полную информацию об интересующих вас устройствах вы можете уточнить у наших менеджеров. Работники завода «Промпривод» помогут вам совершить рациональную покупку без переплат в полном соответствии с требованиями к эксплуатации.

Купить редуктор Ц2У в нашей компании очень просто! Звоните по телефонам, указанным на сайте, или оставьте свое сообщение в чате, и мы практически моментально предложим вам лучший вариант с доставкой по Украине.

Вариант сборки редуктора Ц2У

Редуктор купить

Конструкция редуктора Ц2У-100

Конструкция редуктора Ц2У

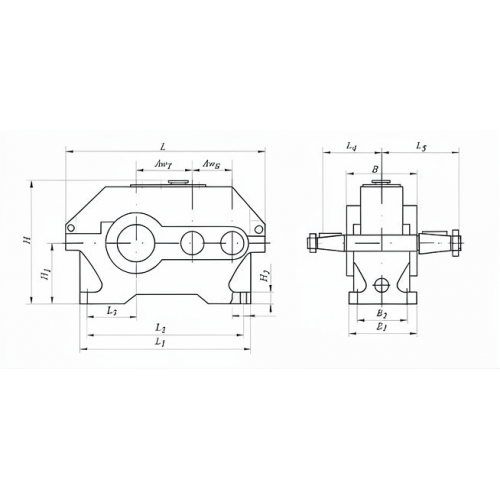

Габаритные и присоединительные размеры

Тип редуктора

Размер, мм

n, шт

h, мм

АТ

АБ

L

L1

I

I1

L2

L3

Н

H1

А

В

B1

B2

d

Чугун. корпус

Алюмин. корпус

не более

Ц2У-100

100

80

390

325

136

85

136

165

230

112

290

155

145

109

15

4

-

20±3

Основные технические характеристики

Показатель редуктора

Типоразмер редуктора

Ц2У-100

Номинальное передаточное число

8; 10; 12,5; 16; 20; 25; 31,5, 40

Номинальный крутящий момент
на выходном валу
при длительной работе
с постоянной нагрузкой, Н•м

Непрерывный (Н)
ПВ=100%

315

Номинальный крутящий момент
на выходном валу
при работе редуктора в
повторно-кратковременных режимах, H•м

Номинальный
крутящий момент
тяжелый (Т) ПВ=40%

315

Средний (С)
ПВ=25%

Легкий (Л)
ПВ=15%

Допускаемая радиальная консольная нагрузка,
приложенная в середине посадочной части, Н

Входного
вала Fвх

Непрерывный (Н)
ПВ=100%

500

Тяжелый (Т)
ПВ=40%

Средний (С)
ПВ=25%

Легкий (Л)
ПВ=15%

Выходного
вала Fвых

Непрерывный (Н)
ПВ=100%

4500

Тяжелый (Т)
ПВ=40%

Средний (С)
ПВ=25%

Легкий (Л)
ПВ=15%

КПД, не менее

0,97

Масса редуктора, кг, не более

с чугунным корпусом

37

с алюминиевым корпусом

21

Размеры конического конца входного и выходного вала

Редуктор Ц2У купить

Вал

d

d1

I

I1

b

t

Вх

20

М12х1,25

50

36

4

10,6

Вых

35

М20х1,5

80

58

6

18,55

Размеры цилиндрических валов редукторов Ц2У

Редуктор Ц2У купить

Вал

d

I

b

t

Вх

18

36

6

20,5

Вых

30

58

8

33

Типоразмеры подшипников

Входной вал (быстроходный)

Количество

Промежуточный вал

Количество

Выходной вал (тихоходный)

Количество

7604

2

7604

2

7307А

2

Условное обозначение редуктора

Редуктор Ц2У купить

Крутящий момент на выходном валу 315 Нм
Вес редуктора 37 кг
Тип редуктора Цилиндрический
Термообработка зубъев да
Расположение валов редуктора Горизонтальное
Материал изготовления валов стали 45 и 40Х
Количество рабочих ступеней 2
Типы валов конический, цилиндрический, в виде зубчатой полумуфты
Тип комплектующего Корпус
Состояние Новое
Гарантия 12 месяцев
Цвет корпуса синий, красный, серый
Страна производитель Украина
Количество масла в редукторе 1.1 л
Диаметр оси вала по согласованию
Тип Редуктор
Материал корпуса Чугун, Алюминий
КПД 97%
Электродвигатель отечественный
