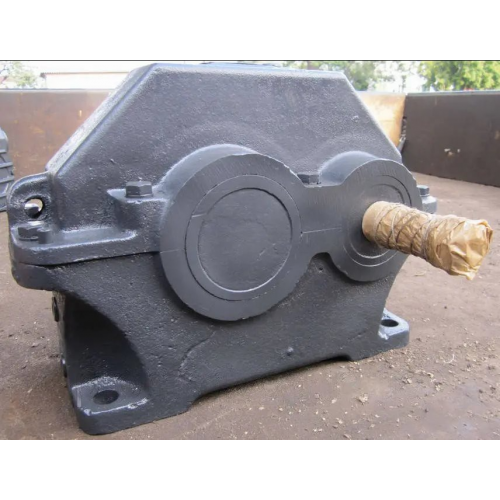

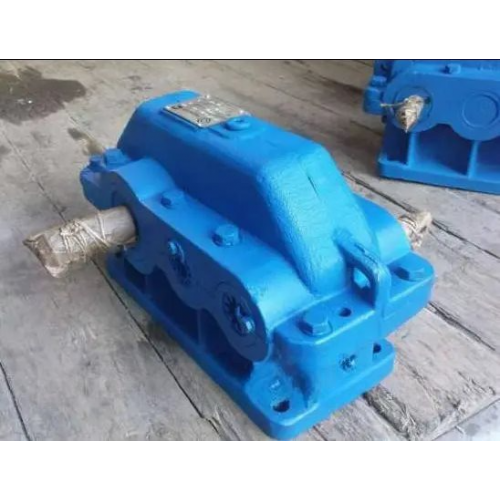

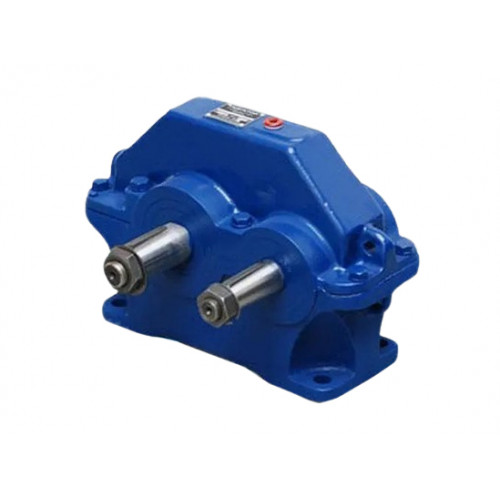

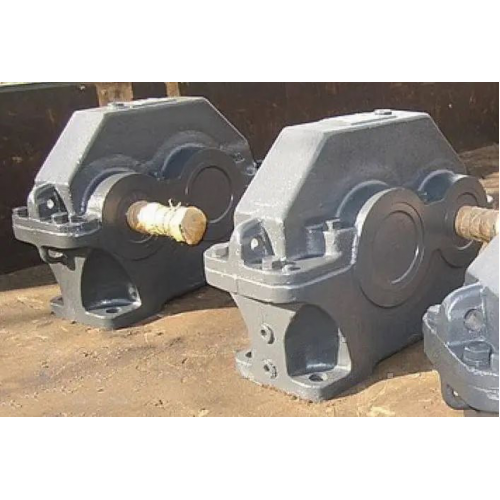

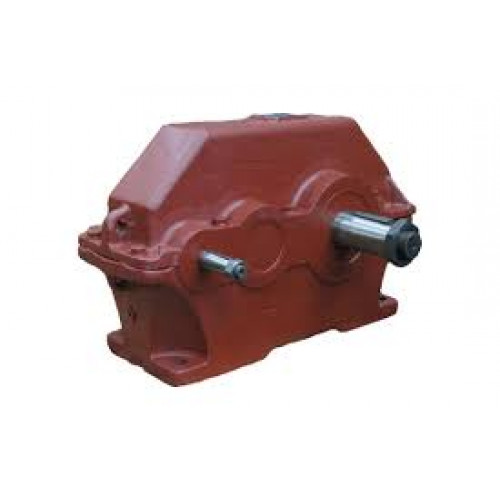

Цилиндрический редуктор ЦУ-100-2.5
Редукторы ЦУ-100-2.5 выполнены в виде одноступенчатого механизма, который имеет межосевое расстояние выходной ступени равное 100 мм. Данный вид редукторов устанавливается в сухом, тропическом и умеренном климате, а также взрывобезопасных помещениях согласно условиям размещения ГОСТ 15150-69. Эксплуатируется с постоянными или переменными нагрузками с периодическими остановками.
Конструкция редуктора ЦУ-100
Технические характеристики редуктора ЦУ-100-2.5
Характеристика | Значение | |
Передаточное число | 2.5 | |
Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу |
630 |
на тихоходном валу | 2240 | |
Номинальный крутящий момент на тихоходном валу, Н.м |
315 | |
КПД | 0.98 | |
Масса, кг | 27 |

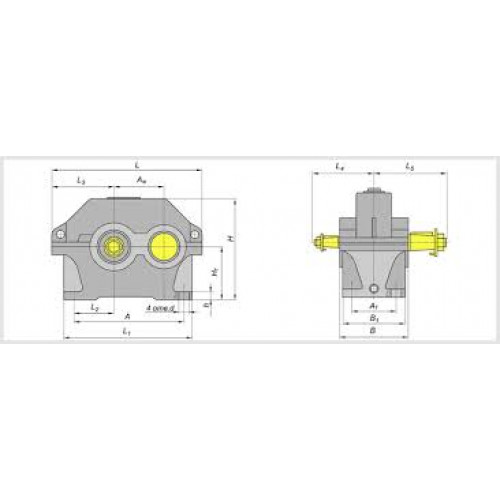

Габаритные и присоединительные размеры редуктора ЦУ-100
Редуктор | Aw | A | A1 | В | В1 | Н | Н1 | h | L | L1 |
ЦУ-100-2.5 | 100 | 224 | 95 | 140 | 132 | 224 | 112 | 22 | 315 | 265 |
Присоединительные размеры выходных валов редуктора ЦУ
Характеристики быстроходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-100 | 25 | М16х1.5 | 60 | 42 | 5 | 13.45 |
Характеристики тихоходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-100 | 35 | М20х1.5 | 80 | 58 | 6 | 18.55 |
Варианты сборки редуктора ЦУ
Пример условного обозначения редуктора ЦУ-100
Чтобы купить редуктор ЦУ нужно заполнить форму заявки на странице товара, а также позвонить по телефонам, указанным на сайте. Для постоянных клиентов присутствует гибкая система скидок. Компания “Промпривод” предлагает широкий ассортимент запасных частей для приборов различных типов. Перед отправкой каждый редуктор проходит проверку в отделе технического контроля. Осуществляем быструю и своевременную доставку редукторов по всем регионам Украины.
