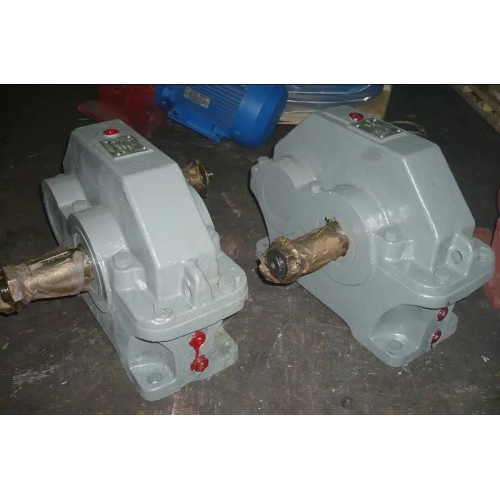

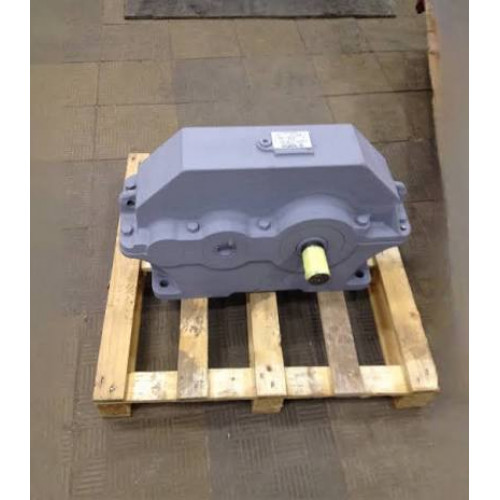

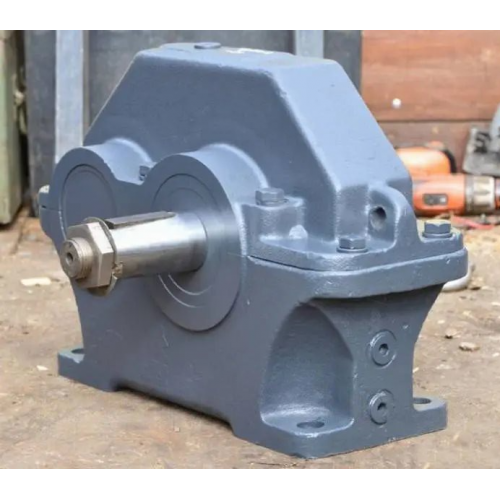

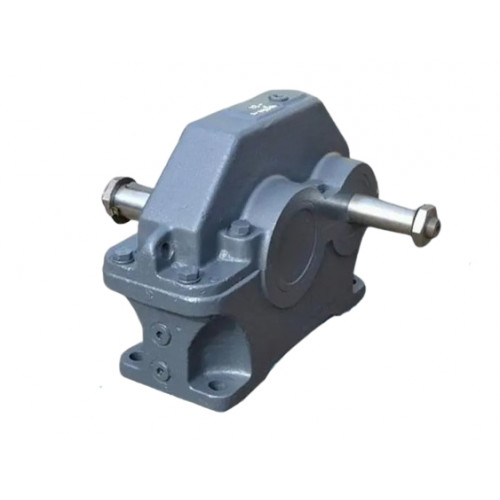

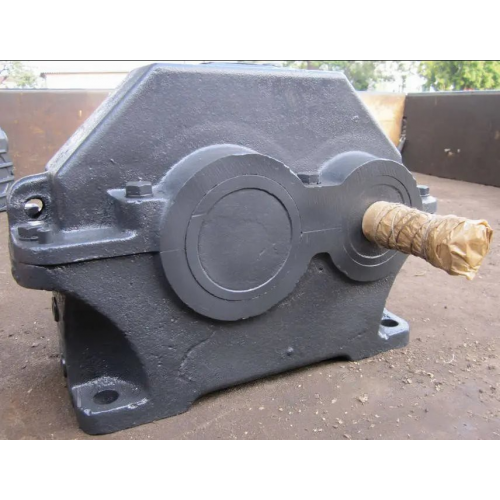

Цилиндрический редуктор ЦУ-100-3.15
Редуктор ЦУ-100-3.15 выполнен в виде одноступенчатого механизма, который размещен в чугунном корпусе. Широко распространен в машиностроении для уменьшения частоты вращения и увеличения крутящего момента. Данный вид редукторов имеет такие условиях применения:
- Периодические остановки при длительной работе.
- Входной вал не должен иметь частоту вращения свыше 1800 об/мин.
- Вращение валов в любую сторону.
- Постоянная или переменная нагрузка.
Конструкция редуктора ЦУ-100
Технические характеристики редуктора ЦУ-100-3.15
Характеристика | Значение | |
Передаточное число | 3.15 | |
Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу |
630 |
на тихоходном валу | 2240 | |
Номинальный крутящий момент на тихоходном валу, Н.м |
315 | |
КПД | 0.98 | |
Масса, кг | 27 |

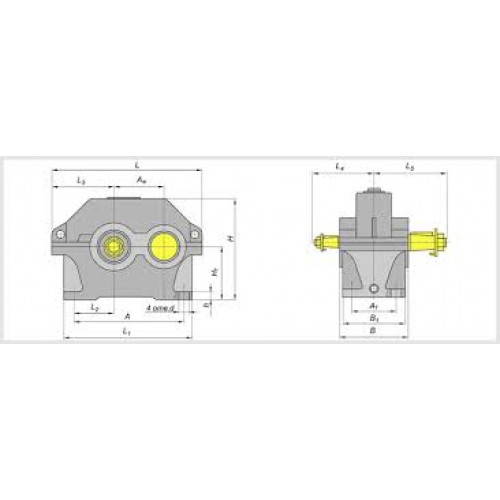

Габаритные и присоединительные размеры редуктора ЦУ-100
Редуктор | Aw | A | A1 | В | В1 | Н | Н1 | h | L | L1 |
ЦУ-100-2.5 | 100 | 224 | 95 | 140 | 132 | 224 | 112 | 22 | 315 | 265 |
Присоединительные размеры выходных валов редуктора ЦУ
Характеристики быстроходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-100 | 25 | М16х1.5 | 60 | 42 | 5 | 13.45 |
Характеристики тихоходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-100 | 35 | М20х1.5 | 80 | 58 | 6 | 18.55 |
Варианты сборки редуктора ЦУ
Пример условного обозначения редуктора ЦУ-100
Чтобы купить редуктор ЦУ нужно заполнить форму заявки на странице товара, а также позвонить по телефонам, указанным на сайте. Для постоянных клиентов присутствует гибкая система скидок. Компания “Промпривод” предлагает широкий ассортимент запасных частей для приборов различных типов. Перед отправкой каждый редуктор проходит проверку в отделе технического контроля. Осуществляем быструю и своевременную доставку редукторов по всем регионам Украины.
