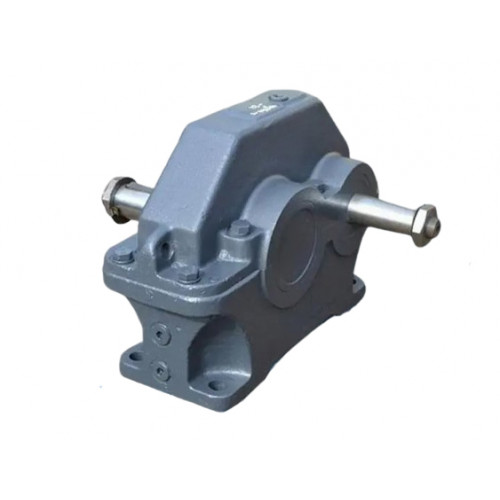

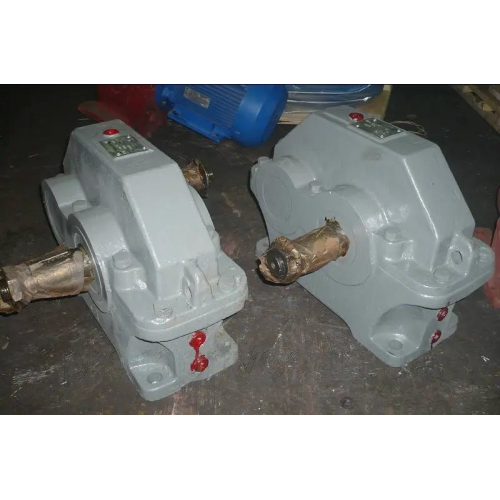

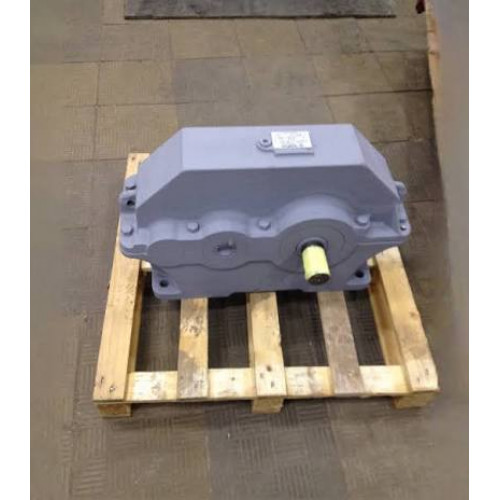

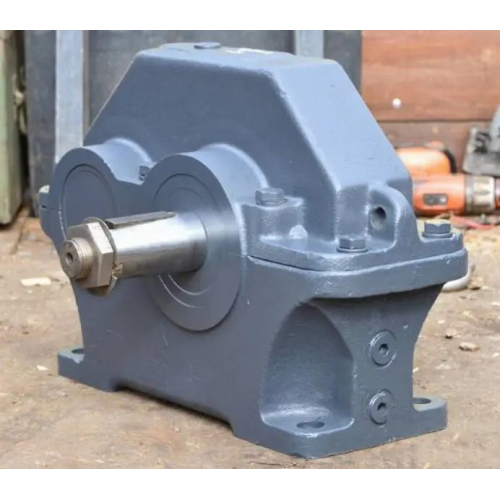

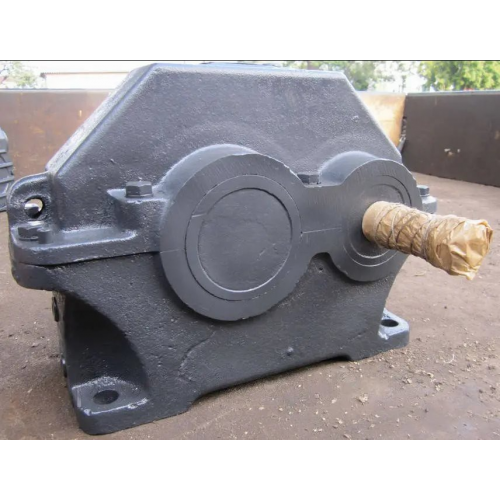

Цилиндрический редуктор ЦУ-100-6.3
Конструкция редуктора ЦУ-100-6.3 представляет собой механизм, который имеет параллельное расположение валов. Данный вид приборов устанавливается в взрывобезопасных помещениях с температурой в пределах от -40˚С до +40˚С. Распространен в сферах общего машиностроения для того, чтобы уменьшить частоту вращения и увеличить крутящий момент. Пример обозначение редуктора ЦУ-100-6.3-11К У2, где:
- ЦУ - тип редуктора.
- 100 - межосевое расстояние тихоходной ступени, мм.
- 6.3 - номинальное передаточное число.
- 11 - вариант сборки.
- К - конический вариант исполнения конца выходного вала.
- У2 - категория размещения согласно стандарта ГОСТ 15150-69.
Конструкция редуктора ЦУ-100
Технические характеристики редуктора ЦУ-100-6.3
Характеристика | Значение | |
Передаточное число | 6.3 | |
Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу |
630 |
на тихоходном валу | 2240 | |
Номинальный крутящий момент на тихоходном валу, Н.м |
315 | |
КПД | 0.98 | |
Масса, кг | 27 |

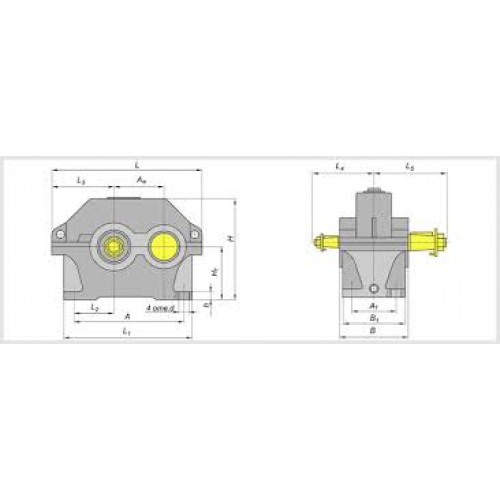

Габаритные и присоединительные размеры редуктора ЦУ-100
Редуктор | Aw | A | A1 | В | В1 | Н | Н1 | h | L | L1 |
ЦУ-100-2.5 | 100 | 224 | 95 | 140 | 132 | 224 | 112 | 22 | 315 | 265 |
Присоединительные размеры выходных валов редуктора ЦУ
Характеристики быстроходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-100 | 25 | М16х1.5 | 60 | 42 | 5 | 13.45 |
Характеристики тихоходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-100 | 35 | М20х1.5 | 80 | 58 | 6 | 18.55 |
Варианты сборки редуктора ЦУ
Пример условного обозначения редуктора ЦУ-100
Чтобы купить редуктор ЦУ нужно заполнить форму заявки на странице товара, а также позвонить по телефонам, указанным на сайте. Для постоянных клиентов присутствует гибкая система скидок. Компания “Промпривод” предлагает широкий ассортимент запасных частей для приборов различных типов. Перед отправкой каждый редуктор проходит проверку в отделе технического контроля. Осуществляем быструю и своевременную доставку редукторов по всем регионам Украины.
