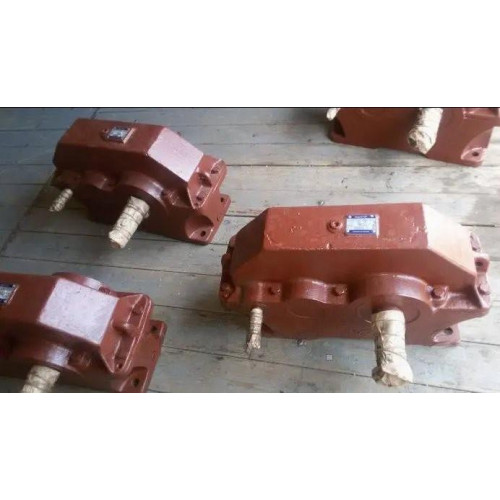

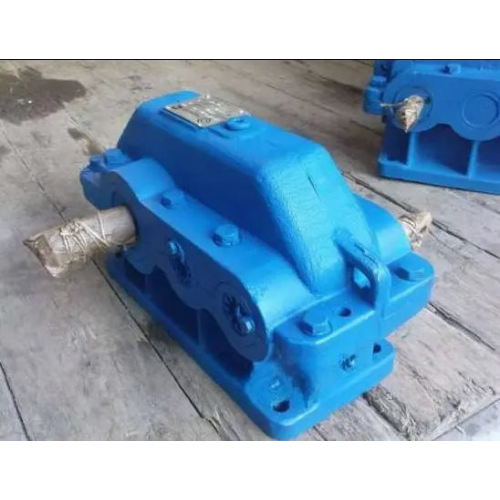

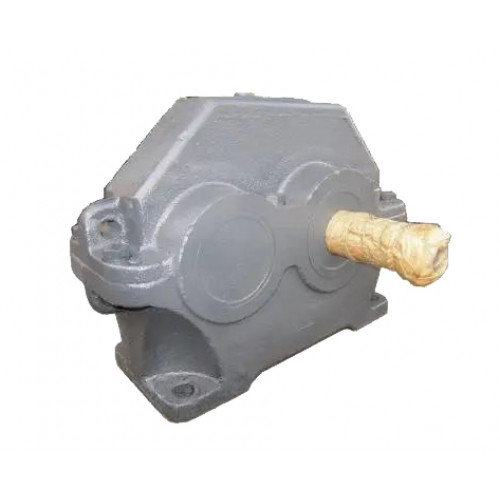

Цилиндрический редуктор ЦУ-160-2.5
Чтобы увеличить крутящий момент и уменьшить частоту вращения разнообразных машин и механизмов необходимо использовать редукторы ЦУ-160-2.5. Данный вид механизмов используется в окружающей среде с сухим, влажным или умеренным климатом. Пример условного обозначения редуктора ЦУ-160-2.5-12К У2, где:
- ЦУ - тип редуктора.
- 160 - межосевое расстояние выходной ступени, мм.
- 2.5 - номинальное передаточное число.
- 12 - вариант сборки.
- К - коническое исполнение конца выходного вала.
- У2 - климатическое исполнение и категория размещения согласно ГОСТ 15150-69.
Конструкция редуктора ЦУ-160
Технические характеристики редуктора ЦУ-160-2.5
Характеристика | Значение | |
Передаточное число | 2.5 | |
Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу |
1250 |
на тихоходном валу | 4500 | |
Номинальный крутящий момент на тихоходном валу, Н.м |
1250 | |
КПД | 0.98 | |
Масса, кг | 78 |
Габаритные и присоединительные размеры редуктора ЦУ-160
Редуктор | Aw | A | A1 | В | В1 | Н | Н1 | h | L | L1 |
ЦУ-160-2.5 | 160 | 355 | 125 | 185 | 175 | 335 | 170 | 28 | 475 | 405 |
Присоединительные размеры выходных валов редуктора ЦУ
Характеристики быстроходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-160 | 45 | М30х2.0 | 110 | 82 | 12 | 23.45 |
Характеристики тихоходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-160 | 55 | М36х3.0 | 110 | 82 | 14 | 28.95 |
Варианты сборки редуктора ЦУ
Пример условного обозначения редуктора ЦУ-160
Чтобы купить редуктор ЦУ нужно заполнить форму заявки на странице товара, а также позвонить по телефонам, указанным на сайте. Для постоянных клиентов присутствует гибкая система скидок. Компания “Промпривод” предлагает широкий ассортимент запасных частей для приборов различных типов. Перед отправкой каждый редуктор проходит проверку в отделе технического контроля. Осуществляем быструю и своевременную доставку редукторов по всем регионам Украины.
