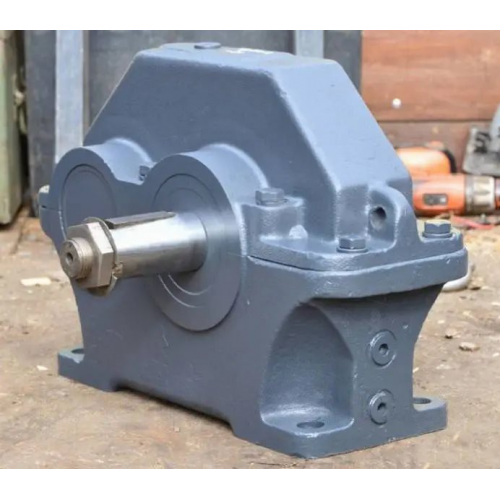

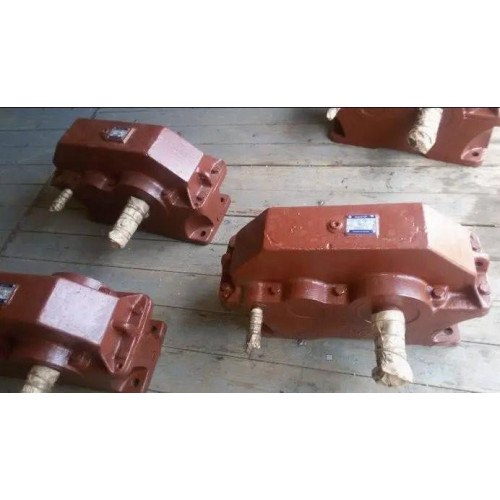

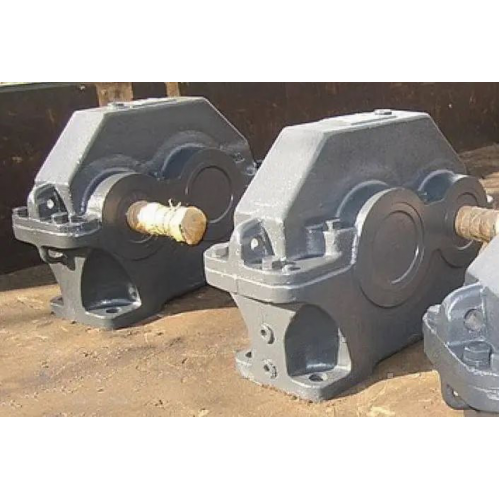

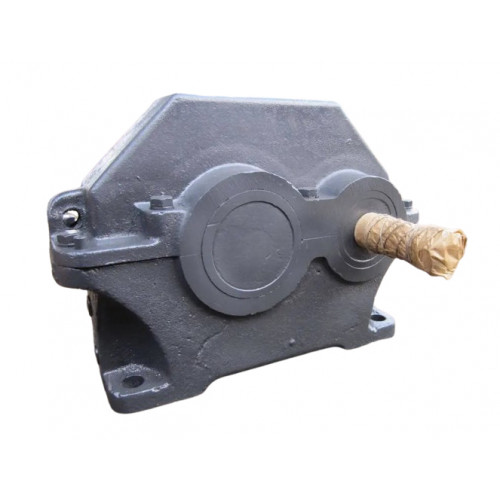

Цилиндрический редуктор ЦУ-200-2.5
Одноступенчатый редуктор ЦУ-200-2.5 имеет вид механизма с параллельным расположением валов. Широко применяется в различных отраслях машиностроения для того, чтобы:
- Увеличить крутящий момент.
- Уменьшить частоту вращения.
Эксплуатируется в сухом, тропическом или умеренном климате с температурой в пределах от -40˚С до +40˚С согласно стандарта ГОСТ 15150-69. Возможно вращение валов в любую сторону.
Конструкция редуктора ЦУ-200
Технические характеристики редуктора ЦУ-200-2.5
Характеристика | Значение | |
Передаточное число | 2.5 | |
Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу |
2800 |
на тихоходном валу | 6300 | |
Номинальный крутящий момент на тихоходном валу, Н.м |
2500 | |
КПД | 0.98 | |
Масса, кг | 135 |
Габаритные и присоединительные размеры редуктора ЦУ-200
Редуктор | Aw | A | A1 | В | В1 | Н | Н1 | h | L | L1 |
ЦУ-200-2.5 | 200 | 437 | 165 | 212 | 200 | 425 | 212 | 36 | 670 | 580 |
Присоединительные размеры выходных валов редуктора ЦУ
Характеристики быстроходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-200 | 55 | М36х3.0 | 110 | 82 | 14 | 28.95 |
Характеристики тихоходного вала
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-200 | 70 | М48х3.0 | 140 | 105 | 18 | 36.38 |
Варианты сборки редуктора ЦУ
Пример условного обозначения редуктора ЦУ-200
Чтобы купить редуктор ЦУ нужно заполнить форму заявки на странице товара, а также позвонить по телефонам, указанным на сайте. Для постоянных клиентов присутствует гибкая система скидок. Компания «Промпривод» предлагает широкий ассортимент запасных частей для приборов различных типов. Перед отправкой каждый редуктор проходит проверку в отделе технического контроля. Осуществляем быструю и своевременную доставку редукторов по всем регионам Украины.
