Редуктор 1Ц3Н-450
Редуктор 1Ц3Н-450 зубчатый цилиндрический трехступенчатый узкий горизонтальный общего назначения служит для увеличения показателей крутящего момента и уменьшения значения частоты вращения. Используется данный тип оборудования в макроклиматических районах, характеризующихся умеренным климатом (тип исполнения - У), сухим/влажным тропическим климатом (тип исполнения - Т), категория размещения 1/2/3/4 (эксплуатация на открытом воздухе/под навесом, а также в условиях закрытых помещений и в помещениях, оснащенных системой регулирования климата). Особенностями тихоходного вала является то, что его исполнение может быть коническим (стандартным), цилиндрическим (нюансы уточняются при заказе), иметь вид зубчатой муфты или полым шлицевым.
Условия применения редуктора 1Ц3Н-450
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 1515069.
Преимущества работы с нами
1. Максимально быстрая отгрузка – всегда в оговоренный срок.
2. Опытные специалисты.
3. Товар отличного качества.
4. Гарантия на каждую покупку.
5. Выгодные цены.
6. Отправим заказ любым перевозчиком, по Харькову доставим собственным транспортом.
Размеры редуктора 1Ц3Н-450
|
Передаточное отношение |
31,5; 40; 50; 63; 80; 100; 125; 160; 200 |
|
|
Нагрузка на вал, Н |
на быстроходный вал |
4000 |
|
на тихоходный вал |
71000 |
|
|
на т/х вал с зубчатой муфтой |
95000 |
|
|
Момент кручения на тихоходном валу, Н.м |
40000 |
|
|
КПД |
0,96 |
|
|
Масса, кг |
1700 |
|
Размеры редуктора с зубчатой передачей и тремя ступенями
|
Aw т |
Aw п |
Aw б |
B |
B 1 |
B 2 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
|
450 |
280 |
200 |
630 |
515 |
590 |
955 |
475 |
50 |
1580 |
570 |
310 |
500 |
430 |
650 |
35 |
Габариты валов, которые производятся в цилиндрической форме
|
Вал быстроходный |
Вал тихоходный |
||||||
|
d |
l |
b |
t |
d |
l |
b |
t |
|
50k6 |
110 |
14 |
53,5 |
160m6 |
300 |
40 |
169 |
Размеры выходного вала, который сделан в виде полумуфты
|
b |
d |
d 1 |
d 2 |
d 3 |
L |
l |
l 1 |
Зацепление |
|
|
m |
z |
||||||||
|
50 |
420 |
200 |
160F8 |
230 |
440 |
15 |
70 |
10 |
40 |
Размеры для присоединения к тихоходному валу приборов управления
|
b |
d |
d 1 |
d 2 |
d 3 |
L |
|
5 |
180h9 |
75h9 |
55 |
М8х20 |
340 |

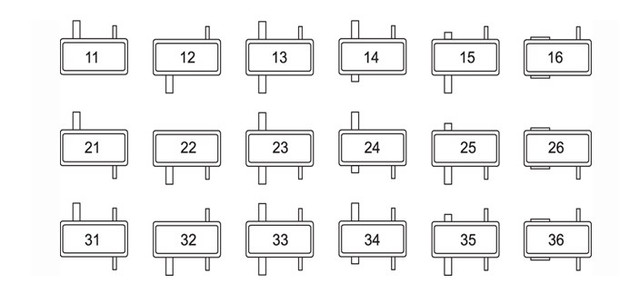

Варианты сборки редуктора

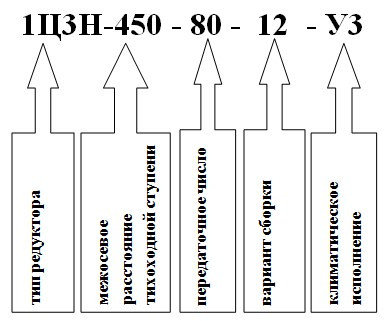

Условное обозначение редуктора 1Ц3Н-450
