Редуктор цилиндрический 1Ц3У-250

Артикул 458302595
В наличии
Новый отзыв или комментарий
Войти с помощью
Оцените товар
Отправить
Цену уточняйте
К сравнению
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Узнать цену

Редуктор 1Ц3У-250

Редукторы цилиндрические трехступенчатые узкие горизонтальные общемашиностроительного применения типа 1Ц3У-200, предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редуктора 1Ц3У-250

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа постоянная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 1515069.

Преимущества работы с нами


1. Максимально быстрая отгрузка – всегда в оговоренный срок.
2. Опытные специалисты.
3. Товар отличного качества.
4. Гарантия на каждую покупку.
5. Выгодные цены.
6. Отправим заказ любым перевозчиком, по Харькову доставим собственным транспортом.

Чертеж редуктора 1Ц3У

Размеры редуктора 1Ц3У-250

Передаточное отношение

16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200

Нагрузка на вал, Н

на быстроходный вал

2240

на тихоходный вал

18000

Мкр на тихоходном валу, Н.м

5000

КПД

0,96

Вес, кг

335

Размеры редуктора с зубчатой передачей и тремя ступенями

Aw т

Aw п

Aw б

A

A 1

B

B 1

H

H 1

h

L

L 1

L 2

L 3

L 4

L 5

d

250

160

125

750

218

290

280

530

265

36

950

825

212

290

236

335

28

Размеры валов редуктора, которые изготавливаются в виде конуса

Размеры валов редуктора, которые изготавливаются в виде конуса

Вал на входе

Вал на выходе

d

d 1

l

l 1

b

t

d

d 1

l

l 1

b

t

30

М20х1,5

80

58

5

15,55

90

М64х4,0

170

130

22

46,75

Размеры валов редуктора, которые производятся в виде цилиндра

Размеры валов редуктора, которые производятся в виде цилиндра

Вал на входе

Вал на выходе

d

l

b

t

d

l

b

t

25k6

58

8

28

85m6

170

22

90

 Габариты выходного вала цилиндрического редуктора, который выполнен в виде полумуфты

Габариты выходного вала цилиндрического редуктора, который выполнен в виде полумуфты:

b

d

d 1

d 2

d 3

L

l

l 1

Зацепление

m

z

30

232

150

120F8

170

236

10

50

4

56

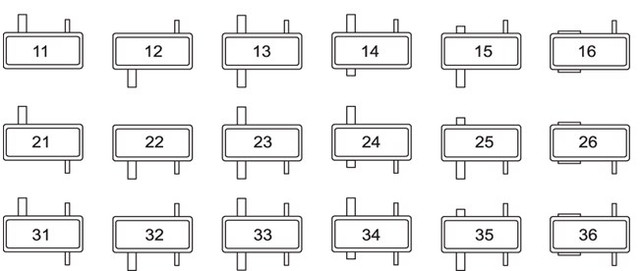

ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ

Варианты сборки редуктора

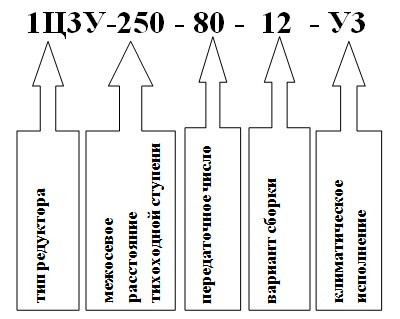

УСЛОВНОЕ ОБОЗНАЧЕНИЕ РЕДУКТОРА 1Ц3У-250

УСЛОВНОЕ ОБОЗНАЧЕНИЕ РЕДУКТОРА 1Ц3У-250

КПД 96%
Электродвигатель отечественный
Цвет синий, красный, серый
Тип редуктора Цилиндрический
Термообработка зубъев да
Расположение валов редуктора Горизонтальное
Материал изготовления валов сталь 45 и 40Х
Количество рабочих ступеней 3
Типы валов конический, цилиндрический, в виде зубчатой муфты
Состояние Новое
Межосевое расстояние 250 мм
Гарантия 3 года
Вес 355 кг
Страна производитель Украина
Количество масла в редукторе 18.4 л
Диаметр оси вала по согласованию
Тип Редуктор
Материал корпуса Чугун
