Редуктор 1Ц3У-315

Редуктор 1Ц3У-315 - это цилиндрический трехступенчатый горизонтальный редуктор общемашиностроительного назначения.
Редуктор типа 1ЦЗУ – прочный и высокоустойчивый к условиям работы повышенной сложности, поэтому с успехом применяется в машиностроении, нефтеперерабатывающем производстве, сельском хозяйстве и на предприятиях связи.

Условия применения редуктора 1Ц3У-315

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа постоянная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1800 об/мин;
  • атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • климатические исполнения У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 1515069.

Преимущества работы с нами


1. Максимально быстрая отгрузка – всегда в оговоренный срок.
2. Опытные специалисты.
3. Товар отличного качества.
4. Гарантия на каждую покупку.
5. Выгодные цены.
6. Отправим заказ любым перевозчиком, по Харькову доставим собственным транспортом.

Чертеж редуктора 1Ц3У

Размеры редуктора 1Ц3У-315

Передаточное отношение

31,5; 40; 50; 63; 80; 100; 125; 160; 200

Нагрузка на вал, Н

на быстроходный вал

1120

на тихоходный вал

31500

на т/х вал с зубчатой муфтой

40000

Мкр на тихоходном валу, Н.м

10000

КПД

0,97

Масса, кг

580

Размеры редуктора 1Ц3У-315 с зубчатой передачей и тремя ступенями

Aw т

Aw п

Aw б

B

B 1

B 2

H

H 1

h

L

L 1

L 2

L 3

L 4

L 5

d

315

200

125

395

260

318

685

335

35

1135

415

215

360

270

420

28

Габариты валов цилиндрического трехступенчатого горизонтального редуктора 1Ц3У-315, которые производятся в виде цилиндра

Габариты валов цилиндрического трехступенчатого горизонтального редуктора 1Ц3У-315, которые производятся в виде цилиндра

Вал на входе

Вал на выходе

d

l

b

t

d

l

b

t

30k6

80

8

33

110m6

210

28

116

Размеры выходного вала цилиндрического редуктора 1Ц3У-315, который выполнен в виде полумуфты

b

d

d 1

d 2

d 3

L

l

l 1

Зацепление

m

z

30

252

130

110F8

140

275

10

60

6

40

Размеры выходного вала цилиндрического редуктора 1Ц3У-315, который выполнен в виде полумуфты

Размеры для присоединения к тихоходному валу приборов управления

b

d

d 1

d 2

d 3

L

5

110h9

75h9

55

М8х20

200

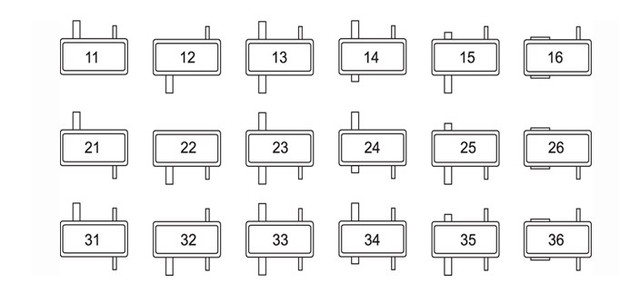

ВАРИАНТЫ СБОРКИ РЕДУКТОРА

ВАРИАНТЫ СБОРКИ РЕДУКТОРА

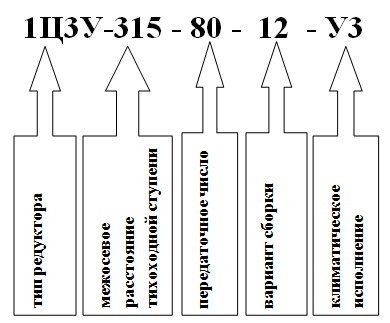

Условное обозначение редуктора 1Ц2У-315

Условное обозначение редуктора 1Ц2У-315

Цвет синий, красный, серый
Тип редуктора Цилиндрический
Термообработка зубъев да
Расположение валов редуктора Горизонтальное
Материал изготовления валов сталь 45 и 40Х
Количество рабочих ступеней 3
Типы валов конический, цилиндрический, в виде зубчатой муфты
Состояние Новое
Межосевое расстояние 315 мм
Гарантия 3 года
Вес 580 кг
Страна производитель Украина
Количество масла в редукторе 60 л
Диаметр оси вала по согласованию
Тип Редуктор
Материал корпуса Чугун
КПД 97%
Электродвигатель отечественный
