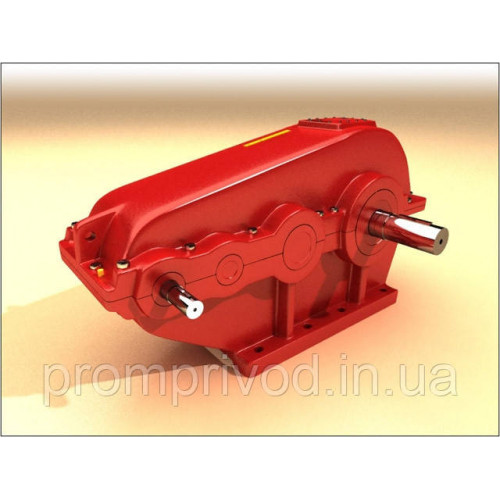

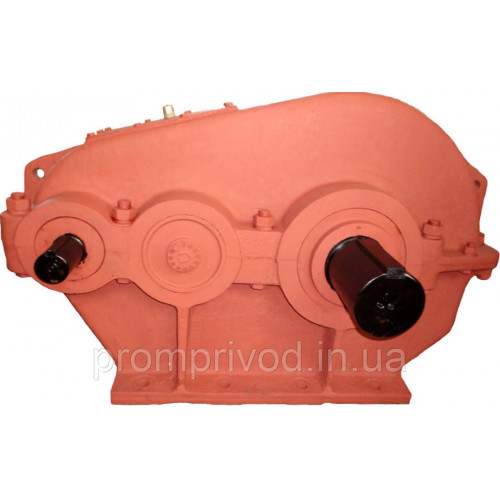

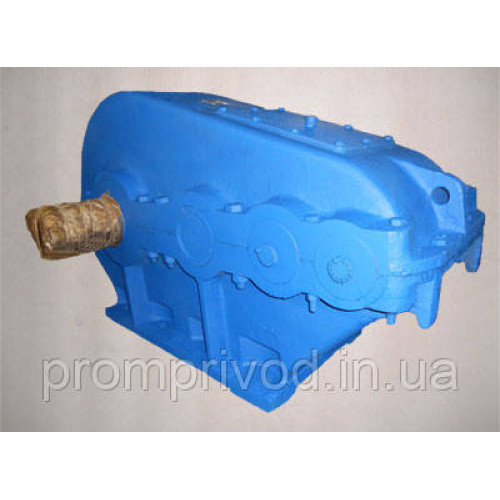

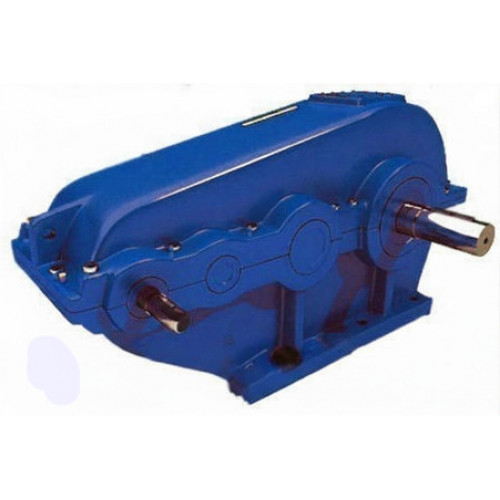

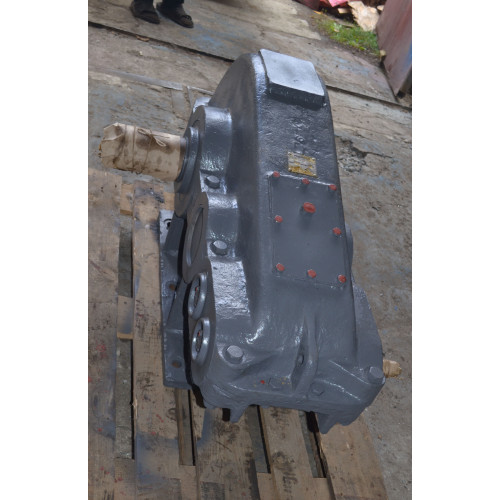

Редуктори ЦТНД-500 належать до загального типу ЦТНД, який являє собою редуктори циліндричного типу, які виготовляються з металу найміцнішого, який обладнаний передачами, розроблені вони радянським інженером М.Н. Нововиковим. Редуктори ЦТНД-500 можуть використовуватися в приводах автомобілів, а також інших механізмах, покликаних підіймати та пересування досить великих за вагою вантажів. Пристрій може змінювати крутний момент, а також частоту руху валів.
А редуктор ЦТНД-500 широко застосовується в приводах багатьох автомобілів або будь-яких складних механізмів. Це двоступеневі пристрої, які можуть вести роботу в безперервному режимі або з зупинками. редуктори ЦТНД-500 обертає вали в різні боки. Важливо звернути увагу на зовнішнє середовище, у якому передбачається використання редуктора ЦТНД, не має бути запиленості повітря, щоб вона не перевищувала десяти міліграмів на 1 кубічний метр. Крім того, важливо проводити регулярне змащування всіх деталей редуктора ЦТНД-500 спеціальним захисним засобом. Якщо всі умови вище названі дотримуватисямуться, редуктор ЦТНД-500 працюватиме максимально тривалий термін і приноситиме максимальну користь.
Технічні параметри редуктора ЦТНД-500:
|
Передавальне відношення |
Навантаження, що діє на вихідний вал, Н |
Момент кручення на виході, Нм |
ККД, % |
Вага пристрою, кг |
|
63; 80; 100; 125; 160 |
42200 |
28500 |
96 |
1448 |

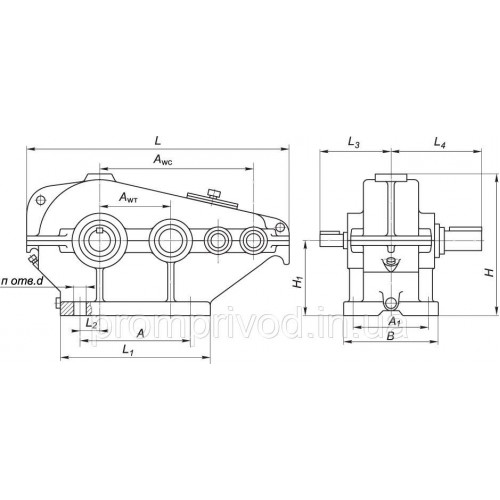

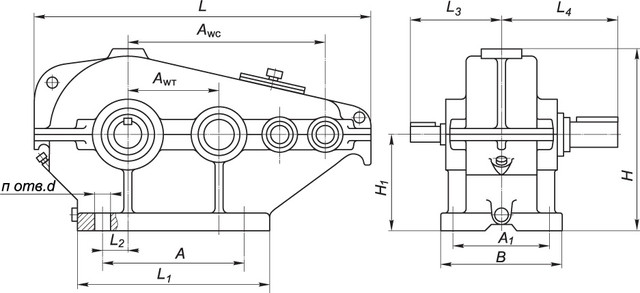

Розміри редуктора ЦТНД-500 з передаванням Нововикова:
|
AWT |
Awc |
A |
A1 |
B |
H |
H1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
|
500 |
1015 |
915 |
400 |
490 |
985 |
500 |
1720 |
1080 |
215 |
340 |
517 |
33 |
8 |
Розміри циліндричних валів редуктора ЦТНД-500:
|
Швидкохідний вал |
Тихохідний вал |
||||||
|
d |
l |
b |
t |
d |
l |
b |
t |
|
50 |
82 |
14 |
53.5 |
160 |
240 |
40 |
169 |
Нижче наведені варіанти збирання циліндричного редуктора ЦТНД-500 із зачепленням Новакова:
