Редуктор ЦТНД-500

Артикул 459140417
В наличии
Новый отзыв или комментарий
Войти с помощью
Оцените товар
Отправить
81 000 грн
К сравнению
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки

Редукторы ЦТНД-500 относятся к общему типу ЦТНД, который представляет собой редукторы цилиндрического типа, которые изготавливаются из металла наиболее прочного, который оснащен передачами, разработаны они советским инженером М.Н. Новиковым. Редукторы ЦТНД-500 могут использоваться в приводах автомобилей, а также других механизмах, призванных производить подъем и передвижение достаточно внушительных по весу грузов. Устройство может изменять крутящий момент, а также частоту движения валов.

А редуктор ЦТНД-500 широко применяется в приводах многих автомобилей или любых сложных механизмов. Это двухступенчатые устройства, которые могут вести работу в непрерывном режиме или же с остановками. редукторы ЦТНД-500 вращает валы в разные стороны. Важно обратить внимание на внешнюю среду, в которой предполагается использование редуктора ЦТНД, не должно быть запыленности воздуха, чтобы она не превышала десяти миллиграмм на 1 кубический метр. Кроме того важно проводить регулярное смазывание всех деталей редуктора ЦТНД-500 специальным защитным средством. Если все условия вышеназванные будут соблюдаться, редуктор ЦТНД-500 будет работать максимально длительный срок и приносить максимальную пользу.

Технические параметры редуктора ЦТНД-500:

Передаточное отношение

Нагрузка, действующая на выходной вал, Н

Момент кручения на выходе, Нм

КПД, %

Вес устройства, кг

63; 80; 100; 125; 160

42200

28500

96

1448

Размеры редуктора ЦТНД-500 с передачей Новикова:

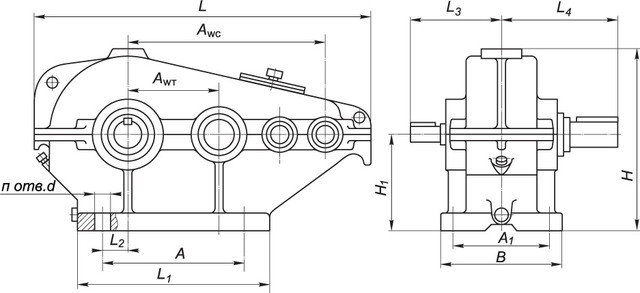

Габаритные и присоединительные размеры редуктора ЦТНД

AWT

Awc

A

A1

B

H

H1

L

L1

L2

L3

L4

d

n

500

1015

915

400

490

985

500

1720

1080

215

340

517

33

8

Размеры цилиндрических валов редуктора ЦТНД-500:

Размеры цилиндрических валов редуктора ЦТНД

Быстроходный вал

Тихоходный вал

d

l

b

t

d

l

b

t

50

82

14

53.5

160

240

40

169

Ниже приведены варианты сборки цилиндрического редуктора ЦТНД-500 с зацеплением Новикова:

Варианты сборки редуктора с зацеплением Новикова ЦТНД

Для приобретения редуктора вам необходимо знать, как расшифровываются обозначения в его названии:

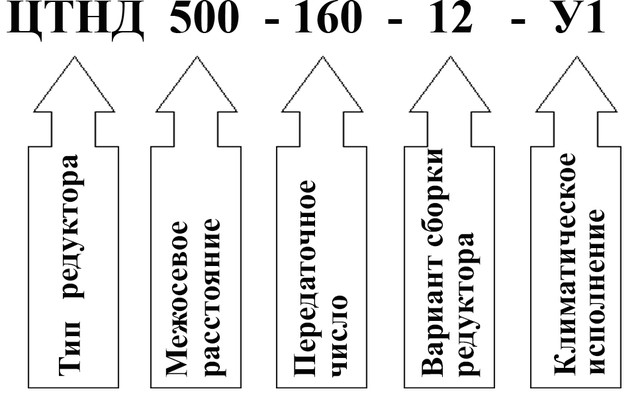

Пример условного обозначения редуктора ЦТНД-500

Материал изготовления валов стали 45 и 40Х
Количество рабочих ступеней 3
Типы валов цилиндрический
Тип комплектующего Корпус
Состояние Новое
Гарантия 3 года
Цвет корпуса синий, красный, серый
Страна производитель Украина
Количество масла в редукторе 75 л
Диаметр оси вала по согласованию
Тип Редуктор
Материал корпуса Чугун
КПД 96%
Электродвигатель отечественный
Крутящий момент на выходном валу 28500 Нм
Вес редуктора 1448 кг
Тип редуктора Цилиндрический
Термообработка зубъев да
