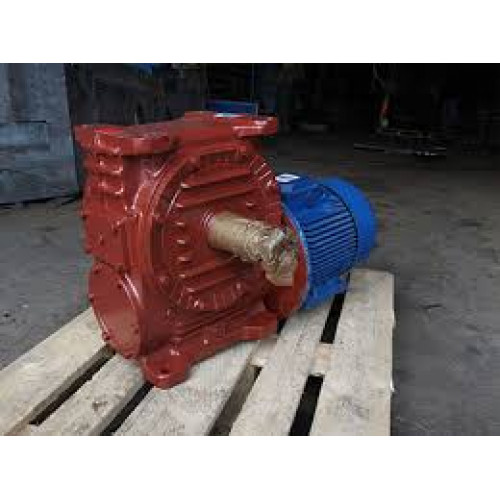

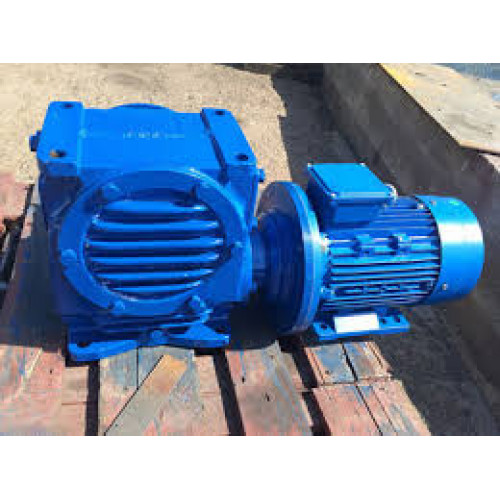

Червячный мотор-редуктор МЧ-100
Одноступенчатый мотор-редуктор МЧ-100 является своего рода приводом для передачи крутящего момента другим механизмам. Состоит он из червячного редуктора и электродвигателя. Его суммарное межосевое расстояние равно 100 мм.
Мотор-редуктор МЧ-100 имеет ряд условий для применения:
• неагрессивная рабочая среда со степенью запыленности до 10 мг/м3,
• длительная работа при разных типах нагрузки,
• вращение вала в любом из нужных направлений.
На нашем сайте Вы можете быстро и легко купить мотор-редуктор МЧ-100. Для этого нужно всего лишь позвонить по указанному на сайте номеру или оформить заявку онлайн. Товар у нас только высочайшего качества, а цена от производителя.
Приобретая у нас, Вы также получаете:
• оригинальный паспорт,
• гарантию 36 месяцев,
• оперативную доставку в любую точку Украины.
Схема габаритных и присоединительных размеров мотор-редуктора МЧ-100
Aw |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
d |
L |
D |
не более |
|||||||||||||
100 |
194 |
175 |
140 |
225 |
312 |
200 |
18 |
240 |
200 |
373 |
19 |
450 |
350 |
Габаритные размеры цилиндрического вала МЧ-100:
d |
d1 |
l |
l1 |
l2 |
b |
b1 |
t |
t1 |
45 |
М30×2 |
110 |
86 |
90 |
12 |
14 |
23.45 |
49 |
Габаритные размеры полого вала МЧ-100:
d |
d1 |
l |
l1 |
b |
t |
D×m×H8 |
46 |
35 |
205 |
90 |
10 |
38.3 |
45×2×Н8 |
Варианты сборки червячного мотор-редуктора МЧ-100:
Варианты расположения червячной пары относительно валов в червячном мотор редукторе МЧ-100:
Технические характеристики червячного мотор-редуктора МЧ-100
Скорость вращения выходного вала, об/мин |
Момент кручения на выходе, Нм |
Мотор |
Масса устройства, кг |
Допускаемое значение нагрузки на вал, Н |
|
Мощность, кВт |
Марка двигателя |
||||
9 |
356 |
0.55 |
АИР80В8 |
80 |
5000 |
12 |
267 |
0.55 |
АИР71В6 |
72 |
|
360 |
0.75 |
АИР80А6 |
76 |
||
15 |
224 |
0.55 |
АИР71В6 |
72 |
|
400 |
1.1 |
АИР80В6 |
80 |
||
18 |
243 |
0.75 |
АИР71В4 |
72 |
|
356 |
1.1 |
АИР80А4 |
76 |
||
22 |
208 |
0.75 |
АИР71В4 |
72 |
|
400 |
1.5 |
АИР80В4 |
80 |
||
28 |
363 |
1.5 |
АИР80В4 |
80 |
|
480 |
2.2 |
АИР90L4 |
85 |
||
35 |
432 |
2.2 |
АИР90L4 |
85 |
|
500 |
3 |
АИР100S4 |
94 |
||
45 |
360 |
2.2 |
АИР90L4 |
85 |
|
490 |
3 |
АИР100S4 |
94 |
||
56 |
308 |
2.2 |
АИР90L4 |
85 |
|
470 |
4 |
АИР100L4 |
97 |
||
71 |
335 |
3 |
АИР100S4 |
94 |
|
490 |
5.5 |
АИР112М4 |
115 |
||
90 |
361 |
4 |
АИР100L4 |
97 |
|
496 |
5.5 |
АИР112М4 |
115 |
||
112 |
300 |
4 |
АИР100L4 |
97 |
|
413 |
5.5 |
АИР112М4 |
115 |
||
140 |
334 |
5.5 |
АИР112М4 |
115 |
|
455 |
7.5 |
АИР132S4 |
140 |
||
180 |
358 |
7.5 |
АИР132S4 |
140 |
|
490 |
11 |
АИР1132М4 |
151 |

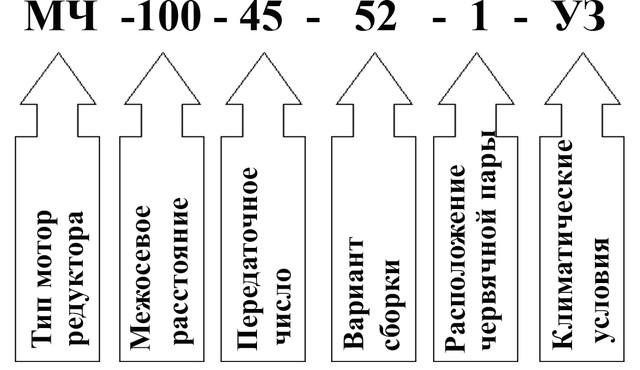

Схема условных обозначений мотор-редуктора МЧ-100
