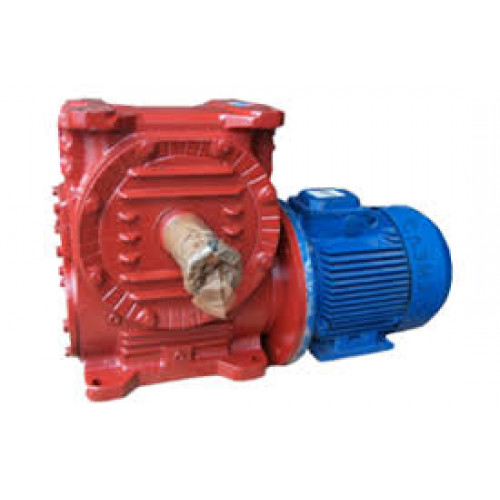

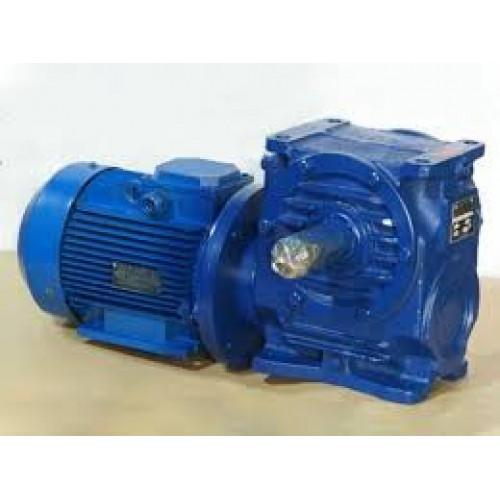

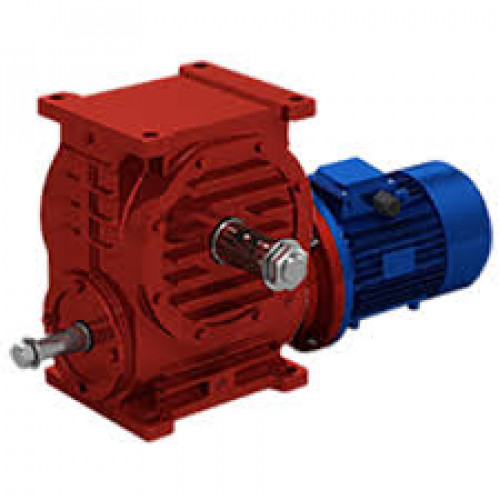

Червячный мотор-редуктор МЧ-160
Мотор-редуктор МЧ-160 – это устройство для общепромышленного назначения. Его целью является передача своего крутящего момента другим механизмам. Конструктивно состоит из червячного редуктора и электропривода.
Червячный мотор-редуктор МЧ-160 может работать длительное время без остановок. Для увеличения срока службы и предотвращение преждевременного выхода из строя, рекомендуют не эксплуатировать его в агрессивной среде и в среде с запыленностью, более 10 мг/м3.
На нашем сайте Вы можете быстро и легко купить мотор-редуктор МЧ-160. Для этого нужно всего лишь позвонить по указанному на сайте номеру или оформить заявку онлайн. Товар у нас только высочайшего качества, а цена от производителя.
Приобретая у нас, Вы также получаете:
• оригинальный паспорт,
• гарантию 36 месяцев,
• оперативную доставку в любую точку Украины.
Схема габаритных и присоединительных размеров мотор-редуктора МЧ-160
Aw |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
d |
L |
D |
не более |
|||||||||||||
160 |
282 |
280 |
230 |
280 |
500 |
300 |
30 |
350 |
300 |
551 |
22 |
650 |
450 |
Габаритные размеры цилиндрического вала МЧ-160:
d |
d1 |
l |
l1 |
l2 |
b |
b1 |
t |
t1 |
70 |
М48×3 |
140 |
105 |
140 |
18 |
36.375 |
20 |
75 |
Габаритные размеры полого вала МЧ-160:
d |
d1 |
l |
l1 |
b |
t |
D×m×H8 |
72 |
60 |
275 |
130 |
18 |
64.4 |
70×2.5×Н8 |
Варианты сборки червячного мотор-редуктора МЧ-160:
Варианты расположения червячной пары относительно валов в червячном мотор редукторе МЧ-160:
Технические характеристики червячного мотор-редуктора МЧ-160
Скорость вращения выходного вала, об/мин |
Момент кручения на выходе, Нм |
Мотор |
Масса устройства, кг |
Допускаемое значение нагрузки на вал, Н |
|
Мощность, кВт |
Марка двигателя |
||||
9 |
971 |
1.5 |
АИР100LА8 |
214 |
15000 |
1300 |
2.2 |
АИР112МА8 |
216 |
||
12 |
1068 |
2.2 |
АИР100L6 |
203 |
|
1300 |
3 |
АИР112МА6 |
216 |
||
15 |
1222 |
3 |
АИР112МА6 |
216 |
|
1500 |
4 |
АИР112МВ6 |
217 |
||
18 |
971 |
3 |
АИР100S4 |
199 |
|
1295 |
4 |
АИР100L4 |
202 |
||
22 |
1111 |
4 |
АИР100L4 |
202 |
|
1500 |
5.5 |
АИР112М4 |
220 |
||
28 |
1332 |
5.5 |
АИР112М4 |
220 |
|
1600 |
7.5 |
АИР132S4 |
245 |
||
35 |
1473 |
7.5 |
АИР132S4 |
245 |
|
1800 |
11 |
АИР132М4 |
256 |
||
45 |
1798 |
11 |
АИР132М4 |
256 |
|
2000 |
15 |
АИР160S4 |
305 |
||
56 |
1049 |
7.5 |
АИР132S4 |
245 |
|
1538 |
11 |
АИР132М4 |
256 |
||
71 |
1228 |
11 |
АИР132М4 |
256 |
|
1675 |
15 |
АИР160S4 |
305 |
||
90 |
1353 |
15 |
АИР160S4 |
305 |
|
1900 |
22 |
АИР180S4 |
345 |
||
112 |
1126 |
15 |
АИР160S4 |
305 |
|
1500 |
22 |
АИР180S4 |
345 |
||
140 |
1336 |
22 |
АИР180S4 |
345 |
|
1600 |
30 |
АИР180М4 |
365 |
||
180 |
1433 |
30 |
АИР180М4 |
365 |
|
1800 |
45 |
АИР200L4 |
425 |

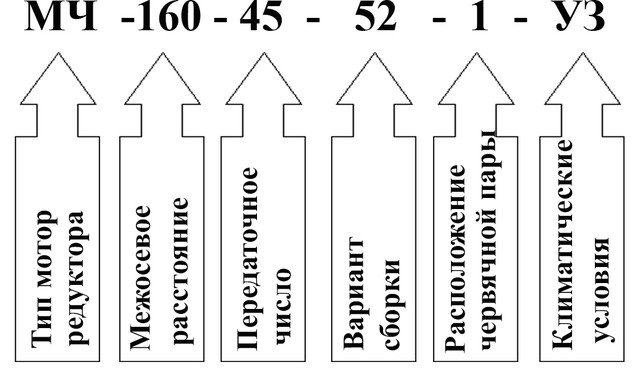

Схема условных обозначений мотор-редуктора МЧ-160
