Редуктор 1Ц2У-250
Редуктор 1Ц2У-250 является цилиндрическим двухступенчатым горизонтальным редуктором общемашиностроительного применения с межосевым расстоянием тихоходной ступени 250 мм и предназначен для изменения крутящих моментов за счёт уменьшения частоты вращения выходного вала.
Условия эксплуатации редукторов:
- нагрузка постоянная и переменная,одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Габаритные и присоединительные размеры редуктора 1Ц2У-250:
AWT |
AWб |
A |
B |
B1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
250 |
160 |
670 |
280 |
218 |
515 |
265 |
32 |
825 |
730 |
212 |
290 |
265 |
335 |
28 |
Размеры конических валов цилиндрического редуктора 1Ц2У-250:
быстроходный вал |
тихоходный вал |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
40 |
М24×2 |
110 |
82 |
10 |
20.9 |
90 |
М64×4 |
170 |
130 |
22 |
46.75 |
Размеры цилиндрических валов редуктора 1Ц2У-250:
быстроходный вал |
тихоходный вал |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
35k6 |
82 |
10 |
38 |
85m6 |
170 |
22 |
90 |
Размеры тихоходного вала редуктора 1Ц2У-250 в виде зубчатой муфты:
b |
d |
d1 |
d2 |
d3 |
L |
l |
l1 |
Зацепление |
|
m |
z |
||||||||
30 |
232 |
150 |
120F8 |
170 |
231 |
10 |
50 |
4 |
56 |
Варианты сборки цилиндрического двухступенчатого редуктора 1Ц2У-250:
Технические характеристики редуктора 1Ц2У-250:
Передаточное число |
8; 10; 12.5; 16; 20; 25; 31.5; 40 |
|
Значение Мкр при длительном сроке эксплуатации без выключения, Нм |
Непрерывный (Н) ПВ=100% |
5000 |
Значение Мкр при работе с кратковременной повторяющейся нагрузкой, Нм |
Тяжелый (Т) ПВ=40% |
6300 |
Средний (С) ПВ=25% |
8000 |
|
Легкий (Л) ПВ=15% |
10000 |
|
Нагрузка на входном валу Fвх, Н |
Непрерывный (Н) ПВ=100% |
3150 |
Тяжелый (Т) ПВ=40% |
3550 |
|
Средний (С) ПВ=25% |
4000 |
|
Легкий (Л) ПВ=15% |
4500 |
|
Нагрузка на выходном валу Fвых, Н |
Непрерывный (Н) ПВ=100% |
18000 |
Тяжелый (Т) ПВ=40% |
20000 |
|
Средний (С) ПВ=25% |
22400 |
|
Легкий (Л) ПВ=15% |
25000 |
|
КПД, % |
97 |
|
Вес редуктора, кг |
Корпус из алюминия |
- |
Корпус из чугуна |
310 |

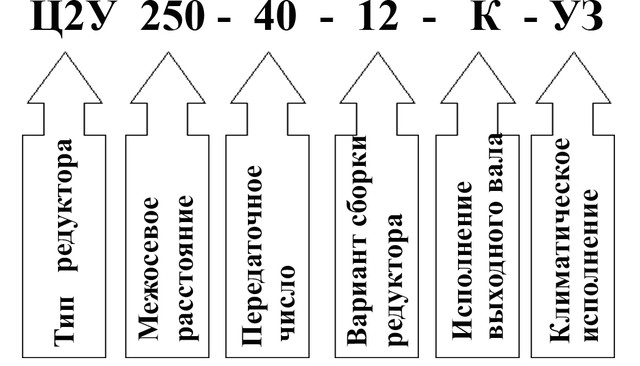

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
