Редуктор 1Ц2У-400
Редуктор 1Ц2У-400 является цилиндрическим двухступенчатым горизонтальным редуктором общемашиностроительного применения с межосевым расстоянием тихоходной ступени 400 мм и предназначен для изменения крутящих моментов за счёт уменьшения частоты вращения выходного вала.
Условия эксплуатации редукторов:
- нагрузка постоянная и переменная,одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Габаритные и присоединительные размеры редуктора 1Ц2У-400:
AWT |
AWб |
A |
B |
B1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
400 |
250 |
475 |
330 |
420 |
835 |
425 |
42 |
1300 |
475 |
280 |
450 |
380 |
500 |
35 |
Размеры цилиндрического вала редуктора 1Ц2У-400:
быстроходный вал |
тихоходный вал |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
60m6 |
140 |
18 |
64 |
140m6 |
250 |
36 |
148 |
Размеры тихоходного вала редуктора 1Ц2У-400 в виде зубчатой муфты:
b |
d |
d1 |
d2 |
d3 |
L |
l |
l1 |
Зацепление |
|
m |
z |
||||||||
40 |
336 |
180 |
150F8 |
215 |
335 |
15 |
65 |
8 |
40 |
Размеры выходного вала для присоединения приборов управления редуктора 1Ц2У-400:
b |
d |
d1 |
d2 |
d3 |
L |
5 |
140h9 |
75h9 |
55 |
M8×20 |
240 |
Варианты сборки цилиндрического двухступенчатого редуктора 1Ц2У-400:
Технические характеристики редуктора 1Ц2У-400:
Передаточное число |
8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
|
Значения момента кручения на выходе, Нм |
20000 |
|
Нагрузка, которая действует на вал, Н |
быстроходный вал |
4800 |
тихоходный вал в форме цилиндра |
45000 |
|
тихоходный вал в форме зубчатой муфты |
56000 |
|
КПД, % |
97 |
|
Вес редуктора, кг |
930 |

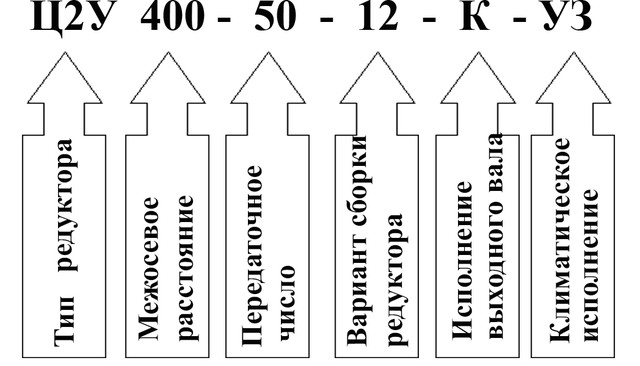

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
