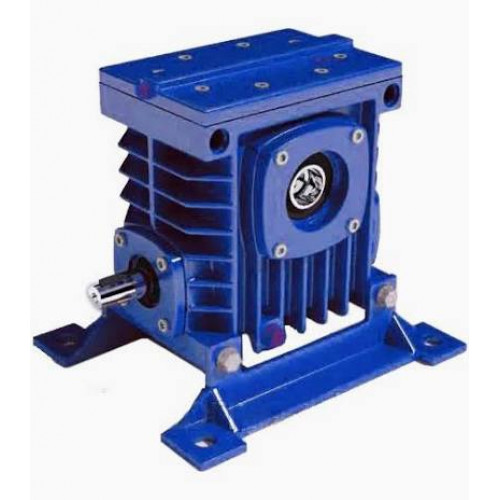

Одноступенчатый червячный редуктор 2Ч-40
Редуктор 2Ч-40 червячный одноступенчатый универсальный (ранее выпускался редуктор РЧУ-40) является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.
Редуктор 2Ч-40 (по старой спецификации РЧУ-40) относится к классу универсальных червячных редукторов общего применения. Предназначен для изменения частоты вращения и крутящего момента привода. Редуктор способен устойчиво работать как при постоянной, так и при переменной нагрузке, с возможным изменением вектора вращения. Он одинаково хорошо применяется в агрегатах, работающих как беспрерывно, так и в режиме «пуск-стоп». Посадочные места для лап расположены со всех сторон корпуса.
2Ч-40 имеет ограничение по скорости вращения вала, которая не должна превышать 1500 оборотов в минуту.
В редукторе должно использоваться масло «трансол-200», заполнение которым заказывается дополнительно.
Редуктор 2Ч - УСЛОВИЯ ПРИМЕНЕНИЯ:
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Габаритные и присоединительные размеры
|
Типоразмер редуктора |
aw |
А1 |
А2 |
А3 |
А4 |
B1 |
B2 |
B3 |
B4 |
H |
H1 |
H2 |
H3 |
H4 |
|
2Ч-40 |
40 |
150 |
140 |
35 |
105 |
100 |
164 |
182 |
120 |
72 |
180 |
55 |
30 |
37 |
|
Типоразмер редуктора |
H5 |
L1 |
L2 |
L3 |
L4 |
L5 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
|
2Ч-40 |
115 |
100 |
90 |
180 |
75 |
32 |
3 |
6 |
16 |
18 |
14.6 |
М5 |
Размеры входных/выходных валов редуктора:
|
Типоразмер редуктора |
d5 |
d6 |
d7 |
d8 |
d9 |
d10 |
h1 |
h2 |
I1 |
I2 |
I3 |
I4 |
I5 |
I6 |
|
2Ч-40 |
М5 |
10.5 |
16 |
23 |
60 |
13 |
3 |
6 |
28 |
28 |
15 |
15 |
8 |
72 |
|
Типоразмер редуктора |
I7 |
I8 |
s |
t1 |
t2 |
Эвольвентные шлицы ГОСТ 6033-80 |
Объем масла, л |
Масса, кг |
|
2Ч-40 |
20 |
112 |
4 |
1.8 |
14.5 |
22×1.5×7Н |
0.18…0.3 |
6.7 |
Вариант сборки редуктора:
Вариант расположения червячной пары:
Варианты расположения лап по плоскостям:
Технические характеристики редуктора:
|
Номинальное передаточное число |
Фактическое передаточное число |
Частота вращения вала 1500 об/мин. |
|
|
Мкр на выходном валу, Нм |
КПД |
||
|
8 |
7.75 |
28 |
0.87 |
|
10 |
9.75 |
28 |
0.85 |
|
12.5 |
12.25 |
26 |
0.83 |
|
16 |
15.5 |
28 |
0.81 |
|
20 |
19.5 |
28 |
0.76 |
|
25 |
24.5 |
26 |
0.73 |
|
31.5 |
31 |
32 |
0.7 |
|
40 |
39 |
29 |
0.63 |
|
50 |
49 |
28 |
0.6 |
|
63 |
64 |
26 |
0.58 |
|
80 |
– |
– |
– |
Пример условного обозначения при заказе:
Редуктор 2Ч40-12,5-56-2-У2 С, где:
2Ч - тип редуктора;
40 - межосевое расстояние;
12,5 - номинальное передаточное число;
56 - исполнение по варианту сборки по ГОСТ 20373-80;
2 - исполнение по схеме расположения червячной пары;
У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
С - индекс, определяющий наличие смазки "Трансол-200" в редукторе.
