Редуктор одноступенчатый червячный 2Ч-63
Редуктор червячный одноступенчатый универсальный (ранее обозначался как редуктор РЧУ-63) является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.
Редуктор 2Ч - УСЛОВИЯ ПРИМЕНЕНИЯ:
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Редуктор 2Ч-63 применяется при компоновке червячных мотор-редукторов 2МЧ-63.
Габаритные и присоединительные размеры
Типоразмер редуктора |
aw |
А1 |
А2 |
А3 |
А4 |
B1 |
B2 |
B3 |
B4 |
H |
H1 |
H2 |
H3 |
H4 |
2Ч-63 |
63 |
180 |
165 |
42 |
150 |
125 |
197 |
219 |
145 |
82 |
225 |
59 |
45 |
40 |
Типоразмер редуктора |
H5 |
L1 |
L2 |
L3 |
L4 |
L5 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
2Ч-63 |
155 |
145 |
120 |
220 |
100 |
36 |
4 |
8 |
22 |
28 |
20.2 |
М8 |
Входной и выходной валы
Типоразмер редуктора |
d5 |
d6 |
d7 |
d8 |
d9 |
d10 |
h1 |
h2 |
I1 |
I2 |
I3 |
I4 |
I5 |
I6 |
2Ч-63 |
М8 |
10.5 |
16 |
33 |
70 |
13 |
4 |
7 |
36 |
42 |
20 |
20 |
8 |
68 |
Типоразмер редуктора |
I7 |
I8 |
s |
t1 |
t2 |
Эвольвентные шлицы ГОСТ 6033-80 |
Объем масла, л |
Масса, кг |
2Ч-63 |
20 |
108 |
5 |
2.5 |
24 |
32×1.5×8Н |
0.3…0.7 |
13.1 |

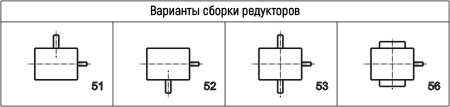

Вариант сборки редуктора:

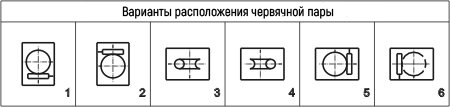

Вариант расположения червячной пары:
Варианты расположения лап по плоскостям:
Технические характеристики редуктора:
Номинальное передаточное число |
Фактическое передаточное число |
Частота вращения вала 1500 об/мин. |
|
Мкр на выходном валу, Нм |
КПД |
||
8 |
7.75 |
105 |
0.89 |
10 |
9.75 |
100 |
0.88 |
12.5 |
12.75 |
93 |
0.88 |
16 |
15.5 |
110 |
0.84 |
20 |
19.5 |
104 |
0.83 |
25 |
25.5 |
95 |
0.81 |
31.5 |
31 |
116 |
0.74 |
40 |
39 |
110 |
0.73 |
50 |
51 |
100 |
0.68 |
63 |
63 |
93 |
0.62 |
80 |
83 |
83 |
0.6 |
Пример условного обозначения при заказе:
Редуктор 2Ч63-31,5-56-2-У2 С, где:
2Ч - тип редуктора;
63 - межосевое расстояние;
31,5 - номинальное передаточное число;
56 - исполнение по варианту сборки по ГОСТ 20373-80;
2 - исполнение по схеме расположения червячной пары;
У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
С - индекс, определяющий наличие смазки "Трансол-200" в редукторе.
