Редуктор КЦ1-500-20
Редуктор КЦ1-500-20 - это надежный агрегат, который относится к горизонтальным двухступенчатым устройствам с цилиндрическим типом передачи. Принцип работы данного механизма заключается в преобразовании крутящего монета и частоты вращения.
Валы агрегата вращаются в любом направлении, что позволяет использовать редуктор с реверсивной нагрузкой. Частота вращения входного вала не должна превышать 1500 оборотов в минуту.
Редуктор обладает небольшими размерами, но при этом выдает высокие коэффициент производительности, работает стабильно и без поломок. Благодаря таким особенностям он очень популярный.
Заказать редукторы и другие устройства вы можете у нас, оставив заявку, или позвонив по телефону, указанному на сайте. Наши менеджеры представят вам все технические характеристики и помогут вам выбрать необходимое устройство. Сотрудничая с компанией «Промпривод», вы получаете ряд преимуществ:
- Все редукторы высочайшего качества.
- Максимально быстрая обработка и выполнение заказов.
- Профессиональное консультирование.
- Доставка по всем уголкам Украины, любым удобным вам способом.

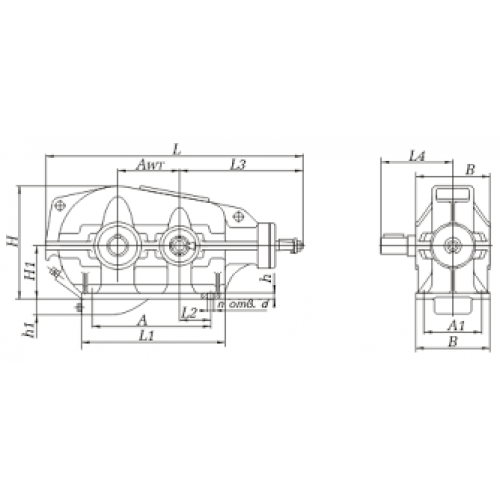

Редуктор КЦ1-500: габаритные и присоединительные размеры
Технические характеристики: редуктор КЦ1-500:
Передаточное число |
Момент кручения на выходе, Нм |
Скорость вращения входного вала, об/мин |
Нагрузка на валах, Н |
Вес устройства, кг |
|
быстроходный |
тихоходный |
||||
20 |
8250 |
1500 |
13200 |
28000 |
1740 |
AWT |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
500 |
990 |
550 |
630 |
877 |
400 |
40 |
100 |
2085 |
1160 |
250 |
1030 |
544 |
33 |
8 |
Размеры быстроходного (конического) вала редуктора КЦ1-500:
d |
d1 |
l |
l1 |
b |
t |
90 |
М64×4 |
170 |
130 |
22 |
46.8 |
Размеры тихоходного (цилиндрического) вала редуктора КЦ1-500:
d2 |
l2 |
b1 |
t1 |
110 |
210 |
28 |
116 |
Размеры тихоходного вала (зубчатой полумуфты) редуктора КЦ1-500:
b |
d |
d1 |
L |
l |
l1 |
Зацепление |
|
m |
z |
||||||
35 |
232 |
140 |
422 |
14 |
60 |
4 |
56 |
Редуктор КЦ1-500 имеет 3 варианта сборки, которые показаны ниже:
Редуктор КЦ1-500 условное обозначение:
Важно. Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
