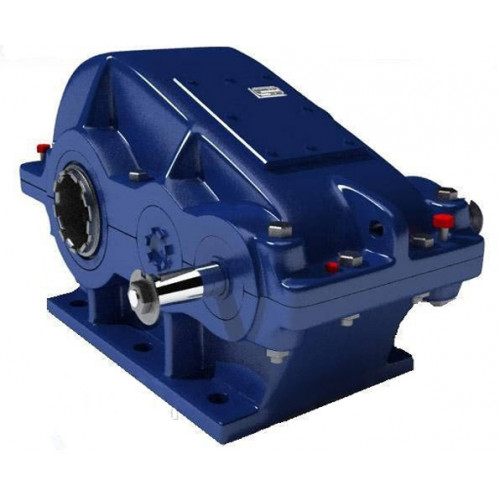

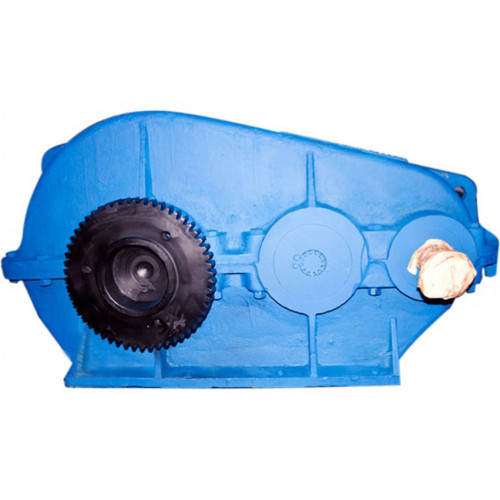

Редуктор РК-500-10

Name: Редуктор РК-500-10
Brand: ПромПривод
SKU: 508651519
Price: 9999 UAH
Availability: InStock

Производитель: ПромПривод Код Товара: 508651519

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Ведущий производитель и поставщик высокотехнологичных редукторов, моторредукторов и промышленного оборудования в Украине с 2008 года. Компания ориентирована на производственные предприятия разных отраслей, обеспечивает как стандартные, так и индивидуально изготовленные решения под нужды заказчиков

В наличии

9 999грн.

Нашли дешевле?

Купить этот товар в 1 клик:

Діаметр осі валу:по согласованию

Цвет:синий, красный, серый

Вес:1230 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой муфты

Доставка

Самовывоз с предприятия

Новой почтой по Украине

Оплата

Оплата по счету

Наличными на предприятии

Редуктор РК-500-10

9 999грн.

Описание

Редуктор РК-500-10

Основная задача редуктора РК-500-10 - это преобразование скорости вращения валов, а так же крутящих моментов на входе и выходе. Предназначен для кранового оборудования, но возможно применение как привод общего назначения.
Условия применения: нагрузка постоянная, переменная, реверсивная или в одну сторону; прямое и обратное вращение валов, окружная скорость которых не выше 12м/сек, внешняя среда не агрессивная, используется в районах умеренным и сухим, а так же влажным тропическим климатами, соответственно с ГОСТ 15150-69

Преимущества работы с нами:
1.Высокое качество изделий.
2. Вы получаете гарантию от производителя на 36 месяцев.
3. Квалифицированный персонал.
4. Весь товар перед отправкой проходит проверку на плавность хода, шум, вибрацию.
5. Проверка на герметизацию корпуса.
6. Отправка в обговоренные сроки.
7. Доставка по всей Украине.

Чертеж редуктора РК-500

Габаритные размеры редуктора РК-500-10

aw	aw_т	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
850	500	1632	510	550	1100	610	300	205	546	530

B	B₁	B₂	B₃	H	H₁	H₂	h	Ød
580	520	580	408	875	400	105	35	32

Характеристики представленного кранового редуктора

Типоразмер				РК-500
Номинальное передаточное отношение, i				10,0
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	56034
			ПВ 15%	33291
			ПВ 25%	29006
			ПВ 40%	24556
			ПВ 100%	10877
		12,5 (750)	Особо легкий	54716
			ПВ 15%	31115
			ПВ 25%	27028
			ПВ 40%	22941
			ПВ 100%	9888
		16,6 (1000)	Особо легкий	-
			ПВ 15%	-
			ПВ 25%	-
			ПВ 40%	-
			ПВ 100%	-
		20,83 (1250)	Особо легкий	-
			ПВ 15%	-
			ПВ 25%	-
			ПВ 40%	-
			ПВ 100%	-
		25 (1500)	Особо легкий	-
			ПВ 15%	-
			ПВ 25%	-
			ПВ 40%	-
			ПВ 100%	-
Масса, кг, не более				1230

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	10,0
РК-500
10,0 (600)	89000
12,5 (750)	81000
16,6 (1000)	-
20,8 (1250)	-
25,0 (1500)	-

Номинальная частота вращения быстроходного вала, об/мин	РК-500-10
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	14,0	150	163,2
750	13,0	137	152,2
1000	11,5	124	137,8
1250	10,5	119	127,8
1500	9,9	111	124,4

Размеры концов быстроходных валов редуктора РК-500-10

Размеры концов быстроходных валов редуктора РК-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
90	83,50	М64×4	130	170	130	22	14	9

Размеры концов тихоходных валов под муфты редуктора РК-500-10

Размеры концов тихоходных валов под муфты редуктора РК-500

Ød m6	d₁	b	l	t
130	150	32	200	141

Размеры концов тихоходных валов редуктора РК-500-10 в виде зубчатой полумуфты

Размеры концов тихоходных валов редуктора РК-500 в виде зубчатой полумуфты

m	z	b	L	L₁	k	B	Ød F7	d₁ f9
8	54	50	73	22	40	78	190	260

Варианты сборки редуктора РК-500-10

Варианты сборки редуктора РК-500

Условное обозначение редуктора РК-500-10

Условное обозначение редуктора РК-500

Редуктор РК-500-10

Характеристики

Memory

Діаметр осі валу

по согласованию

Цвет

синий, красный, серый

Вес

1230 кг

Тип редуктора

Цилиндрический

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Тип

Редуктор

Термообробка зуб'їв

да

Країна виробник

Украина

Розташування валів редуктора

Горизонтальное

Стан

Новое

Міжосьова відстань

500 мм

Матеріал корпуса

Чугун

Матеріал виготовлення валів

сталь 45 и 40Х

Кількість робочих ступенів

Гарантия

3 года

Електродвигун

отечественный

Передавальне число
