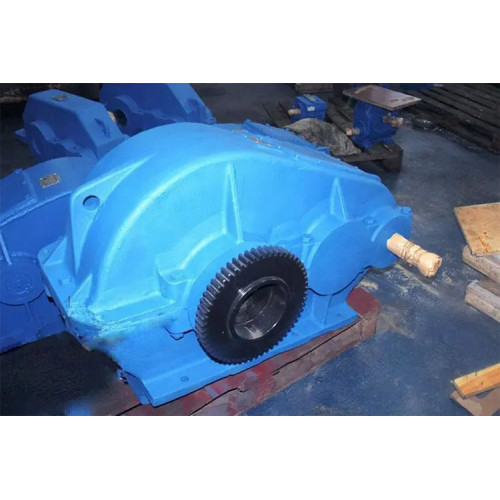

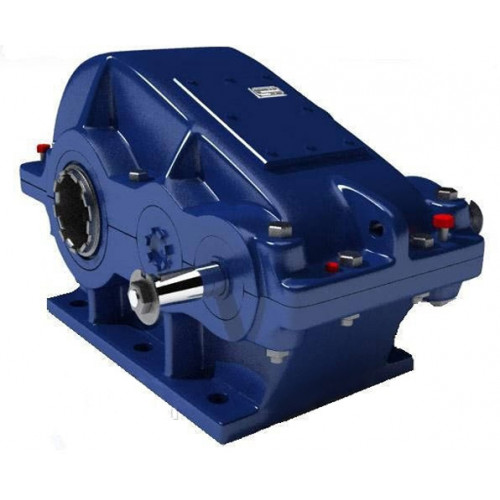

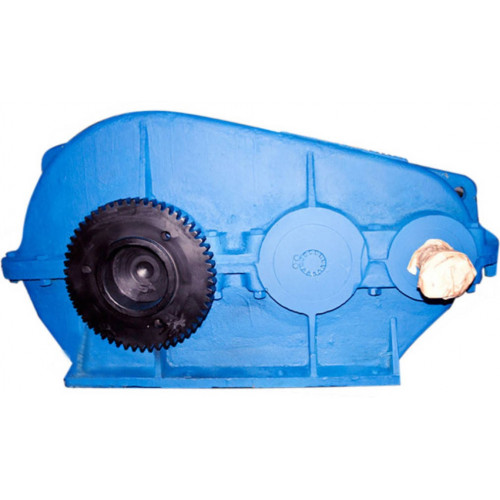

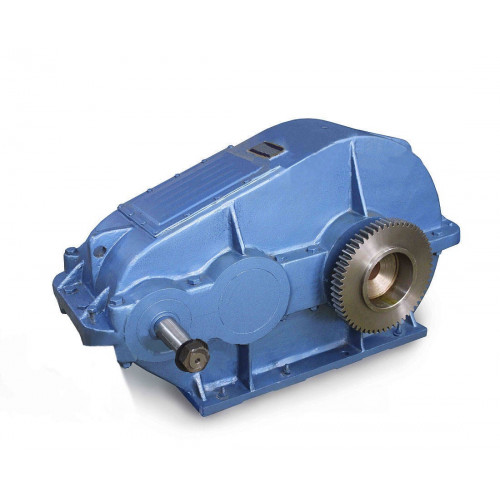

Редуктор РК-600-22,4

Name: Редуктор РК-600-22,4
Brand: ПромПривод
SKU: 508771190
Price: 98000 UAH
Availability: InStock

Производитель: ПромПривод Код Товара: 508771190

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Ведущий производитель и поставщик высокотехнологичных редукторов, моторредукторов и промышленного оборудования в Украине с 2008 года. Компания ориентирована на производственные предприятия разных отраслей, обеспечивает как стандартные, так и индивидуально изготовленные решения под нужды заказчиков

В наличии

98 000грн.

Нашли дешевле?

Купить этот товар в 1 клик:

Діаметр осі валу:по согласованию

Цвет:синий, красный, серый

Вес:2130 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой муфты

Доставка

Самовывоз с предприятия

Новой почтой по Украине

Оплата

Оплата по счету

Наличными на предприятии

Редуктор РК-600-22,4

98 000грн.

Описание

Редуктор РК-600-22,4

Крановые редукторы РК-600-22,4 предназначены для изменения крутящего момента и частоты вращения. Имеют широкое применение на производстве в качестве привода для механизмов общего назначения. Также применяются в подъемно-транспортном оборудовании.

Основные условия применения:
- работает как с переменными, так и с постоянными нагрузками,
-в режиме 24 часа необходимо сокращать нагрузку на 50% для качественной работы крана,
- вращение валов возможно в любую сторону,
- максимальная окружная скорость меньше или равна 12м/сек.,
- работает в запыленной, но неагрессивной среде,
-температурный режим среды от -40 °С до 50 °С,
- нагрузка прямая и реверсивная.

Покупая редукторы в компании «Зевс», вы получаете качественное обслуживание. Отправка товара осуществляется в обговоренные сроки. Каждое устройство перед отправкой проходит проверку на герметизацию корпуса, плавность хода, вибрацию и шум. Гарантия на товар 36 месяцев. Отправка осуществляется по всей Украине.

Чертеж редуктора РК-600

Габаритные размеры редуктора РК-600-22,4

aw	aw_т	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
1000	600	1896	550	695,5	1350	870	350	250	639	645

B	B₁	B₂	B₃	H	H₁	H₂	h	Ød
660	590	660	1172	965	400	200	40	32

Характеристики представленного кранового редуктора

Типоразмер				РК-600
Номинальное передаточное отношение, i				22,4
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	98487
			ПВ 15%	61694
			ПВ 25%	53518
			ПВ 40%	45341
			ПВ 100%	17468
		12,5 (750)	Особо легкий	96629
			ПВ 15%	58275
			ПВ 25%	50842
			ПВ 40%	43111
			ПВ 100%	17393
		16,6 (1000)	Особо легкий	90311
			ПВ 15%	52403
			ПВ 25%	45713
			ПВ 40%	38577
			ПВ 100%	17393
		20,83 (1250)	Особо легкий	80277
			ПВ 15%	45490
			ПВ 25%	39246
			ПВ 40%	33716
			ПВ 100%	17482
		25 (1500)	Особо легкий	-
			ПВ 15%	-
			ПВ 25%	-
			ПВ 40%	-
			ПВ 100%	-
Масса, кг, не более				2130

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	22,4
РК-600
10,0 (600)	190000
12,5 (750)	182000
16,6 (1000)	172000
20,8 (1250)	155000
25,0 (1500)	-

Номинальная частота вращения быстроходного вала, об/мин	РК-600-22,4
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	13,0	176	199,0
750	12,0	164	184,3
1000	10,5	150	168,2
1250	10,0	134	157,0
1500	9,1	128	154,0

Размеры концов быстроходных валов редуктора РК-600-22,4

Размеры концов быстроходных валов редуктора РК-600

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
90	83,50	М64×4	130	170	130	22	14	9

Размеры концов тихоходных валов под муфты редуктора РК-600-22,4

Размеры концов тихоходных валов под муфты редуктора РК-600

Ød m6	Ød1	b	l	t
150	170	36	200	162

Размеры концов тихоходных валов редуктора РК-600-22,4 в виде зубчатой полумуфты

Размеры концов тихоходных валов редуктора РК-600 в виде зубчатой полумуфты

m	z	b	L	L₁	k	B	Ød F7	Ød ₁f9
10	48	60	70	16	50	85	200	260
8	54	50	70	22	40	78	190	280

Варианты сборки редуктора РК-600-22,4

Варианты сборки редуктора РК-600

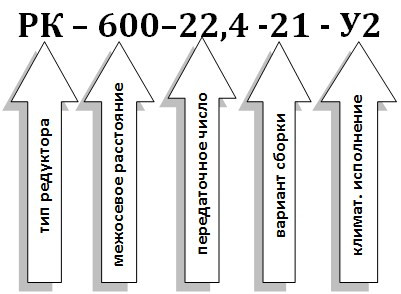

Условное обозначение редуктора РК-600-22,4

Условное обозначение редуктора РК-600

Характеристики

Memory

Діаметр осі валу

по согласованию

Цвет

синий, красный, серый

Вес

2130 кг

Тип редуктора

Цилиндрический

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Тип

Редуктор

Термообробка зуб'їв

да

Країна виробник

Украина

Розташування валів редуктора

Горизонтальное

Стан

Новое

Міжосьова відстань

500 мм

Матеріал корпуса

Чугун

Матеріал виготовлення валів

сталь 45 и 40Х

Кількість робочих ступенів

Гарантия

3 года

Електродвигун

отечественный

Передавальне число

22.4
