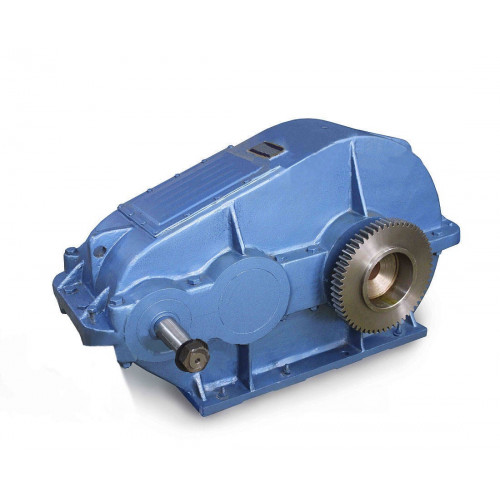

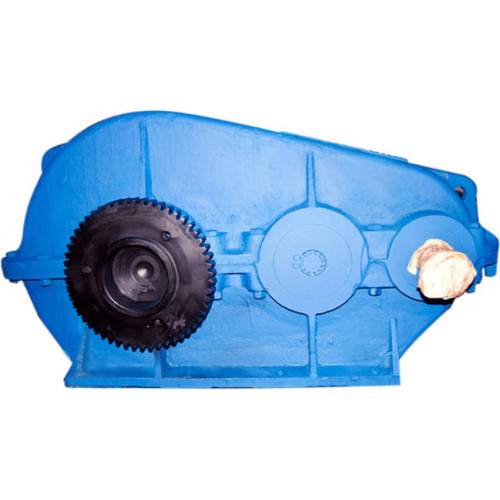

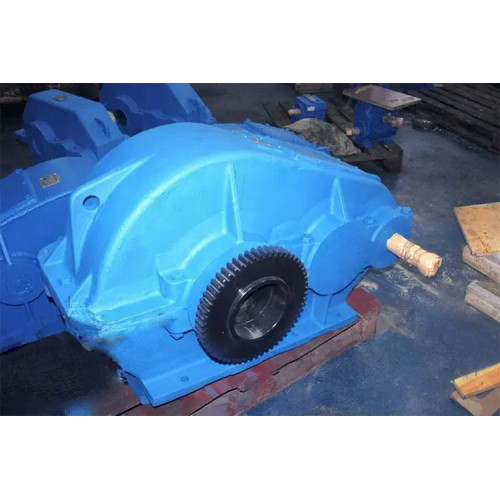

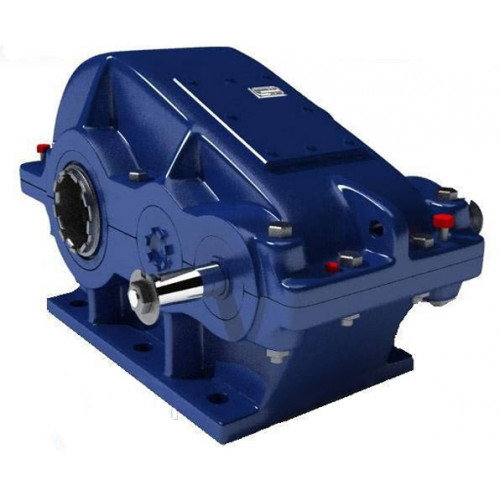

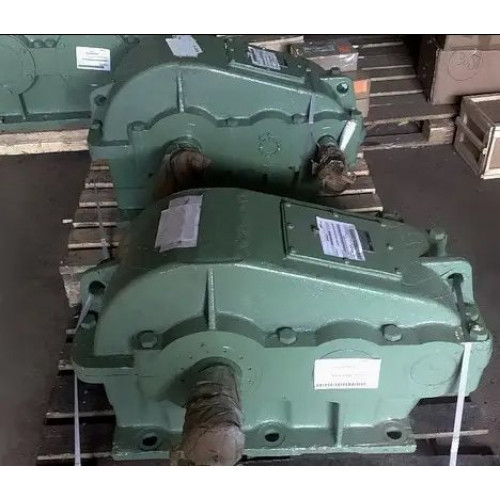

Редуктор РК-600-40
Редуктор РК-600-40 состоит из трех пар цилиндрических колес, которые расположены горизонтально и помещены в надежный чугунный корпус. Принцип работы редуктора состоит в изменении крутящего момента и частоты вращения различного оборудования. Имеет обширную область применения.
Основные условия работы:
- допускаются как переменные нагрузки, так и работа в режиме 24 часа,
- валы вращаются в любую сторону,
- максимальная окружная скорость меньше или равна 12м/сек.,
- работает в запыленной, но неагрессивной среде,
- нагрузка прямая и реверсивная
- частота вращения входного вала не должна превышать 1500 об.\мин.
Покупая редукторы в компании «Зевс», вы получаете качественное обслуживание. Отправка товара осуществляется в обговоренные сроки. Каждое устройство перед отправкой проходит проверку на герметизацию корпуса, плавность хода, вибрацию и шум. Гарантия на товар 36 месяцев. Отправка осуществляется по всей Украине.
Габаритные размеры редуктора РК-600
aw |
awт |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
1000 |
600 |
1896 |
550 |
695,5 |
1350 |
870 |
350 |
250 |
639 |
645 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
h |
Ød |
660 |
590 |
660 |
1172 |
965 |
400 |
200 |
40 |
32 |
Характеристики представленного кранового редуктора
Типоразмер |
РК-600 |
|||
Номинальное передаточное |
40,0 |
|||
Номинальный крутящий момент |
Ном. част. вращ. быстроход. вала, с-1(об/мин) |
10 (600) |
Особо легкий |
99784 |
ПВ 15% |
58207 |
|||
ПВ 25% |
50532 |
|||
ПВ 40% |
42856 |
|||
ПВ 100% |
16631 |
|||
12,5 (750) |
Особо легкий |
99272 |
||
ПВ 15% |
57312 |
|||
ПВ 25% |
50148 |
|||
ПВ 40% |
42472 |
|||
ПВ 100% |
16119 |
|||
16,6 (1000) |
Особо легкий |
95946 |
||
ПВ 15% |
56032 |
|||
ПВ 25% |
48741 |
|||
ПВ 40% |
41449 |
|||
ПВ 100% |
15927 |
|||
20,83 (1250) |
Особо легкий |
92108 |
||
ПВ 15% |
52195 |
|||
ПВ 25% |
46054 |
|||
ПВ 40% |
38992 |
|||
ПВ 100% |
15965 |
|||
25 (1500) |
Особо легкий |
89550 |
||
ПВ 15% |
48101 |
|||
ПВ 25% |
41705 |
|||
ПВ 40% |
35308 |
|||
ПВ 100% |
15863 |
|||
Масса, кг, не более |
2130 |
Номинальная частота вращения быстроходного вала, |
Кратковременный допустимый крутящий момент |
40,0 |
|
РК-600 |
|
10,0 (600) |
205000 |
12,5 (750) |
202000 |
16,6 (1000) |
193000 |
20,8 (1250) |
187000 |
25,0 (1500) |
184000 |
Номинальная частота вращения быстроходного вала, об/мин |
РК-600-40 |
||
FБ max |
FТ max |
FM max |
|
600 |
13,0 |
176 |
199,0 |
750 |
12,0 |
164 |
184,3 |
1000 |
10,5 |
150 |
168,2 |
1250 |
10,0 |
134 |
157,0 |
1500 |
9,1 |
128 |
154,0 |
Размеры концов быстроходных валов редуктора РК-600-40
Ød |
Ød1 |
Ød3 |
Ød4 |
l |
l1 |
b |
h |
t |
90 |
83,50 |
М64×4 |
130 |
170 |
130 |
22 |
14 |
9 |
Размеры концов тихоходных валов под муфты редуктора РК-600-40
Ød m6 |
Ød1 |
b |
l |
t |
150 |
170 |
36 |
200 |
162 |
Размеры концов тихоходных валов редуктора РК-600-40 в виде зубчатой полумуфты
m |
z |
b |
L |
L1 |
k |
B |
Ød F7 |
Ød 1 f9 |
10 |
48 |
60 |
70 |
16 |
50 |
85 |
200 |
260 |
8 |
54 |
50 |
70 |
22 |
40 |
78 |
190 |
280 |
Варианты сборки редуктора РК-600-40

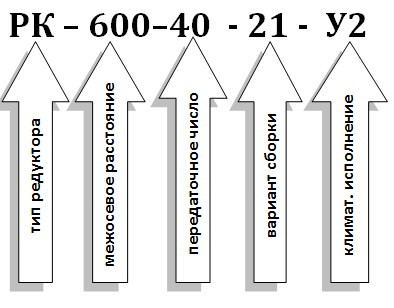

Условное обозначение редуктора РК-600-40
