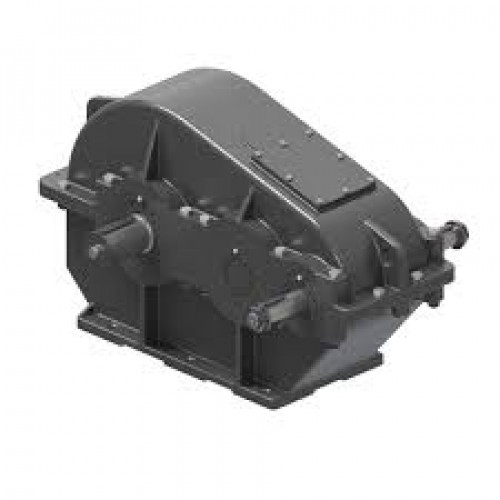

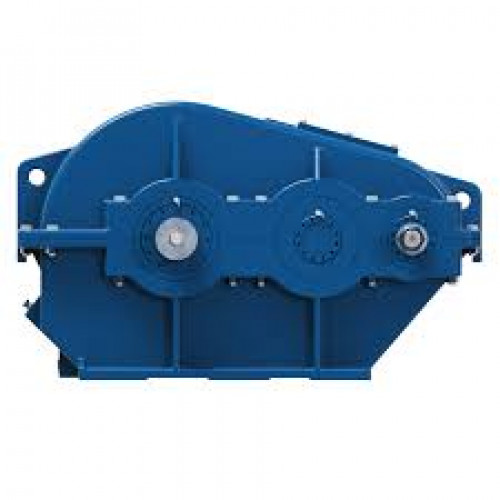

Редуктор РМ-1000

Name: Редуктор РМ-1000
Brand: ПромПривод
SKU: 455589660
Price: 178400 UAH
Availability: InStock

Производитель: ПромПривод Код Товара: 455589660

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Ведущий производитель и поставщик высокотехнологичных редукторов, моторредукторов и промышленного оборудования в Украине с 2008 года. Компания ориентирована на производственные предприятия разных отраслей, обеспечивает как стандартные, так и индивидуально изготовленные решения под нужды заказчиков

В наличии

178 400грн.

Нашли дешевле?

Купить этот товар в 1 клик:

Діаметр осі валу:по согласованию

Цвет:синий, красный, серый

Вес:2122 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой муфты

Доставка

Самовывоз с предприятия

Новой почтой по Украине

Оплата

Оплата по счету

Наличными на предприятии

Редуктор РМ-1000

178 400грн.

Описание

Редуктор РМ-1000

Редуктор РМ-1000 является цилиндрическим горизонтальным двухступенчатым, так как он изменяет угловую скорость и крутящий момент при помощи двух зубчатых передач. Его валы расположены горизонтально.

Редуктор РМ: условия применения

нагрузка постоянная и переменная, одного направления и реверсивная;
работа длительная или с периодическими остановками, вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин.;
температура внешней среды от минус 40°C до плюс 50°С;
повышенная запыленность, неагрессивная среда;
климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

Преимущества работы с нами

1. Максимально быстрая отгрузка – всегда в оговоренный срок.
2. Опытные специалисты.
3. Товар отличного качества.
4. Гарантия на каждую покупку.
5. Выгодные цены.
6. Отправим заказ любым перевозчиком, по Харькову доставим собственным транспортом.

Размеры редуктора РМ-1000

Чертеж редуктора РМ

Технические характеристики редуктора РМ-1000

Типоразмер				РМ-1000
Номинальное передаточное отношение, i				50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
Номинальный крутящий момент на тихоходном валу, Т, Н×м	Ном. част. вращ. быстроход. вала, с^-1(об/мин)	10 (600)	Особо легкий	102862	99784	100317	98487	96249	82762	73464	60978	55696
			ПВ 15%	58005	58207	60692	61694	60360	56428	54343	50266	46522
			ПВ 25%	50271	50532	53168	53518	52529	49657	47299	43674	40625
			ПВ 40%	43310	42856	44641	45341	44699	42133	40254	37081	34073
			ПВ 100%	17401	16631	17555	17468	17292	18559	18517	18623	16905
		12,5 (750)	Особо легкий	100851	99272	100317	96629	92660	76241	67627	56034	-
			ПВ 15%	58159	57312	57783	58275	58728	51162	49110	46146	-
			ПВ 25%	50735	50148	49757	50842	51159	44139	41864	40213	-
			ПВ 40%	42691	42472	42133	43111	43329	37719	35424	34280	-
			ПВ 100%	16149	16119	17455	17393	17227	18458	16907	17008	-
		16,6 (1000)	Особо легкий	97448	95946	94800	90311	83199	67714	-	-	-
			ПВ 15%	54292	56032	51162	52403	49919	43638	-	-	-
			ПВ 25%	48260	48741	44541	45713	43068	37619	-	-	-
			ПВ 40%	40835	41449	37920	38577	36803	32352	-	-	-
			ПВ 100%	16009	15927	17455	17393	17423	17004	-	-	-
		20,83 (1250)	Особо легкий	94664	92108	92693	80277	-	-	-	-	-
			ПВ 15%	51972	52195	45745	45490	-	-	-	-	-
			ПВ 25%	44548	46054	39485	39246	-	-	-	-	-
			ПВ 40%	37865	38992	33466	33716	-	-	-	-	-
			ПВ 100%	15963	15965	17335	17482	-	-	-	-	-
		25 (1500)	Особо легкий	92808	89550	89282	-	-	-	-	-	-
			ПВ 15%	46713	48101	40528	-	-	-	-	-	-
			ПВ 25%	40835	41705	35312	-	-	-	-	-	-
			ПВ 40%	34648	35308	29894	-	-	-	-	-	-
			ПВ 100%	15932	15863	17455	-	-	-	-	-	-
Масса, кг, не более				2122

Номинальная частота вращения быстроходного вала, с^-1(об/мин)	Кратковременный допустимый крутящий момент на тихоходном валу, Т, Н×м
	50,0	40,0	31,5	22,4	20,0	16,0	12,5	10,0	8,0
РМ-1000
10,0 (600)	209000	205000	196000	190000	18700	16000	14200	12000	10700
12,5 (750)	206000	202000	191000	182000	18100	14700	12500	11000	-
16,6 (1000)	200000	193000	182000	172000	15900	12900	-	-	-
20,8 (1250)	195000	187000	178000	155000	-	-	-	-	-
25,0 (1500)	190000	184000	16800	-	-	-	-	-	-

Номинальная частота вращения быстроходного вала, об/мин	РМ-1000
Номинальная частота вращения быстроходного вала, об/мин	F_Бmax	F_Тmax	F_Mmax
600	13,0	176	199,0
750	12,0	164	184,3
1000	10,5	150	168,2
1250	10,0	134	157,0
1500	9,1	128	154,0

Размеры редуктора РМ-1000

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
1000	600	1896	550	695,5	1350	870	350	250	639	645

B	B₁	B₂	H	H₁	h	Ød	n отв.
660	590	660	1172	965	400	200	40

Размеры концов быстроходных валов редуктора РМ-1000

Размеры концов быстроходных валов редуктора РМ-1000

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
90	83,50	М64×4	130	170	130	22	14	9

Размеры концов тихоходных валов под муфты редуктора РМ-1000

Размеры концов тихоходных валов под муфты редуктора РМ-1000

Ød m6	Ød₁	b	l	t
150	170	36	200	162

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-1000

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-1000

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
10	48	60	70	16	50	85	200	260
8	54	50	70	22	40	78	с	280

Варианты сборки редуктора

Варианты сборки редуктора

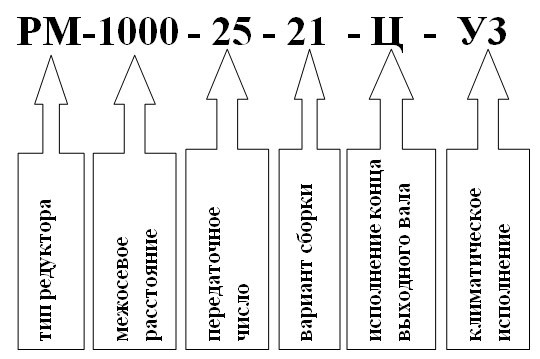

Условное обозначение редуктора РМ-1000

Условное обозначение редуктора РМ-1000

Характеристики

Memory

Діаметр осі валу

по согласованию

Цвет

синий, красный, серый

Вес

2122 кг

Тип редуктора

Цилиндрический

Типи валів

конический, цилиндрический, в виде зубчатой муфты

Тип

Редуктор

Термообробка зуб'їв

да

Країна виробник

Украина

Розташування валів редуктора

Горизонтальное

Стан

Новое

Міжосьова відстань

1000 мм

Матеріал виготовлення валів

сталь 45 и 40Х

Кількість робочих ступенів

Гарантия

3 года

Електродвигун

отечественный

Передавальне число

от 8 до 50
