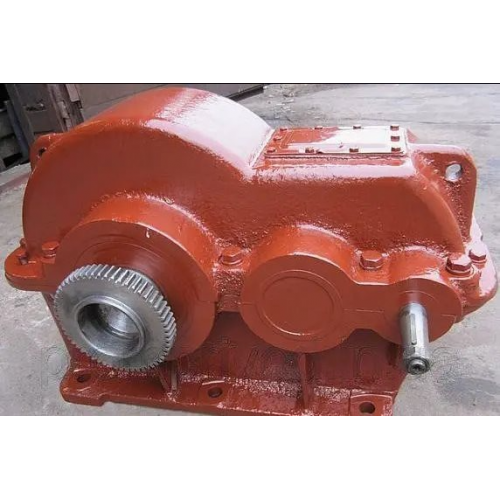

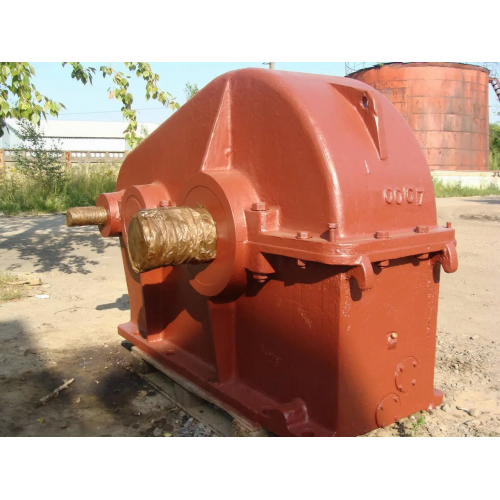

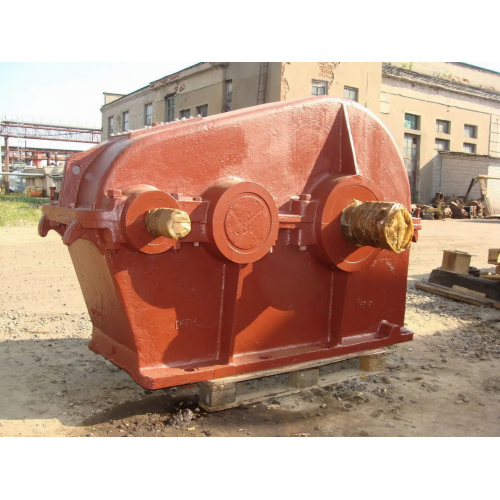

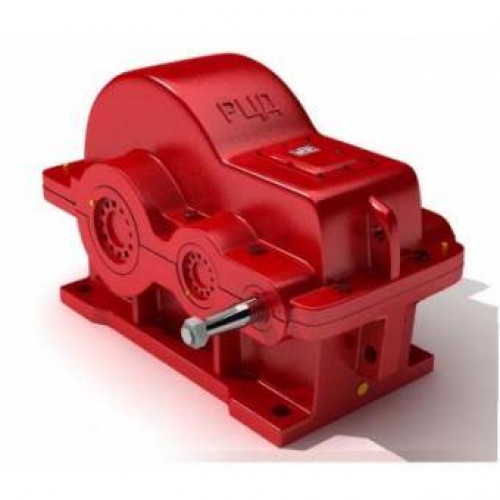

Цилиндрический двухступенчатый редуктор РЦД-1150-28
Цилиндрический двухступенчатый редуктор РЦД-1150-28 является механическим преобразователем специализированного назначения. Такое устройство может выдавать не менее 97%, работая в одном из четырех возможных режимах работы: среднем, тяжелом, весьма тяжелом и непрерывном.
Для данного преобразователя характерно производство в чугунном корпусе - крайне прочном и долговечном материале. Изделия данного типа соединяются с двигателем и приводимой машиной через муфту. Валы редуктора могут быть выполнены в коническом или цилиндрическом исполнении.
Обращайтесь к нашим менеджерам, чтобы узнать все нюансы работы и наиболее эффективного использования интересующего вас преобразования. В компании «Промпривод» вы сможете выгодно купить редуктор РЦД-1150 в Украине по самой привлекательной цене. На все устройства, приобретенные у нас на сайте, действует длительная гарантия! Осуществляем отправку товара по стране в самые короткие сроки!
Основные размеры редуктора РЦД-1150
Размеры тихоходного и быстроходного вала редуктора РЦД-1150
Число зубьев в редукторе РЦД-1150
Ступень редуктора |
Общее передаточное число (номинальное) |
|
28 |
||
1 |
Шестерня |
22 |
Колесо |
126 |
|
2 |
Шестерня |
23 |
Колесо |
115 |
Мощности на быстроходном валу и крутящие моменты на тихоходном валу редуктора
Режим работы |
Общее передаточное число (номинальное) |
N, кВт |
M, кГ*м |
|||||||
Скорость вращения быстроходного вала, об/мин |
||||||||||
500 |
700 |
1000 |
1500 |
500 |
700 |
1000 |
1500 |
|||
Средний С |
28 |
166 |
234 |
327 |
369 |
9092 |
9092 |
6418 |
6709 |
|
Тяжелый Т |
28 |
138 |
178 |
233 |
260 |
7560 |
6931 |
6353 |
4731 |
|
Весьма тяжелый ВТ |
28 |
117 |
151 |
194 |
255 |
6398 |
5864 |
5287 |
4643 |
|
Непрерывный Н |
28 |
85 |
119 |
170 |
255 |
4643 |
4643 |
4643 |
4643 |
Предельные колоссальные нагрузки на концах валов, кГ
Быстроходный вал |
Тихоходный вал |
||||||
Режим работы |
|||||||
С |
Т |
ВТ |
Н |
С |
Т |
ВТ |
Н |
3100 |
2300 |
1720 |
1200 |
10500 |
8380 |
6300 |
6300 |
Варианты сборки редуктора РЦД-1150
Пример условного обозначения редуктора РЦД-1150-16
