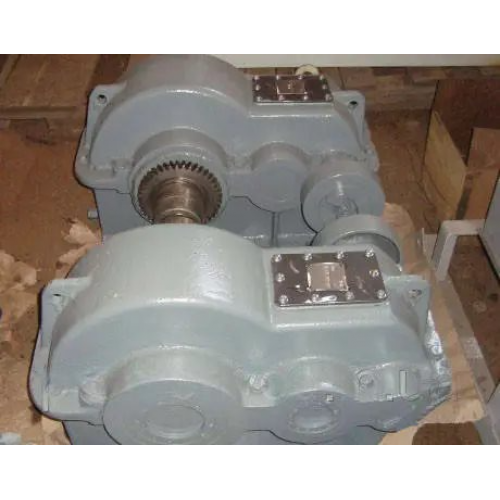

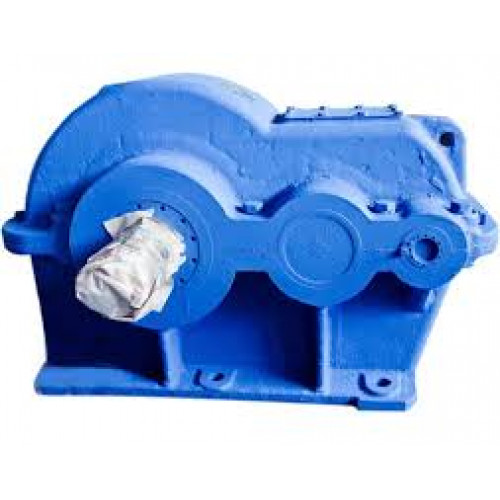

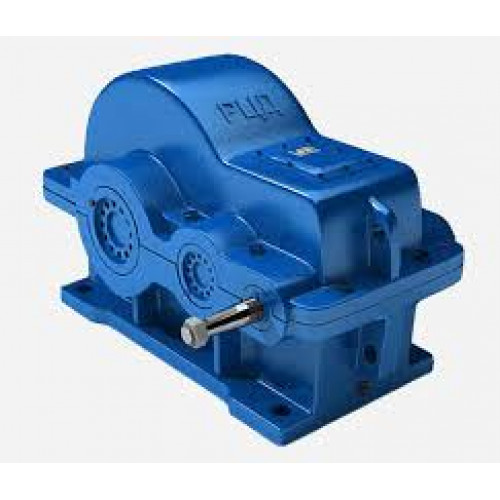

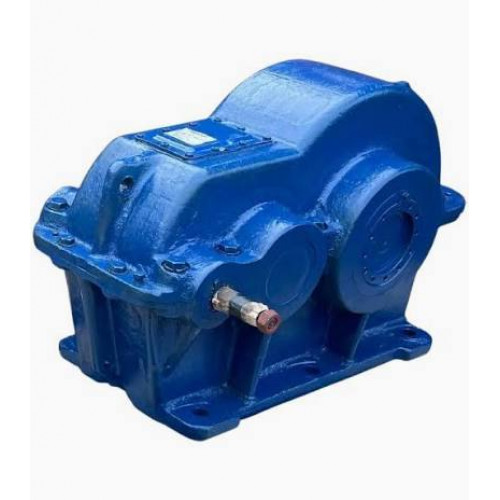

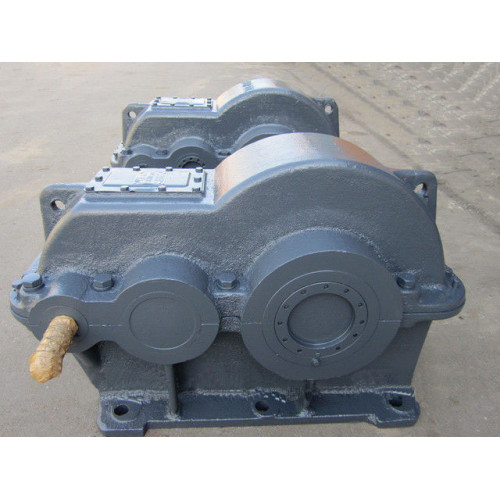

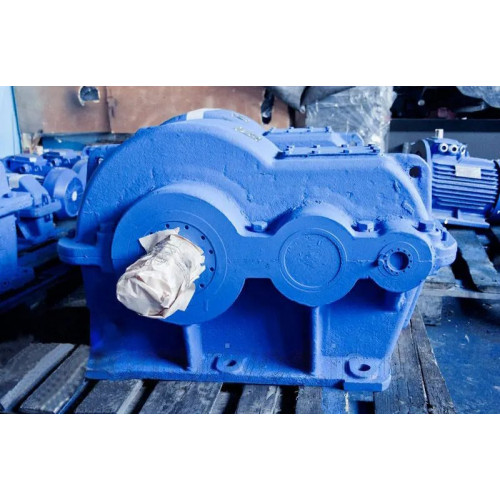

Редуктор РЦД-400
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типа РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Преимущества работы с нами
1. Максимально быстрая отгрузка – всегда в оговоренный срок.
2. Опытные специалисты.
3. Товар отличного качества.
4. Гарантия на каждую покупку.
5. Выгодные цены.
6. Отправим заказ любым перевозчиком, по Харькову доставим собственным транспортом.
Технические характеристики редуктора
Типоразмер редуктора |
Передаточное отношение |
Частота крутящегося момента вала, мин-1 |
Момент кручения вала, Н·м |
Масса |
РЦД-350 |
10; 16; 20; 25, 31,5; 40 |
от 1500 до 600 |
от 1020 до 1200 |
175 |

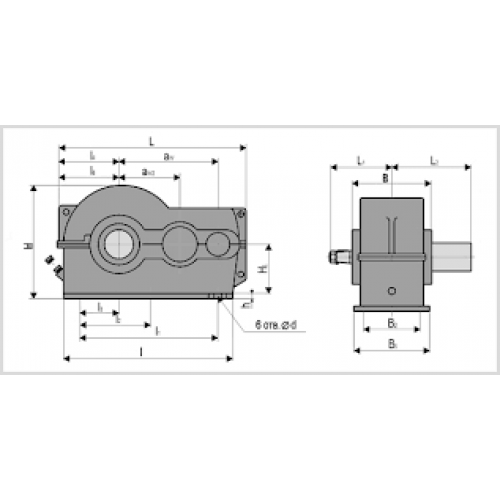

Габариты редуктора
Типоразмер редуктора |
АC |
АT |
А1 |
А2 |
А3 |
B |
В1 |
В2 |
Н |
Н1 |
h |
L |
L1 |
L2 |
L3 |
M |
d |
n |
Масса |
мм |
шт |
кг |
|||||||||||||||||
РЦД-350 |
350 |
200 |
164 |
240 |
480 |
320 |
255 |
320 |
410 |
212 |
24 |
700 |
545 |
260 |
290 |
235 |
23 |
6 |
175 |
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты редуктора РЦД-350
Тип редуктора |
d |
d1 |
d2 |
I |
I1 |
b |
t |
d3 |
I2 |
b1 |
t1 |
мм |
|||||||||||
РЦД-350 |
35 |
50 |
М20x1,5 |
80 |
58 |
6 |
18,55 |
65 |
105 |
18 |
71 |
Варианты сборки редуктора РЦД - 250

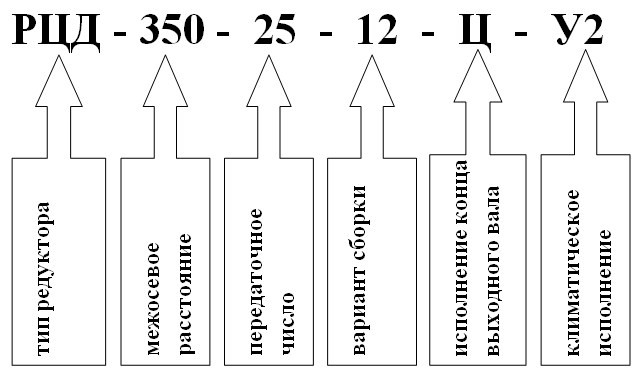

Пример условного обозначения редуктора РЦД-350
