В редукторе Ц2-1000 в качестве быстроходной ступени используется шевронное зацепление, что обуславливает малые габариты и высокий крутящий момент по сравнению с другими редукторами. Редуктор Ц2-1000 обычно используется в подъёмно-транспортных механизмах.
Редуктор Ц2-1000 рассчитан для следующих условий работы:
- вращение валов в любую сторону;
- климатические условия У, Т, категория размещения-2,3 по ГОСТ 15150-69;
- неагрессивная среда, умеренная запыленность и влажность;
- частота вращения входного вала-не превышает 1500 об/мин.
Варианты сборки редуктора Ц2-1000:
Технические характеристики редуктора Ц2-1000:
|
Передаточное число |
8 |
10 |
12.5 |
16 |
20 |
25 |
31.5 |
40 |
50 |
|||
|
Момент кручения на выходе, Нм |
600 об/мин |
Режим работы |
Непрерывный Н (ПВ=100%) |
58000 |
56000 |
58000 |
51500 |
|||||
|
Тяжелый Т (ПВ=40%) |
82500 |
97500 |
109000 |
122000 |
||||||||
|
Средний С (ПВ=25%) |
109000 |
136000 |
140000 |
150000 |
||||||||
|
Легкий Л (ПВ=15%) |
155000 |
190000 |
200000 |
|||||||||
|
750 об/мин |
Непрерывный Н (ПВ=100%) |
56000 |
53000 |
56000 |
50000 |
|||||||
|
Тяжелый Т (ПВ=40%) |
77500 |
92500 |
100000 |
115000 |
||||||||
|
Средний С (ПВ=25%) |
97500 |
100000 |
128000 |
140000 |
150000 |
|||||||
|
Легкий Л (ПВ=15%) |
150000 |
180000 |
195000 |
200000 |
||||||||
|
1000 об/мин |
Непрерывный Н (ПВ=100%) |
– |
53000 |
54500 |
50000 |
|||||||
|
Тяжелый Т (ПВ=40%) |
– |
71000 |
85000 |
100000 |
||||||||
|
Средний С (ПВ=25%) |
– |
100000 |
109000 |
128000 |
136000 |
|||||||
|
Легкий Л (ПВ=15%) |
– |
136000 |
160000 |
185000 |
190000 |
|||||||
|
1500 об/мин |
Непрерывный Н (ПВ=100%) |
– |
51500 |
47500 |
||||||||
|
Тяжелый Т (ПВ=40%) |
77500 |
85000 |
||||||||||
|
Средний С (ПВ=25%) |
100000 |
120000 |
||||||||||
|
Легкий Л (ПВ=15%) |
150000 |
160000 |
170000 |
|||||||||
|
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
80000 |
|||||||||
|
Тяжелый Т (ПВ=40%) |
160000 |
|||||||||||
|
Средний С (ПВ=25%) |
200000 |
|||||||||||
|
Легкий Л (ПВ=15%) |
||||||||||||
|
Вес устройства, кг |
3700 |
|||||||||||
Размеры цилиндрического кранового редуктора Ц2-1000:
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
600 |
400 |
1200 |
760 |
860 |
1018 |
450 |
45 |
155 |
1905 |
1400 |
300 |
645 |
740 |
805 |
52 |
8 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-1000:
|
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
100 |
М72×4 |
210 |
165 |
25 |
50.88 |
220 |
М140×4 |
350 |
280 |
50 |
114 |

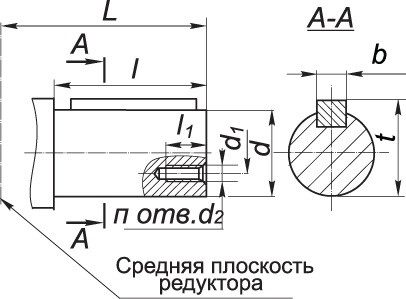

Размеры валов цилиндрической формы кранового редуктора Ц2-1000:
|
Вал, расположенный на выходе |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
220s6 |
140 |
М20 |
280 |
32 |
50 |
237 |
3 |
745 |

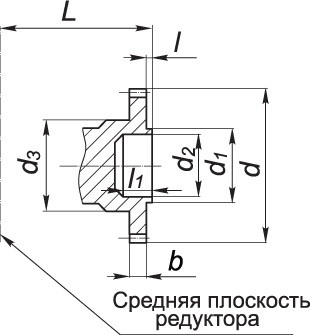

Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-1000:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
|
m |
z |
|||||||
|
80 |
672 |
320F8 |
445 |
645 |
25 |
130 |
16 |
40 |

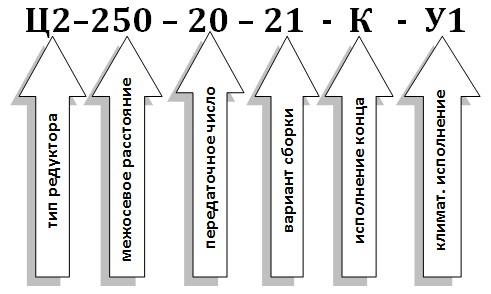

Пример условного обозначения при заказе:
Редуктор Ц2-1000-20-21-У1, где
Ц2 - тип редуктора
1000 - мехосевое расстояние, мм
20 - номинальное передаточное число
21 - вариант сборки
У - климатическое исполнение
1 - категория размещения
