Редуктор Ц2-250-40
Основная область применения крановых редукторов Ц2-250-40 - это механизмы грузоподъемных машин, а так же в качестве привода общего назначения. Данный редуктор можно использовать на открытом воздухе, под навесом и в помещении.
Применяются в таких условиях:
• Продолжительный срок эксплуотации.
• Вращение валов возможно как в одну, так и в другую сторону
• Точность передачи крутящего момента.
• Максимальна частота вращения входного вала 1500 об./мин.
• Различные климатические условия.
• Работает с реверсивной нагрузкой
Покупая редукторы в компании «Зевс», вы получаете качественное обслуживание. Отправка товара осуществляется в обговоренные сроки. Каждое устройство перед отправкой проходит проверку на герметизацию корпуса, плавность хода, вибрацию и шум. Высокое качество изделий. Гарантия на товар 36 месяцев. Отправка осуществляется по всей Украине.
Варианты сборки редуктора Ц2-250-40:
Технические характеристики редуктора Ц2-250-40:
Передаточное число |
40 |
||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
800 |
Весьма тяжелый ВТ (ПВ=60%) |
800 |
||
Тяжелый Т (ПВ=40%) |
1200 |
||
Средний С (ПВ=25%) |
2300 |
||
Легкий Л (ПВ=15%) |
3400 |
||
Скорость ращения быстроходного вала, об/мин |
1500 |
||
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
400 |
Тяжелый Т (ПВ=40%) |
400 |
||
Средний С (ПВ=25%) |
600 |
||
Легкий Л (ПВ=15%) |
650 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
7000 |
Весьма тяжелый ВТ (ПВ=60%) |
6300 |
||
Тяжелый Т (ПВ=40%) |
8600 |
||
Средний С (ПВ=25%) |
12000 |
||
Легкий Л (ПВ=15%) |
14500 |
||
Вес устройства, кг |
128 |

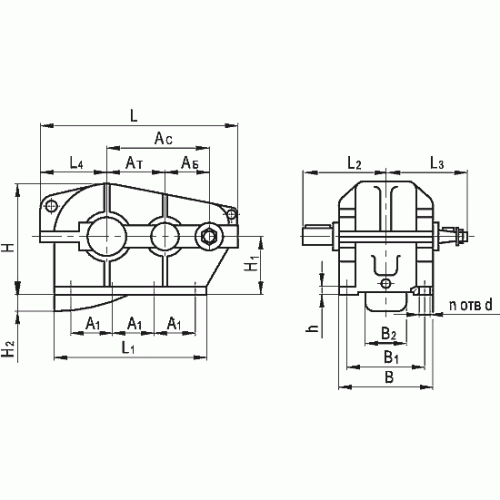

Размеры цилиндрического кранового редуктора Ц2-250-40:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
150 |
100 |
285 |
210 |
260 |
310 |
160 |
18 |
- |
515 |
400 |
75 |
183 |
220 |
280 |
22 |
4 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-250-40:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
30 |
М20×1.5 |
80 |
58 |
5 |
15.55 |
65 |
М42×3 |
140 |
105 |
16 |
33.88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-250-40:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
65r6 |
32 |
М10 |
105 |
20 |
18 |
71 |
2 |
255 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-250-40:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
20 |
147 |
72F8 |
95 |
198 |
8 |
38 |
3.5 |
40 |

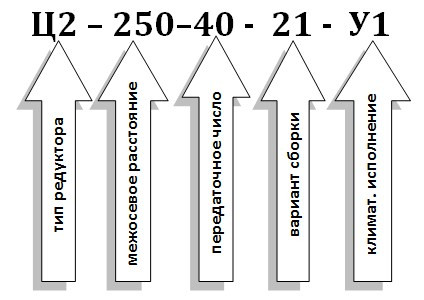

Пример условного обозначения редуктора Ц2-250-40 при заказе:
