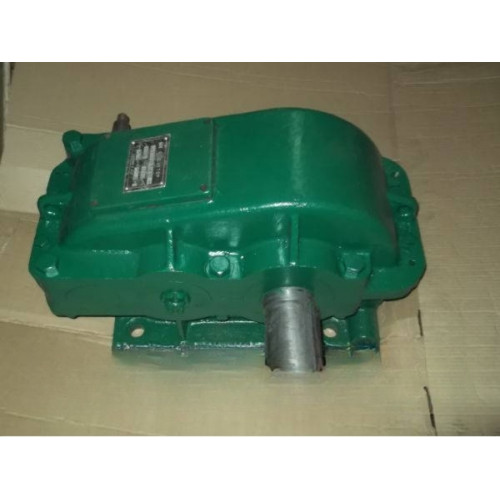

Редуктор Ц2-300-12,5
Редуктор Ц2-300-12,5 предназначен для передачи вращательного движения от одних соосных валов к другим. Особенностью данного редуктора является использование шевронного зацепления. Его наличие позволяет компактно расположить детали передачи, а также он защищает внутренние детали от механических повреждений и загрязнений. Такой редуктор приспособлен к работе, как с переменными, так и с постоянными нагрузками. Предусмотрено, как прямое, так и обратное вращение валов. Среда использования не агрессивная. Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/куб.м
Редуктор Ц2-30012,5 имеет высокий потребительский спрос, так как имеет долгий срок службы.
Преимущества работы с нами:
1.Высокое качество изделий.
2. Вы получаете гарантию от производителя на 36 месяцев.
3. Квалифицированный персонал.
4. Весь товар перед отправкой проходит проверку на плавность хода, шум, вибрацию.
5. Проверка на герметизацию корпуса.
6. Отправка в обговоренные сроки.
7. Доставка по всей Украине.
Варианты сборки редуктора Ц2-300-12,5:
Технические характеристики редуктора Ц2-300-12,5:
Передаточное число |
12.5 |
||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
1400 |
Весьма тяжелый ВТ (ПВ=60%) |
1450 |
||
Тяжелый Т (ПВ=40%) |
2060 |
||
Средний С (ПВ=25%) |
3000 |
||
Легкий Л (ПВ=15%) |
4500 |
||
Скорость ращения быстроходного вала, об/мин |
1500 |
||
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
700 |
Тяжелый Т (ПВ=40%) |
900 |
||
Средний С (ПВ=25%) |
2160 |
||
Легкий Л (ПВ=15%) |
2100 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
9350 |
Весьма тяжелый ВТ (ПВ=60%) |
8000 |
||
Тяжелый Т (ПВ=40%) |
11300 |
||
Средний С (ПВ=25%) |
13700 |
||
Легкий Л (ПВ=15%) |
16700 |
||
Вес устройства, кг |
183 |

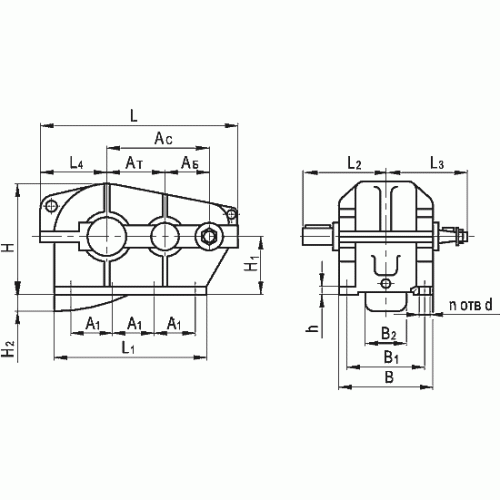

Размеры цилиндрического кранового редуктора Ц2-300-12,5:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
175 |
125 |
350 |
250 |
300 |
362 |
190 |
22 |
- |
620 |
475 |
90 |
215 |
255 |
300 |
26 |
4 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-300-12,5:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
35 |
М20×1.5 |
80 |
58 |
6 |
18.55 |
75 |
М48×3 |
140 |
105 |
18 |
38.88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-300-12,5:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
75r6 |
50 |
М12 |
105 |
22 |
20 |
82 |
2 |
280 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-300-12,5:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
25 |
210 |
80F8 |
105 |
227 |
9.5 |
50 |
5 |
40 |

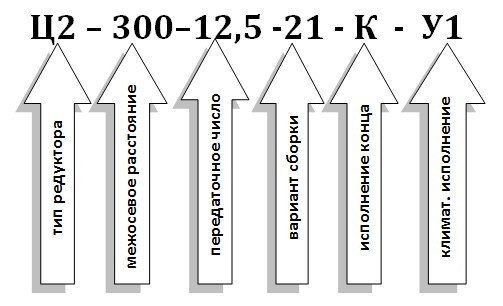

Пример условного обозначения редуктора Ц2-300-12,5 при заказе:
