Редуктор Ц2-300-20
Цилиндрический редуктор Ц2-300-20 качественный, надежный и используется в работе с большими мощностями. Он состоит из комплекса шестеренок, которые заключены в единый стальной корпус. Зубчатые пары прикатаны друг другу для того, чтобы снизить шум редуктора. Все соединения обработаны с помощью герметика, что исключает течь масла.
Условия применения: прямое и обратное вращение валов, окружная скорость которых не выше 12м/сек., температура внешней среды от -40 °С до 50 °С, продуктивно работает как при непостоянных нагрузках, с остановками, так и в режиме 24 часа, работает в запыленной, но неагрессивной среде. Двухступенчатый редуктор Ц2-300-20 имеет длительный срок службы и не прихотлив в эксплуатации.
Преимущества работы с нами:
1.Высокое качество изделий.
2. Вы получаете гарантию от производителя на 36 месяцев.
3. Квалифицированный персонал.
4. Весь товар перед отправкой проходит проверку на плавность хода, шум, вибрацию.
5. Проверка на герметизацию корпуса.
6. Отправка в оговоренные сроки.
7. Доставка по всей Украине.
Варианты сборки редуктора Ц2-300-20:
Технические характеристики редуктора Ц2-300-20:
|
Передаточное число |
20 |
|||
|
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
1400 |
|
|
Весьма тяжелый ВТ (ПВ=60%) |
1250 |
|||
|
Тяжелый Т (ПВ=40%) |
2060 |
|||
|
Средний С (ПВ=25%) |
3400 |
|||
|
Легкий Л (ПВ=15%) |
4500 |
|||
|
Скорость ращения быстроходного вала, об/мин |
1500 |
|||
|
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
700 |
|
|
Тяжелый Т (ПВ=40%) |
900 |
|||
|
Средний С (ПВ=25%) |
930 |
|||
|
Легкий Л (ПВ=15%) |
2100 |
1100 |
||
|
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
9350 |
|
|
Весьма тяжелый ВТ (ПВ=60%) |
8000 |
|||
|
Тяжелый Т (ПВ=40%) |
11300 |
|||
|
Средний С (ПВ=25%) |
14500 |
|||
|
Легкий Л (ПВ=15%) |
16700 |
|||
|
Вес устройства, кг |
183 |
|||
Размеры цилиндрического кранового редуктора Ц2-300-20:
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
175 |
125 |
350 |
250 |
300 |
362 |
190 |
22 |
- |
620 |
475 |
90 |
215 |
255 |
300 |
26 |
4 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-300-20:
|
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
35 |
М20×1.5 |
80 |
58 |
6 |
18.55 |
75 |
М48×3 |
140 |
105 |
18 |
38.88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-300-20:
|
Вал, расположенный на выходе |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
75r6 |
50 |
М12 |
105 |
22 |
20 |
82 |
2 |
280 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-300-20:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
|
m |
z |
|||||||
|
25 |
210 |
80F8 |
105 |
227 |
9.5 |
50 |
5 |
40 |

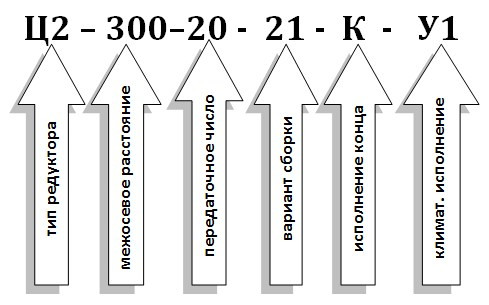

Пример условного обозначения редуктора Ц2-300-20 при заказе:
