Редуктор Ц2-300-31,5
Редукторы Ц2-300-31,5 надежно укрепились в сфере машиностроения благодаря своим техническим характеристикам. Наличие редуктора позволяет плотно расположить детали передачи, а также он защищает внутренние детали от механических повреждений и загрязнений.
Редукторы Ц2-300-31,5 имеют ряд преимуществ: высокий уровень КПД, небольшие размеры, вращение валов в обе стороны, точность передачи крутящего момента, возможность работы 24 часа, скорость оборотов входного вала 1500 об./ мин.
Преимущества работы с нами:
1.Высокое качество изделий.
2. Вы получаете гарантию от производителя на 36 месяцев.
3. Квалифицированный персонал.
4. Весь товар перед отправкой проходит проверку на плавность хода, шум, вибрацию.
5. Паспорт со всеми печатями ОТК
6. Отправка в оговоренные сроки.
7. Доставка по всей Украине.
Варианты сборки редуктора Ц2-300-31,5:
Технические характеристики редуктора Ц2-300-31,5:
Передаточное число |
31.5 |
||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
1400 |
Весьма тяжелый ВТ (ПВ=60%) |
1400 |
||
Тяжелый Т (ПВ=40%) |
2500 |
||
Средний С (ПВ=25%) |
3400 |
||
Легкий Л (ПВ=15%) |
5300 |
||
Скорость ращения быстроходного вала, об/мин |
1500 |
||
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
700 |
Тяжелый Т (ПВ=40%) |
1250 |
||
Средний С (ПВ=25%) |
930 |
||
Легкий Л (ПВ=15%) |
1100 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
9350 |
Весьма тяжелый ВТ (ПВ=60%) |
8000 |
||
Тяжелый Т (ПВ=40%) |
12500 |
||
Средний С (ПВ=25%) |
14500 |
||
Легкий Л (ПВ=15%) |
18200 |
||
Вес устройства, кг |
183 |
Размеры цилиндрического кранового редуктора Ц2-300-31,5:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
175 |
125 |
350 |
250 |
300 |
362 |
190 |
22 |
- |
620 |
475 |
90 |
215 |
255 |
300 |
26 |
4 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-300-31,5:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
35 |
М20×1.5 |
80 |
58 |
6 |
18.55 |
75 |
М48×3 |
140 |
105 |
18 |
38.88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-300-31,5:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
75r6 |
50 |
М12 |
105 |
22 |
20 |
82 |
2 |
280 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-300-31,5:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
25 |
210 |
80F8 |
105 |
227 |
9.5 |
50 |
5 |
40 |

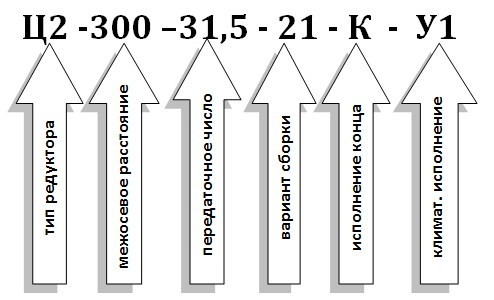

Пример условного обозначения редуктора Ц2-300-31,5 при заказе:
