Редуктор Ц2-300-8
Двухступенчатый крановый редуктор Ц2-300-8 состоит из комплекса шестеренок, которые заключены в единый стальной корпус. Данный редуктор надежный, качественный и предназначен для работы с большими мощностями.
Редукторы используют в различных климатических условиях при небольшой запыленности воздуха. Вращение валов предусмотрено в разные стороны с ограничением окружной скорости зубчатых передач 12 м/с. Частота вращения входного вала от 600 до 1500 об.\мин.
Преимущества работы с нами:
1.Высокое качество изделий.
2. Вы получаете гарантию от производителя на 36 месяцев.
3. Квалифицированный персонал.
4. Весь товар перед отправкой проходит проверку на плавность хода, шум, вибрацию.
5. Проверка на герметизацию корпуса.
6. Отправка в обговоренные сроки.
7. Доставка по всей Украине.
Варианты сборки редуктора Ц2-300-8:
Технические характеристики редуктора Ц2-300-8:
|
Передаточное число |
8 |
||
|
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
1400 |
|
Весьма тяжелый ВТ (ПВ=60%) |
1450 |
||
|
Тяжелый Т (ПВ=40%) |
2060 |
||
|
Средний С (ПВ=25%) |
3000 |
||
|
Легкий Л (ПВ=15%) |
3750 |
||
|
Скорость ращения быстроходного вала, об/мин |
1500 |
||
|
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
700 |
|
Тяжелый Т (ПВ=40%) |
900 |
||
|
Средний С (ПВ=25%) |
2160 |
||
|
Легкий Л (ПВ=15%) |
2400 |
||
|
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
9350 |
|
Весьма тяжелый ВТ (ПВ=60%) |
8000 |
||
|
Тяжелый Т (ПВ=40%) |
11300 |
||
|
Средний С (ПВ=25%) |
13700 |
||
|
Легкий Л (ПВ=15%) |
15300 |
||
|
Вес устройства, кг |
183 |
||
Размеры цилиндрического кранового редуктора Ц2-300-8:
|
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
|
175 |
125 |
350 |
250 |
300 |
362 |
190 |
22 |
- |
620 |
475 |
90 |
215 |
255 |
300 |
26 |
4 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-300-8:
|
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
35 |
М20×1.5 |
80 |
58 |
6 |
18.55 |
75 |
М48×3 |
140 |
105 |
18 |
38.88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-300-8:
|
Вал, расположенный на выходе |
||||||||
|
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
|
75r6 |
50 |
М12 |
105 |
22 |
20 |
82 |
2 |
280 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-300-8:
|
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
|
m |
z |
|||||||
|
25 |
210 |
80F8 |
105 |
227 |
9.5 |
50 |
5 |
40 |

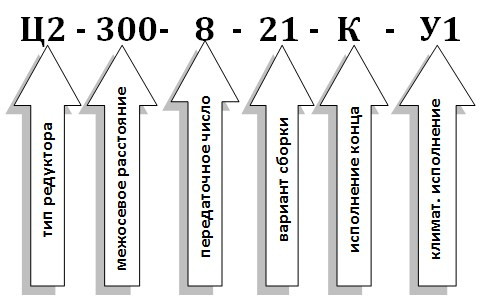

Пример условного обозначения редуктора Ц2-300-8 при заказе:
