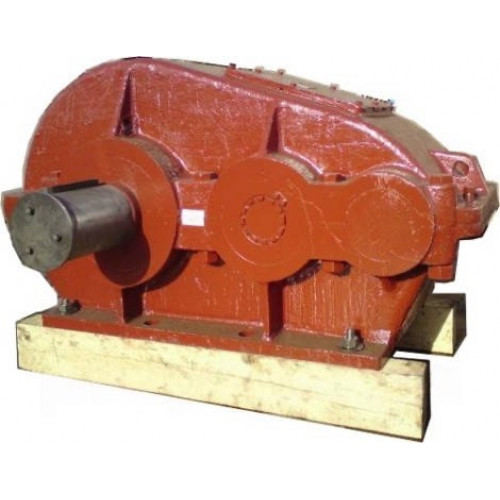

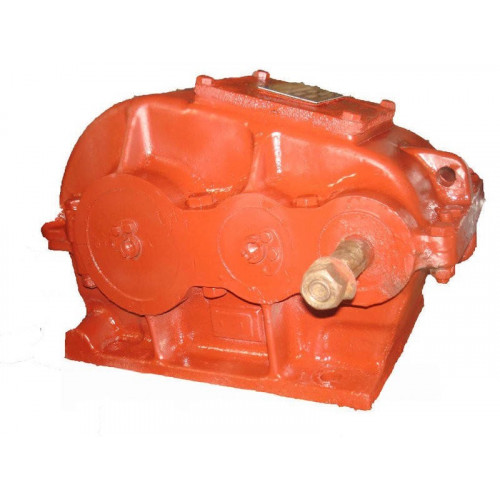

Редуктор Ц2-350-12,5
Двухступенчатый цилиндрический редуктор Ц2-350-12,5 применяется в механизмах грузоподъемных машин на любом производстве. Для долговременной и надежной работы редуктора рекомендуют использовать его в неагрессивной среде при температуре от -40 до +50 градусов Цельсия
Условия применения редуктора Ц2-350-12,5:
• скорость вращения на входе не должна быть больше, чем 1500 об/мин, окружная скорость зубчатых передач не должна превышать 12 м/с,
• работа при различных нагрузках в постоянном режиме или с периодическими паузами,
• может эксплуатироваться в умеренном или тропическом климате согласно ГОСТ 15150-69
• точность передачи крутящего момента.
Компания «Зевс» зарекомендовала себя как надежный и стабильный поставщик качественных устройств. Заказывая редукторы у нас, вы получаете ряд преимуществ, таких как: качество товара всегда на высочайшем уровне, каждое устройство проходит ряд проверок перед отправкой, вы получаете гарантию от производителя на 36 месяцев, отправка происходит в оговоренные сроки. Доставка по всей Украине, по Харькову мы доставим товар собственным транспортом
Варианты сборки редуктора Ц2-350-12,5:
Технические характеристики редуктора Ц2-350-12,5:
Передаточное число |
12.5 |
||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
2100 |
Весьма тяжелый ВТ (ПВ=60%) |
2120 |
||
Тяжелый Т (ПВ=40%) |
3000 |
||
Средний С (ПВ=25%) |
5000 |
||
Легкий Л (ПВ=15%) |
7000 |
||
Скорость ращения быстроходного вала, об/мин |
1500 |
||
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
800 |
Тяжелый Т (ПВ=40%) |
1100 |
||
Средний С (ПВ=25%) |
2700 |
||
Легкий Л (ПВ=15%) |
2900 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
11500 |
Весьма тяжелый ВТ (ПВ=60%) |
10000 |
||
Тяжелый Т (ПВ=40%) |
13700 |
||
Средний С (ПВ=25%) |
17500 |
||
Легкий Л (ПВ=15%) |
20000 |
||
Вес устройства, кг |
275 |
Размеры цилиндрического кранового редуктора Ц2-350-12,5:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
200 |
150 |
400 |
280 |
330 |
410 |
212 |
25 |
- |
700 |
550 |
100 |
238 |
300 |
345 |
26 |
6 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-350-12,5:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
40 |
М24×2 |
110 |
82 |
10 |
20.9 |
85 |
М56×4 |
170 |
130 |
20 |
43.75 |
Размеры валов цилиндрической формы кранового редуктора Ц2-350-12,5:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
85r6 |
50 |
М12 |
130 |
22 |
22 |
93 |
2 |
320 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-350-12,5:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
30 |
252 |
110F8 |
140 |
255 |
10 |
60 |
6 |
40 |

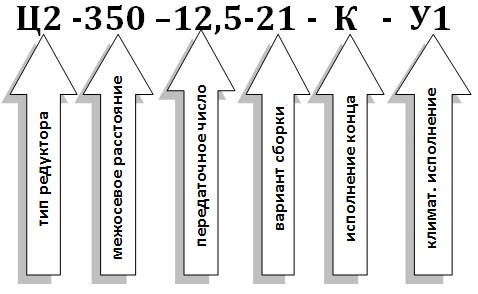

Пример условного обозначения редуктора Ц2-350-12,5 при заказе:
