Редуктор Ц2-500-10

Name: Редуктор Ц2-500-10
Brand: ПромПривод
SKU: 545271088
Price: 67318 UAH
Availability: InStock

Производитель: ПромПривод Код Товара: 545271088

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Ведущий производитель и поставщик высокотехнологичных редукторов, моторредукторов и промышленного оборудования в Украине с 2008 года. Компания ориентирована на производственные предприятия разных отраслей, обеспечивает как стандартные, так и индивидуально изготовленные решения под нужды заказчиков

В наличии

67 318грн.

Нашли дешевле?

Купить этот товар в 1 клик:

Діаметр осі валу:по согласованию

Колір корпусу:синий|красный|серый

Вага редуктора:615 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой полумуфты

Доставка

Самовывоз с предприятия

Новой почтой по Украине

Оплата

Оплата по счету

Наличными на предприятии

Редуктор Ц2-500-10

67 318грн.

Описание

Редуктор Ц2-500-10

Редуктор Ц2-650-10 используют для преобразования крутящего момента и частоты вращения вала в приводах различного оборудования на многих областях производства. Такие устройства относятся к цилиндрическим двухступенчатым механизмам, и, из-за особенностей конструкции, пользуются большой популярностью.

Такие редукторы можно устанавливать на улице, а так же в не сильно запыленных помещениях. Вращение валов предусмотрено в обе стороны, без предпочтений, а окружная скорость зубчатых передач 12 м/с. Частота вращения входного вала от 600 до 1500 об/мин.

При покупке товара в компании «Промпривод», вы получаете не только высочайшее качество изделия, но и:

Оригинальный паспорт со всеми печатями ОТК.
Гарантию на всю продукцию 12 месяцев.
Выполнение всех условий договора на 100%.
Оперативную доставку в любой уголок Украины.

Размеры цилиндрического кранового редуктора Ц2-500-10:

A_WT	A_w_б	A	A₁	B	H	H₁	h	h₁	L	L₁	L₂	L₃	L₄	L₅	d	n
300	200	640	360	440	598	315	30	-	985	785	190	340	390	445	39	6

Варианты сборки редуктора Ц2-500-10:

Технические характеристики редуктора Ц2-500-10:

Передаточное число			10
Момент кручения на выходе, Нм	Режим работы	Непрерывный Н (ПВ=100%)	6000
		Весьма тяжелый ВТ (ПВ=60%)	7300
		Тяжелый Т (ПВ=40%)	8500
		Средний С (ПВ=25%)	14000
		Легкий Л (ПВ=15%)	24000
Скорость вращения быстроходного вала, об/мин			1500
Нагрузка на входном валу, Н	Режим работы	Непрерывный Н (ПВ=100%)	3100
		Тяжелый Т (ПВ=40%)	3700
		Средний С (ПВ=25%)	4700
		Легкий Л (ПВ=15%)	6100
Нагрузка на выходном валу, Н	Режим работы	Непрерывный Н (ПВ=100%)	14000
		Весьма тяжелый ВТ (ПВ=60%)	14000
		Тяжелый Т (ПВ=40%)	23000
		Средний С (ПВ=25%)	29500
		Легкий Л (ПВ=15%)	38700
Вес устройства, кг			615

Размеры валов конической формы цилиндрического кранового редуктора Ц2-500-10:

Вал, расположенный на входе						Вал, расположенный на выходе
d	d₁	l	l₁	b	t	d	d₁	l	l₁	b	t
60	М42×3	140	105	16	31.38	110	М80×4	210	165	25	55.88

Размеры валов цилиндрической формы кранового редуктора Ц2-500-10:

Вал, расположенный на выходе
d	d₁	d₂	l	l₁	b	t	n	L
110s6	80	М12	165	22	28	120	3	410

Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-500-10:

b	d	d₁	d₂	L	l	l₁	Зацепление
							m	z
40	336	150F8	215	330	15	65	8	40

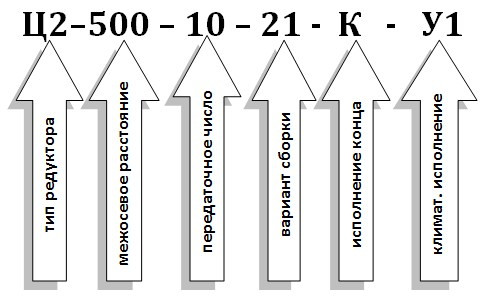

Пример условного обозначения редуктора Ц2-500-10 при заказе:

Условное обозначение редуктора Ц2-500

Редуктор Ц2-500-10

Характеристики

Memory

Діаметр осі валу

по согласованию

Колір корпусу

синий|красный|серый

Вага редуктора

615 кг

Тип редуктора

Цилиндрический

Типи валів

конический, цилиндрический, в виде зубчатой полумуфты

Тип комплектуючого

Корпус

Тип

Редуктор

Термообробка зуб'їв

да

Країна виробник

Украина

Стан

Новое

Матеріал корпуса

Чугун|Сталь

Матеріал виготовлення валів

стали 45 и 40Х

ККД

97%

Кількість робочих ступенів

Кількість олії в редукторі

20 л

Гарантия

1 год

Електродвигун

отечественный

Передавальне число
