Редуктор Ц2-500-12,5
Редуктор Ц2-500-12,5 является двухступенчатым горизонтальным устройством с цилиндрическим типом передачи. Такие редукторы используют в различных отраслях машиностроения. Применяется для изменения крутящего момента и числа оборотов различных устройств, таких как электродвигатели и приводы. Редуктор надежен и прост в эксплуатации.
Условия применения редуктора Ц2-500-12,5:
• вращение валов возможно в любую сторону,
• скорость вращения на выходе до 1500 оборотов в минуту,
• среда неагрессивна, невзрывоопасна с умеренной запыленностью.
• работа при полной нагрузке и с переменными остановками,
• применяют в умеренном, сухом или влажном тропическом климате, согласно ГОСТ 15150-69.
Заказывая редукторы у нас, вы получаете ряд преимуществ, таких как: качество товара всегда на высочайшем уровне, каждое устройство проходит ряд проверок перед отправкой, вы получаете гарантию от производителя на 36 месяцев, отправка происходит в оговоренные сроки. Доставка по всей Украине, по Харькову мы доставим товар собственным транспортом.
Варианты сборки редуктора Ц2-500-12,5:
Технические характеристики редуктора Ц2-500-12,5:
Передаточное число |
12.5 |
||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
6000 |
Весьма тяжелый ВТ (ПВ=60%) |
7300 |
||
Тяжелый Т (ПВ=40%) |
8500 |
||
Средний С (ПВ=25%) |
14000 |
||
Легкий Л (ПВ=15%) |
24000 |
||
Скорость ращения быстроходного вала, об/мин |
1500 |
||
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
2500 |
Тяжелый Т (ПВ=40%) |
3000 |
||
Средний С (ПВ=25%) |
4200 |
||
Легкий Л (ПВ=15%) |
5500 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
14000 |
Весьма тяжелый ВТ (ПВ=60%) |
14000 |
||
Тяжелый Т (ПВ=40%) |
23000 |
||
Средний С (ПВ=25%) |
29500 |
||
Легкий Л (ПВ=15%) |
38700 |
||
Вес устройства, кг |
615 |
Размеры цилиндрического кранового редуктора Ц2-500-12,5:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
300 |
200 |
640 |
360 |
440 |
598 |
315 |
30 |
- |
985 |
785 |
190 |
340 |
390 |
445 |
39 |
6 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-500-12,5:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
60 |
М42×3 |
140 |
105 |
16 |
31.38 |
110 |
М80×4 |
210 |
165 |
25 |
55.88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-500-12,5:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
110s6 |
80 |
М12 |
165 |
22 |
28 |
120 |
3 |
410 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-500-12,5:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
40 |
336 |
150F8 |
215 |
330 |
15 |
65 |
8 |
40 |

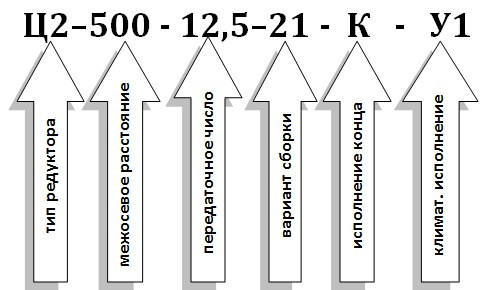

Пример условного обозначения редуктора Ц2-500-12,5 при заказе:
