Редуктор Ц2-500-31,5
Двухступенчатый цилиндрический крановый редуктор Ц2-500-31,5 подходит для установки в механизмах грузоподъемного оборудования и различных машин с целью изменения параметров вращения.
У редукторов серии Ц2-500-31,5, также есть ряд условий для их применения:
• нагрузка может осуществляться в постоянном или переменном режиме,
• могут применяться при длительной работе или с периодическими паузами,
• скорость вращения на входе не должна быть больше, чем 1500 об/мин,
• температура внешней среды от -40 до +50 градусов Цельсия,
• среда работы неагрессивная с умеренной запыленностью,
• может эксплуатироваться в умеренном или тропическом климате согласно ГОСТ 15150-69
Позвонив, нашим менеджерам, вы получите всю необходимую информацию о продукции. Компания «Зевс» предоставляет гарантию от производителя на 36 месяцев. Каждый редуктор проходит проверку перед отправкой на плавность хода, шум и вибрацию. Отправка осуществляется в оговоренные сроки. Доставка по всей Украине.
Варианты сборки редуктора Ц2-500-31,5:
Технические характеристики редуктора Ц2-500-31,5:
Передаточное число |
31.5 |
||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
5500 |
Весьма тяжелый ВТ (ПВ=60%) |
6500 |
||
Тяжелый Т (ПВ=40%) |
9500 |
||
Средний С (ПВ=25%) |
18000 |
||
Легкий Л (ПВ=15%) |
26000 |
||
Скорость ращения быстроходного вала, об/мин |
1500 |
||
Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
1100 |
Тяжелый Т (ПВ=40%) |
2000 |
||
Средний С (ПВ=25%) |
3000 |
||
Легкий Л (ПВ=15%) |
3700 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
13600 |
Весьма тяжелый ВТ (ПВ=60%) |
14000 |
||
Тяжелый Т (ПВ=40%) |
24350 |
||
Средний С (ПВ=25%) |
22000 |
||
Легкий Л (ПВ=15%) |
40300 |
||
Вес устройства, кг |
615 |
Размеры цилиндрического кранового редуктора Ц2-500-31,5:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
300 |
200 |
640 |
360 |
440 |
598 |
315 |
30 |
- |
985 |
785 |
190 |
340 |
390 |
445 |
39 |
6 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-500-31,5:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
60 |
М42×3 |
140 |
105 |
16 |
31.38 |
110 |
М80×4 |
210 |
165 |
25 |
55.88 |
Размеры валов цилиндрической формы кранового редуктора Ц2-500-31,5:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
110s6 |
80 |
М12 |
165 |
22 |
28 |
120 |
3 |
410 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-500-31,5:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
40 |
336 |
150F8 |
215 |
330 |
15 |
65 |
8 |
40 |

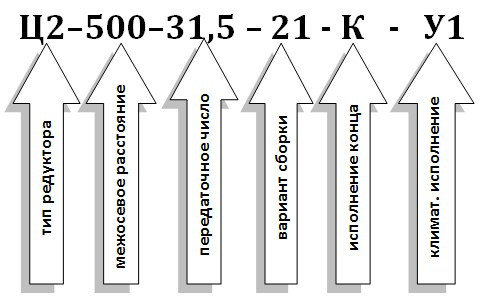

Пример условного обозначения редуктора Ц2-500-31,5 при заказе:
