Редуктор Ц2-650-20
Цилиндрический редуктор Ц2-650-20 обладает небольшими габаритами и имеет высокий уровень КПД. Такие редукторы применяют в неагрессивной среде с умеренной запыленностью. Особенностью данного редуктора является его эвольвентное зубчатое зацепление.
Редукторы Ц2-650-20 стабильно работают при различных нагрузках. Скорость вращения выходного вала составляет от 600 до 1500об./мин. Валы вращаются в любую сторону. Редукторы могут эксплуатироваться в сухих, умеренных (У), а также тропических (Т) климатических условиях (ГОСТ 15150-69), при температуре от -40 до +50 градусов Цельсия.
Заказывая редукторы у компании «Зевс», вы получаете ряд преимуществ:
1.Высокое качество изделий.
2. Вы получаете гарантию от производителя на 36 месяцев.
3. Квалифицированный персонал.
4. Весь товар перед отправкой проходит проверку на плавность хода, шум, вибрацию.
5. Проверка на герметизацию корпуса.
6. Отправка в обговоренные сроки.
7. Доставка по всей Украине.
Варианты сборки редуктора Ц2-650-20:
Технические характеристики редуктора Ц2-650-20:
Передаточное число |
20 |
||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
14500 |
Весьма тяжелый ВТ (ПВ=60%) |
18500 |
||
Тяжелый Т (ПВ=40%) |
15000 |
||
Средний С (ПВ=25%) |
32500 |
||
Легкий Л (ПВ=15%) |
43700 |
||
Скорость ращения быстроходного вала, об/мин |
1500 |
||
>Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
3300 |
Тяжелый Т (ПВ=40%) |
3400 |
||
Средний С (ПВ=25%) |
5600 |
||
Легкий Л (ПВ=15%) |
5700 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
30000 |
Весьма тяжелый ВТ (ПВ=60%) |
25000 |
||
Тяжелый Т (ПВ=40%) |
30000 |
||
Средний С (ПВ=25%) |
45000 |
||
Легкий Л (ПВ=15%) |
52000 |
||
Вес устройства, кг |
1170 |
Размеры цилиндрического кранового редуктора Ц2-650-20:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
400 |
250 |
780 |
470 |
560 |
695 |
315 |
36 |
95 |
1270 |
910 |
190 |
443 |
480 |
550 |
39 |
8 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-650-20:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
70 |
М48×3 |
140 |
105 |
18 |
36.38 |
140 |
М100×4 |
250 |
200 |
32 |
72 |
Размеры валов цилиндрической формы кранового редуктора Ц2-650-20:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
140s6 |
80 |
М12 |
200 |
22 |
36 |
152 |
3 |
510 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-650-20:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
50 |
420 |
160F8 |
230 |
410 |
15 |
70 |
10 |
40 |

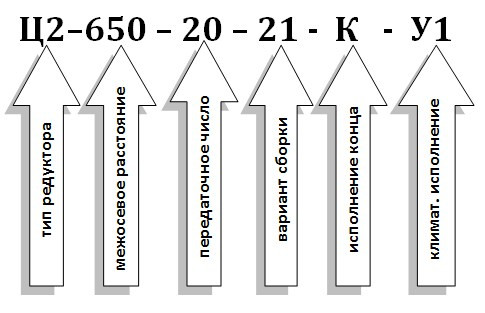

Пример условного обозначения редуктора Ц2-650-20 при заказе:
