Редуктор Ц2-650-25
Двухступенчатый горизонтальный редуктор Ц2-650-25 может применяться в разных отраслях машиностроения для изменения крутящего момента и скорости вращения различных электродвигателей и приводов. Имеет высокий уровень КПД.
Условия применения редуктора Ц2-650-25: прямое и обратное вращение валов, окружная скорость которых не выше 12м/сек., температура внешней среды от -40°С до 50°С, продуктивно работает как при непостоянных нагрузках, с остановками, так и в режиме 24 часа, работает в запыленной, но неагрессивной среде.
Заказывая редукторы у компании «Зевс», вы получаете ряд преимуществ:
1.Высокое качество изделий.
2. Вы получаете гарантию от производителя на 36 месяцев.
3. Квалифицированный персонал.
4. Весь товар перед отправкой проходит проверку на плавность хода, шум, вибрацию.
5. Проверка на герметизацию корпуса.
6. Отправка в обговоренные сроки.
7. Доставка по всей Украине.
Варианты сборки редуктора Ц2-650-25:
Технические характеристики редуктора Ц2-650-25:
Передаточное число |
25 |
||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
16000 |
Весьма тяжелый ВТ (ПВ=60%) |
18000 |
||
Тяжелый Т (ПВ=40%) |
16000 |
||
Средний С (ПВ=25%) |
33500 |
||
Легкий Л (ПВ=15%) |
57500 |
||
Скорость ращения быстроходного вала, об/мин |
1500 |
||
>Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
3100 |
Тяжелый Т (ПВ=40%) |
2800 |
||
Средний С (ПВ=25%) |
3600 |
||
Легкий Л (ПВ=15%) |
5700 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
30000 |
Весьма тяжелый ВТ (ПВ=60%) |
25000 |
||
Тяжелый Т (ПВ=40%) |
30000 |
||
Средний С (ПВ=25%) |
45000 |
||
Легкий Л (ПВ=15%) |
57000 |
||
Вес устройства, кг |
1170 |
Размеры цилиндрического кранового редуктора Ц2-650-25:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
400 |
250 |
780 |
470 |
560 |
695 |
315 |
36 |
95 |
1270 |
910 |
190 |
443 |
480 |
550 |
39 |
8 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-650-650:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
70 |
М48×3 |
140 |
105 |
18 |
36.38 |
140 |
М100×4 |
250 |
200 |
32 |
72 |
Размеры валов цилиндрической формы кранового редуктора Ц2-650-25:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
140s6 |
80 |
М12 |
200 |
22 |
36 |
152 |
3 |
510 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-650-25:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
50 |
420 |
160F8 |
230 |
410 |
15 |
70 |
10 |
40 |

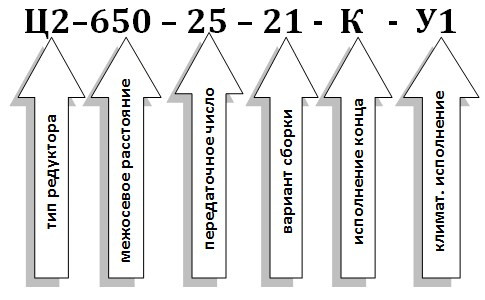

Пример условного обозначения редуктора Ц2-650-25 при заказе:
