Редуктор Ц2-650-8
Цилиндрический двухступенчатый редуктор Ц2-650-8 используют при машиностроении в разных отраслях. Его применяют в устройствах кранов, транспортеров, подъемников и других механизмов. Данный редуктор имеет параллельное расположение осей, предназначен для изменения крутящего момента и скорости электродвигателя.
Редукторы Ц2-650-8 применяют в слабо запыленном помещении или на открытом воздухе. Вращение валов возможно в разные стороны. Скорость вращения на входе не должна быть больше, чем 1500 оборотов в минуту. Нагрузка, подаваемая на редуктор, может быть разных типов. Климатическое исполнение У и Т согласно ГОСТ 15150-69. Высокий коэффициент полезного действия.
Преимущества работы с нами:
1.Высокое качество изделий.
2. Вы получаете гарантию от производителя на 36 месяцев.
3. Квалифицированный персонал.
4. Весь товар перед отправкой проходит проверку на плавность хода, шум, вибрацию.
5. Паспорт со всеми печатями ОТК
6. Отправка в оговоренные сроки.
7. Доставка по всей Украине.
8. По Харькову доставим устройства собственным транспортом.
Варианты сборки редуктора Ц2-650-8:
Технические характеристики редуктора Ц2-650-8:
Передаточное число |
8 |
||
Момент кручения на выходе, Нм |
Режим работы |
Непрерывный Н (ПВ=100%) |
15500 |
Весьма тяжелый ВТ (ПВ=60%) |
– |
||
Тяжелый Т (ПВ=40%) |
18000 |
||
Средний С (ПВ=25%) |
26500 |
||
Легкий Л (ПВ=15%) |
40000 |
||
Скорость ращения быстроходного вала, об/мин |
1500 |
||
>Нагрузка на входном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
5500 |
Тяжелый Т (ПВ=40%) |
5900 |
||
Средний С (ПВ=25%) |
6250 |
||
Легкий Л (ПВ=15%) |
7800 |
||
Нагрузка на выходном валу, Н |
Режим работы |
Непрерывный Н (ПВ=100%) |
30000 |
Весьма тяжелый ВТ (ПВ=60%) |
25000 |
||
Тяжелый Т (ПВ=40%) |
33500 |
||
Средний С (ПВ=25%) |
40000 |
||
Легкий Л (ПВ=15%) |
50000 |
||
Вес устройства, кг |
1170 |
Размеры цилиндрического кранового редуктора Ц2-650-8:
AWT |
Awб |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
n |
400 |
250 |
780 |
470 |
560 |
695 |
315 |
36 |
95 |
1270 |
910 |
190 |
443 |
480 |
550 |
39 |
8 |
Размеры валов конической формы цилиндрического кранового редуктора Ц2-650-8:
Вал, расположенный на входе |
Вал, расположенный на выходе |
||||||||||
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
70 |
М48×3 |
140 |
105 |
18 |
36.38 |
140 |
М100×4 |
250 |
200 |
32 |
72 |
Размеры валов цилиндрической формы кранового редуктора Ц2-650-8:
Вал, расположенный на выходе |
||||||||
d |
d1 |
d2 |
l |
l1 |
b |
t |
n |
L |
140s6 |
80 |
М12 |
200 |
22 |
36 |
152 |
3 |
510 |
Таблица размеров вала, расположенного на выходе, имеющего вид зубчатой полумуфты редуктора Ц2-650-8:
b |
d |
d1 |
d2 |
L |
l |
l1 |
Зацепление |
|
m |
z |
|||||||
50 |
420 |
160F8 |
230 |
410 |
15 |
70 |
10 |
40 |

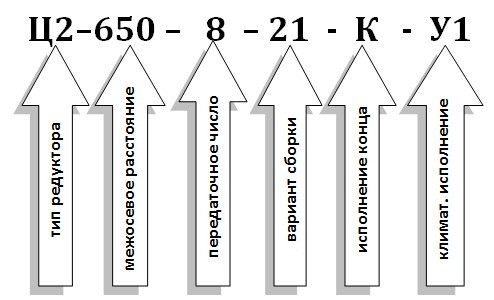

Пример условного обозначения редуктора Ц2-650-8 при заказе:
